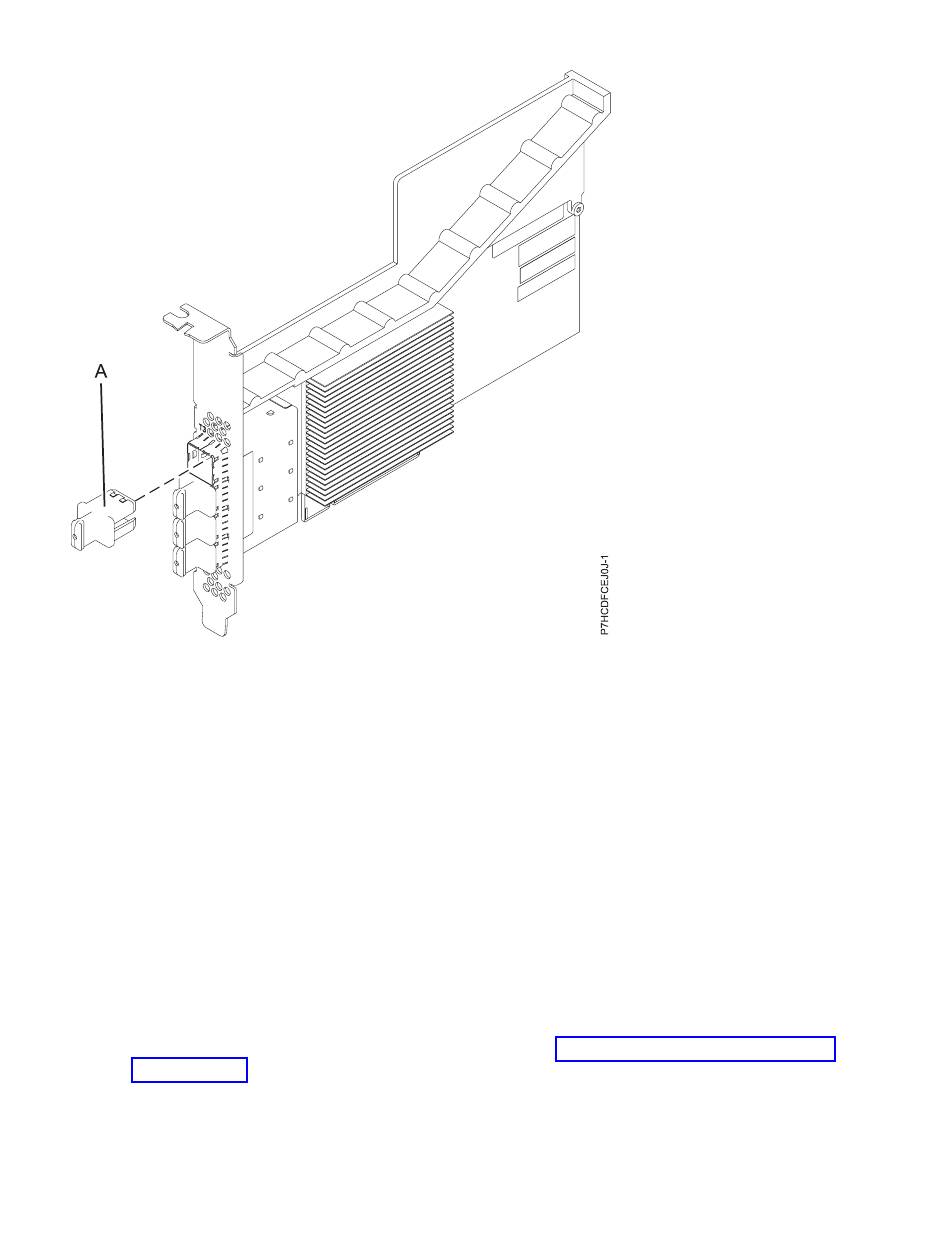

Figure 27. Carte PCIe3 à 4 ports SAS x8
Spécifications
Elément
Description
Numéro d'unité remplaçable en clientèle (FRU) de la carte
00E7167 (conçu pour conformité avec la directive RoHS)
Numéro de pièce du capuchon de connecteur
00FW784 (le capuchon du connecteur est installé dans un port vide et empêche que ce port ne
soit endommagé lorsqu'un câble d'un connecteur de port adjacent est branché ou retiré).
Topologie du bus d'entrée-sortie
PCIe 3.0 mais compatible avec les emplacements PCIe 2.0 ou PCIe 1.0.
Emplacement requis
Un emplacement PCIe x8 disponible par carte.
Câbles
Des dispositifs de câble SAS AE1 ou YE1 avec les nouveaux connecteurs HD étroits sont utilisés
pour connecter la carte aux unités SAS.
La connexion d'une unité SAS nécessite des câbles spécifiques qui sont fournis avec le
sous-système ou les dispositifs d'unité connectés. Voir Planification du câblage SAS (Serial
attached SCSI).
Tension
3,3 V
Encombrement
Courte, à faible encombrement, mais destinée à une installation pleine hauteur.
75
