Présentation
La carte Fibre Channel PCIe2 LP 8 Gbits 4 ports est un adaptateur de bus hôte (HBA) hautes
performances PCI Express (PCIe) de deuxième génération, extra-plat, x8 SFF+. Cette carte permet à
plusieurs connexion logiques (virtuelles) de partager le même port physique. Chaque connexion logique
dispose de ses propres ressources et offre la possibilité d'être gérée de manière indépendante. Chaque
port fournit une fonction d'initiateur unique via une liaison fibre ou fournit une fonction d'initiateurs
multiples via NPIV ((N_Port ID Virtualization). Les ports sont connectés via des connecteurs type
mini-LC. Ces connecteurs utilisent des systèmes optiques laser à ondes courtes. La carte fonctionne à des
vitesses de liaison de 2, 4 et 8 gigabits par seconde (Gbps) et négocie automatiquement la vitesse la plus
élevée possible. Les voyants de chaque port fournissent des informations sur l'état de connexion et la
vitesse de liaison du port. La carte se connecte à un commutateur Fibre Channel.
Les voyants de la carte indiquent l'état TX/RX et de liaison, comme illustré dans le tableau 11.

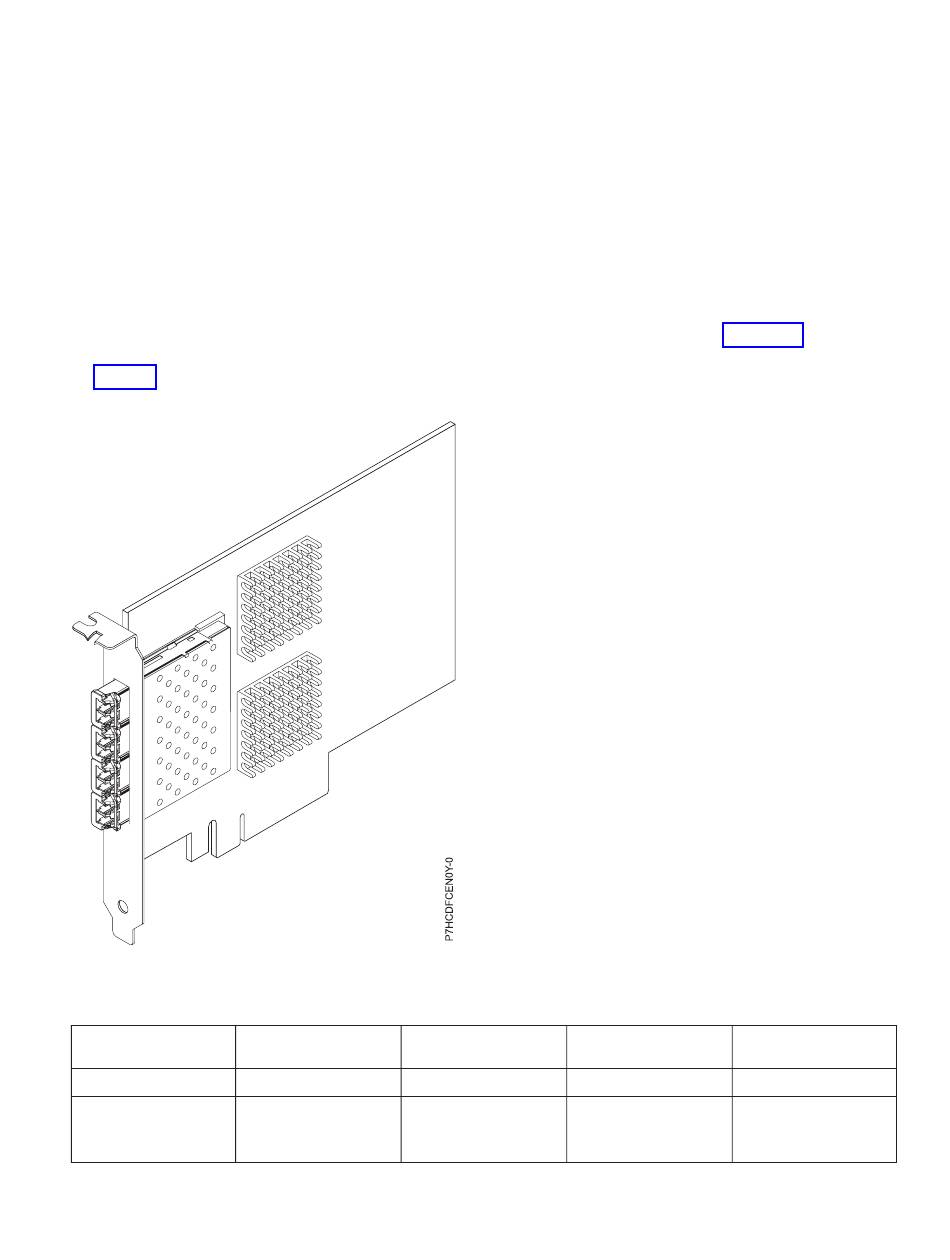

La figure 4 représente la carte.
Figure 4. Fibre Channel PCIe2 LP 8 Gbits 4 ports
Tableau 11. Indications des voyants
Voyant jaune (8
Etat matériel
gigabits par seconde)
Hors tension
Eteint
Sous tension (avant
Allumé
initialisation du
microprogramme)
Voyant vert (4
Voyant orange (2
gigabits par seconde)
gigabits par seconde) Commentaires
Eteint
Eteint
Allumé
Allumé
13
Gestion des cartes PCI
