dans différentes configurations étroites et larges de ports. Le raccordement de bande magnétique n'est
pris en charge qu'avec une configuration de carte unique et ne peut pas être combiné avec un disque SAS
sur la même carte. L'adaptateur ne dispose pas d'un cache en écriture. La figure 6 illustre la carte PCIe3
LP à 4 ports SAS x8.
Un maximum de quatre unités de bande ou DVD peuvent être connectées par carte, à l'aide de quatre
câbles AE1 (FC ECBY). Un maximum de huit unités de bande ou DVD peuvent être connectées à l'aide
de quatre câbles YE1 (ECBZ).
Les périphériques externes sont conçus pour opérer avec un débit de données maximal de 6 Gbps dans
le cas d'unités de bande SAS.
Important : Voir les rubriques Contrôleurs SAS RAID pour AIX, Contrôleurs SAS RAID pour IBM i, ou
Contrôleurs SAS RAID pour Linux pour plus d'informations et des remarques importantes sur les
configurations à plusieurs initiateurs et à haute disponibilité ou sur les configurations d'adaptateur d'E-S
double stockage

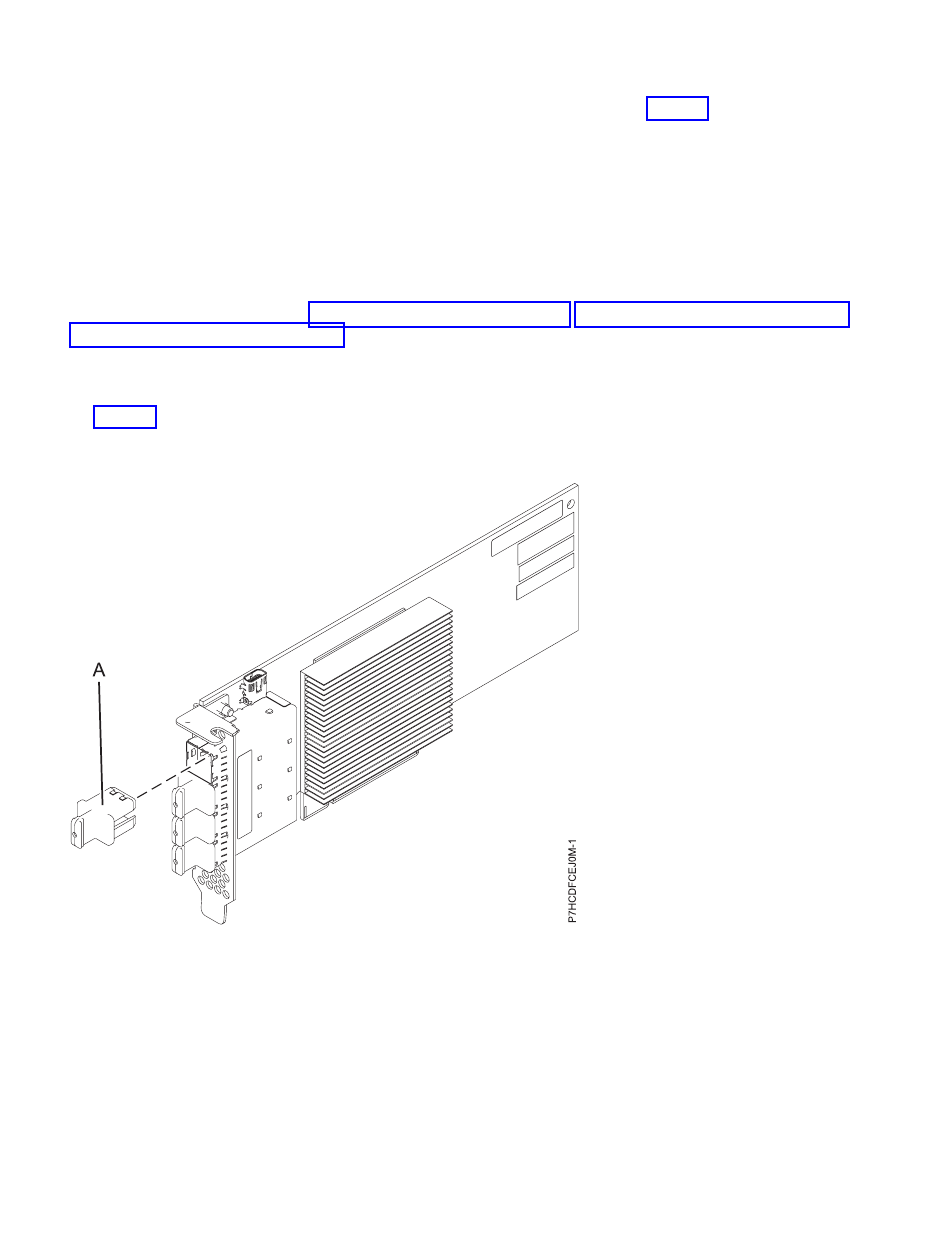

La figure 6 représente la carte. Le capuchon du connecteur (A) est installé dans un port vide et empêche
que ce port ne soit endommagé lorsqu'un câble d'un connecteur de port adjacent est branché ou retiré.
Figure 6. Carte PCIe3 LP à 4 ports SAS x8
Spécifications
Elément
Description
Numéro d'unité remplaçable en clientèle (FRU) de la carte
000MH910 (conçu pour conformité avec la directive RoHS)
Numéro de pièce du capuchon de connecteur
00FW784 (le capuchon du connecteur est installé dans un port vide et empêche que ce port ne
soit endommagé lorsqu'un câble d'un connecteur de port adjacent est branché ou retiré).
Topologie du bus d'entrée-sortie
PCIe 3.0 mais compatible avec les emplacements PCIe 2.0 ou PCIe 1.0.
19
Gestion des cartes PCI
