Présentation
La carte Fibre Channel PCIe 2 ports LP 8 Gbit est un adaptateur hautes performances basé sur
l'adaptateur de bus hôte (HBA) Emulex LPe12002 PCIe. L'adaptateur FC 5273 est une carte pleine
hauteur. Chaque port fournit une fonction de déclenchement unique via une liaison à fibre optique. Les
ports disposent de connecteurs de type LC qui utilisent des systèmes optiques laser à ondes courtes. La
carte se connecte à des commutateurs et des unités de stockage à accès direct Fibre Channel, fonctionnant
à des vitesses de liaison de 2, 4 et 8 Gbps. Elle négocie automatiquement avec le commutateur la vitesse
maximale prise en charge par le commutateur. Les voyants de chaque port fournissent des informations
sur son état et sur sa vitesse de liaison.
Fonction NPIV (N_Port ID Virtualization) prise en charge via VIOS (Virtual I/O Server).

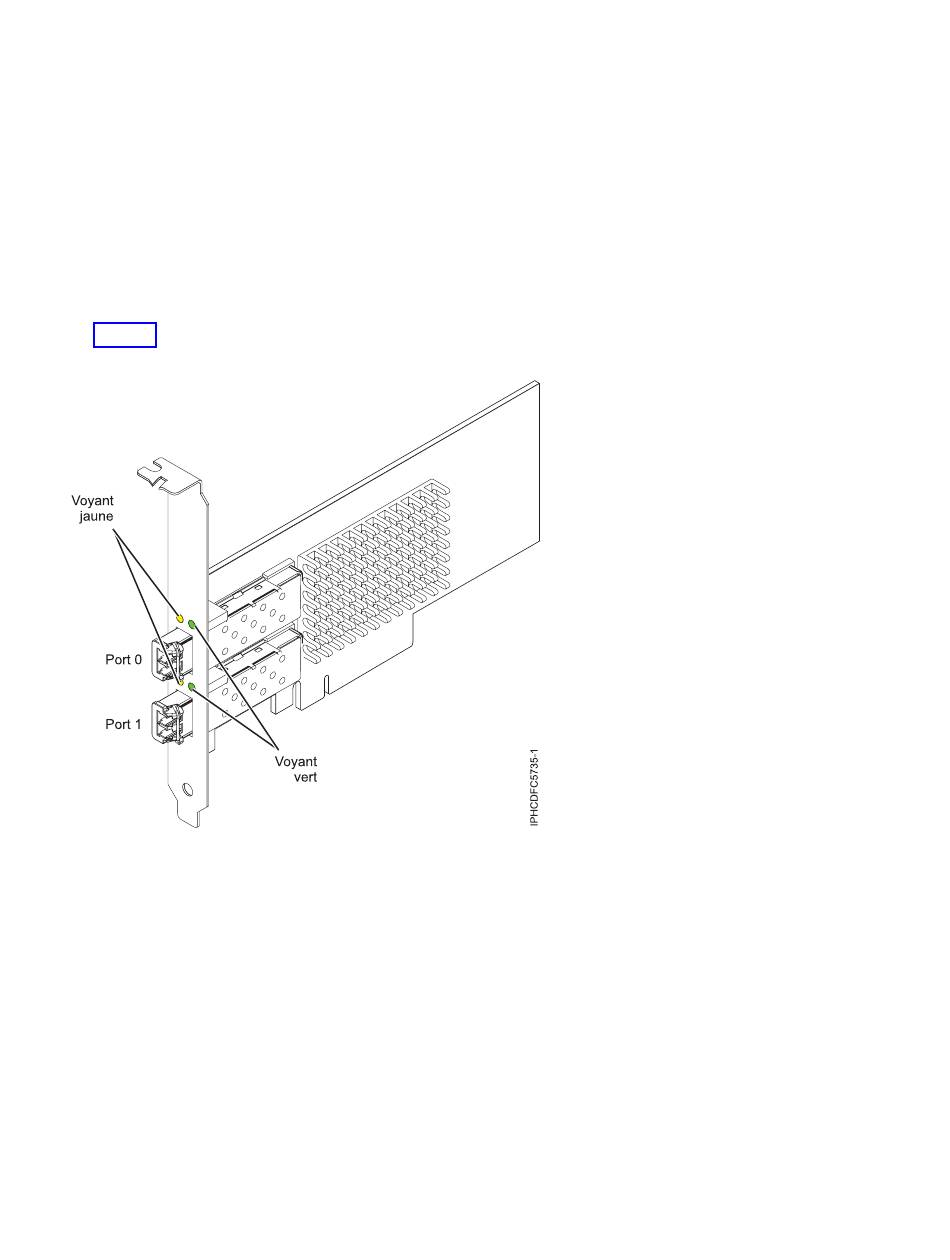

La figure 2 représente la carte.
Figure 2. Carte 5273
Pour plus d'informations sur les priorités associées aux emplacements et les règles de positionnement,
voir l'ensemble de rubriques consacrées au positionnement des cartes PCI pour votre système.
Caractéristiques de la carte
Pièce
Description
Numéro FRU
10N9824 (Conforme RoHS)
Numéro FRU du connecteur de bouclage
12R9314 (Conforme RoHS)
11P3847 (Non conforme RoHS)
Topologie du bus d'entrée-sortie
PCI Express (PCIe) Base et CEM 2.0
Interface de bus PCIe x8
Configuration requise pour l'emplacement
Un emplacement PCIe x8 ou x16 disponible
5
Gestion des cartes PCI
