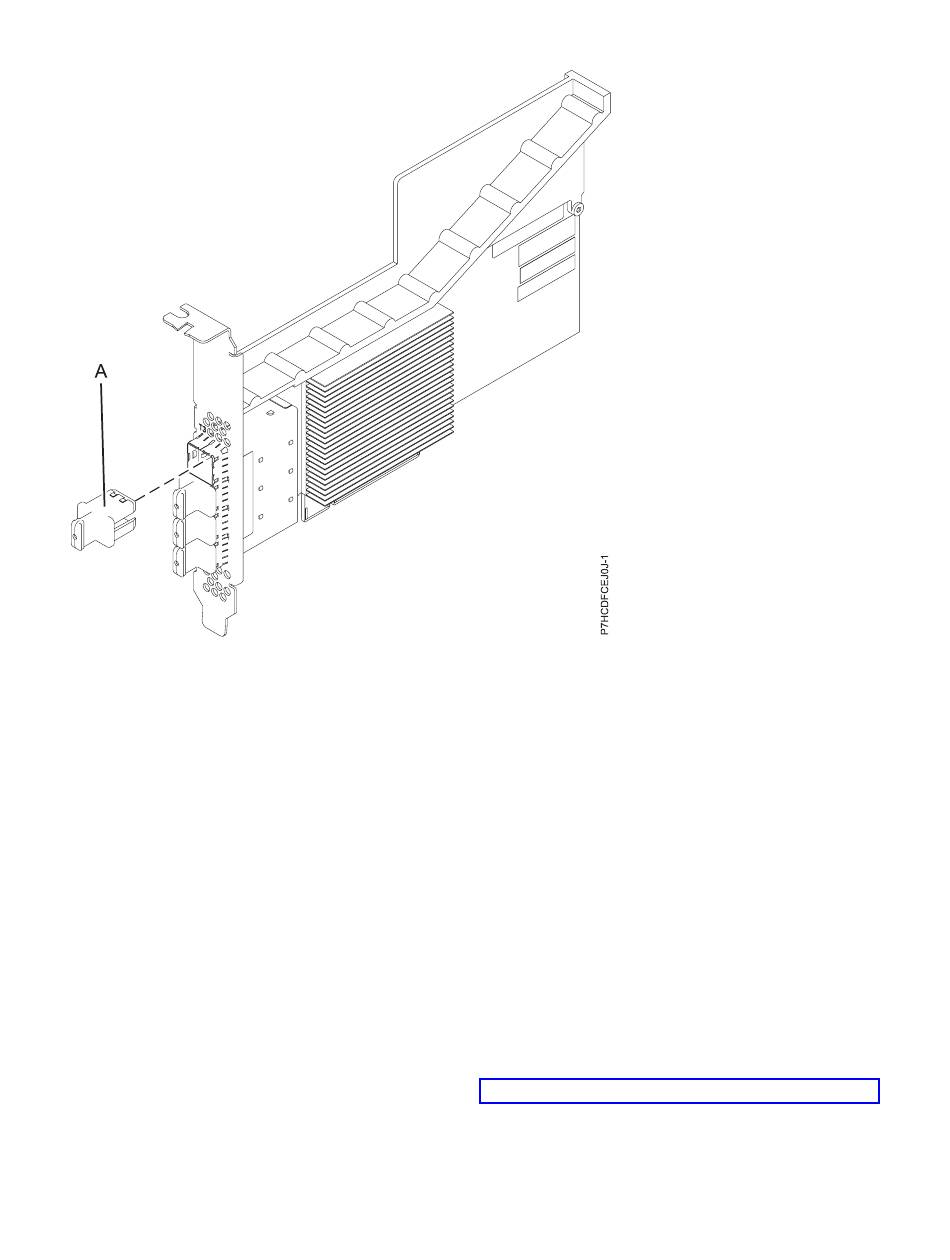

Figure 25. Carte SAS PCIe3 RAID
Spécifications
Elément
Description
Numéro d'unité remplaçable en clientèle (FRU) de la carte
000FX846 (conçu pour conformité avec la directive RoHS)
Numéro de pièce du capuchon de connecteur
00FW784 (le capuchon du connecteur est installé dans un port vide et empêche que ce port ne
soit endommagé lorsqu'un câble d'un connecteur de port adjacent est branché ou retiré).
Topologie du bus d'entrée-sortie
PCIe 3.0 mais compatible avec les emplacements PCIe 2.0 ou PCIe 1.0.
Emplacement requis
Un emplacement PCIe x8 disponible par carte.
Câbles
Des câbles SAS X, YO, AA ou AT spécifiques avec de nouveaux connecteurs HD étroits sont
utilisés pour raccordement à l'autre carte ou aux tiroirs d'extension de disque.
La connexion d'une unité SAS nécessite des câbles spécifiques qui sont fournis avec le
sous-système ou les dispositifs d'unité connectés. Les configurations à haute disponibilité et à
initiateurs multiples requièrent un câblage spécial. Un câble SAS AE1 ou YE1 est requis pour
raccordement d'une bande magnétique. Voir Planification du câblage SAS (Serial attached SCSI).
Tension
3,3 V
Encombrement
Courte, à faible encombrement, mais destinée à une installation pleine hauteur.
