Les fonctions d'agrégation de liaisons et de reprise en ligne de la carte sont idéales pour les applications
réseau critiques qui nécessitent redondance et haute disponibilité.
Cette carte à quatre ports fournit deux ports optiques 10 Gb FCoE SFP+ et deux ports Ethernet RJ45
1 Gb. Les deux ports 10 Gb FCoE sont connectés par des connecteurs de type LC. Chaque port FCoE
fournit une connexion Ethernet avec un débit nominal de 10 Gbps (gigabits par seconde). Chaque port
1 Gbit fournit une connectivité Ethernet avec un débit de 1 Gbps et est connecté à l'aide de câbles
Ethernet. Un débit de données de 10 Mo n'est pas pris en charge. La figure 40 présente la carte FC EN0H.
Restriction : Les ports Ethernet 1 Go ne gèrent pas les débits de données de 10 Mbps (mégabits par
seconde).
Cette carte possède les caractéristiques suivantes :
v La carte est une carte PCIe2 FCoE ou carte de convergence réseau NIC.
v Les ports SFP+ 10 Gbits peuvent fonctionner en mode NIC ou FCoE.
v La carte prend en charge la fonction SRIOV (Single Root IO Virtualization).
v La carte peut fonctionner en tant qu'adaptateur d'amorçage.

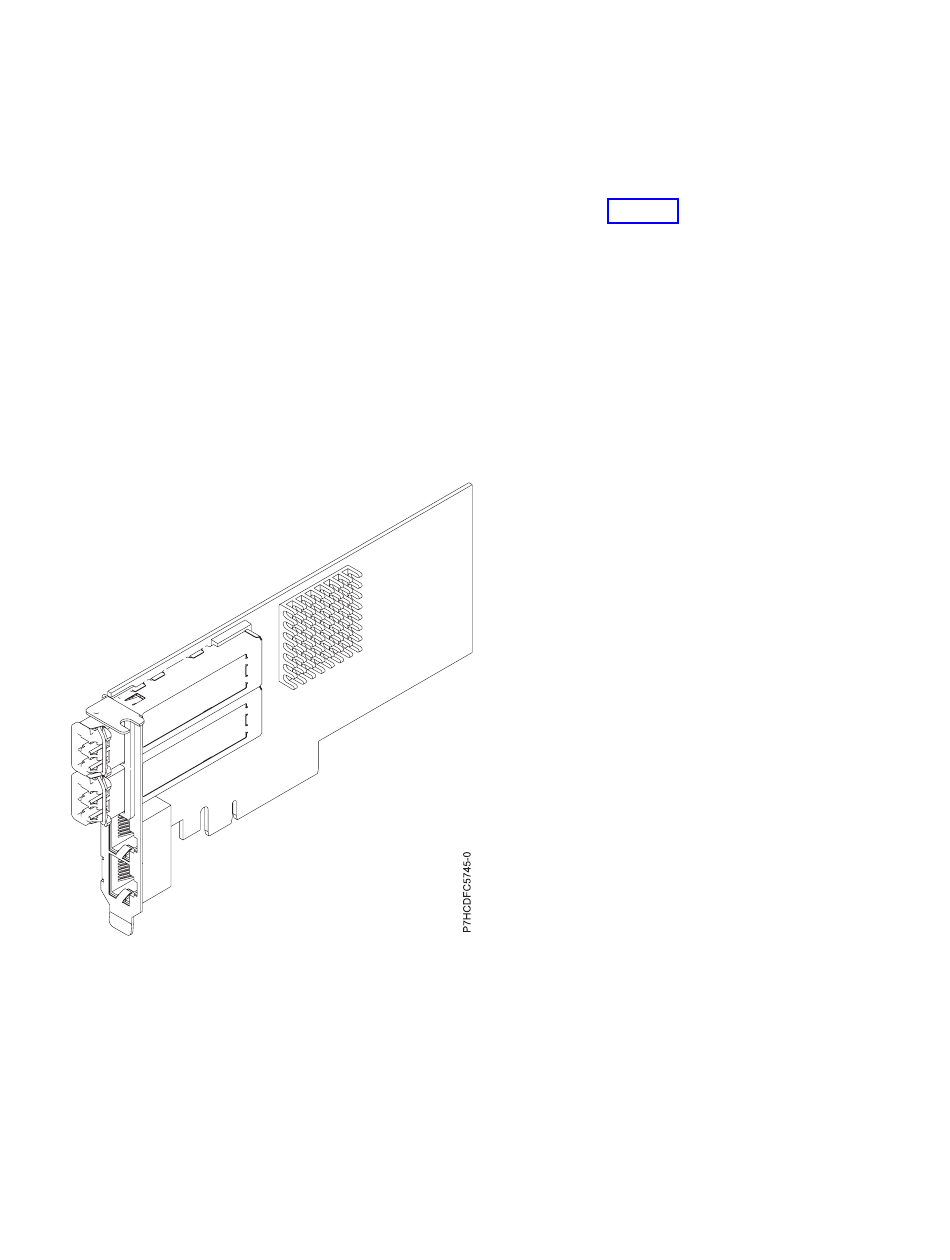

Figure 40. Carte FC EN0H
Spécifications
Elément
Description
Numéro FRU de la carte
000E9267 (Conforme RoHS)
Numéro FRU du connecteur de bouclage
12R9314 (pour connecteur Fibre LC)
10N7405 (pour connecteur RJ45)
113
