6.1.6 Steckverbinder für die
Waschanlage (WASNX)
Die entsprechenden Spezifikationen finden Sie
im Installationshandbuch des Waschsystems.

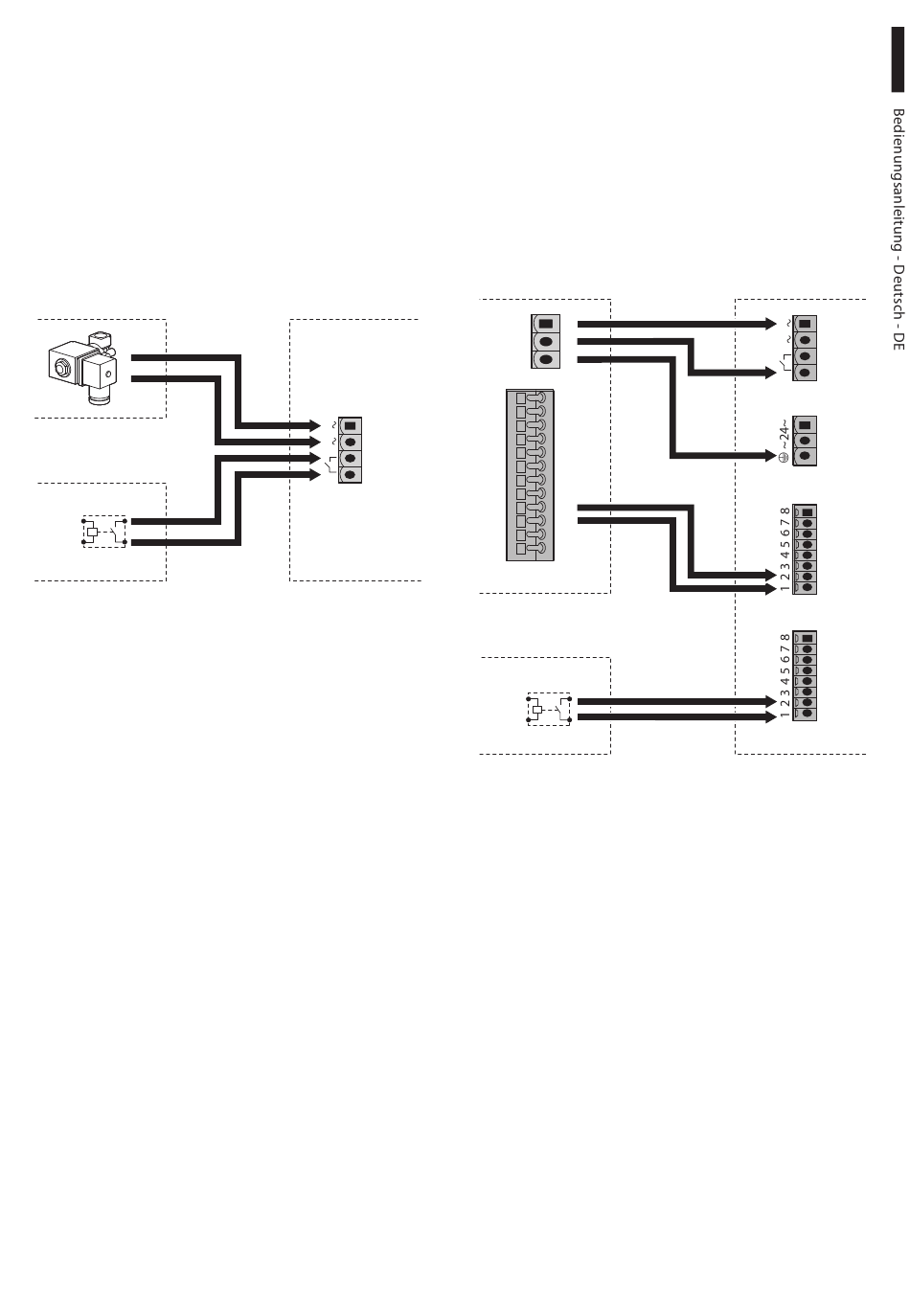

Die Kontakte des Befehlsrelais der PTZ-Einheit
oder der festen Kameras von VIDEOTEC und der
Versorgungskabel (24Vac) der Waschanlage nach der
unten aufgeführten Darstellung anschließen (Abb.
13, Seite 15).
Solenoidventil,
VIDEOTEC Waschanlage
(WASNX)
~
~
RL
VIDEOTEC
PTZ/Festkamera
Abb. 13
MNVCCOMB_2131_DE
6.1.7 Steckverbinder für die
Waschanlage (WASPT)
Die entsprechenden Spezifikationen finden Sie
im Installationshandbuch des Waschsystems.
Die Kontakte des Befehlsrelais der PTZ-Einheit
oder der festen Kameras von VIDEOTEC und der
Versorgungskabel (24Vac) der Waschanlage nach der
unten aufgeführten Darstellung anschließen (Abb.
14, Seite 15).
VIDEOTEC
Waschanlage (WASPT)
J9
J8 oder J9
COMB
VIDEOTEC
PTZ/Festkamera
Abb. 14
N
J1
L
a
GCP
CP
RL
J8 oder J9
J6 oder J7
J25 oder J11
J24 oder J10
COMB
15
