1. Retirer tous les branchements externes du
régulateur.

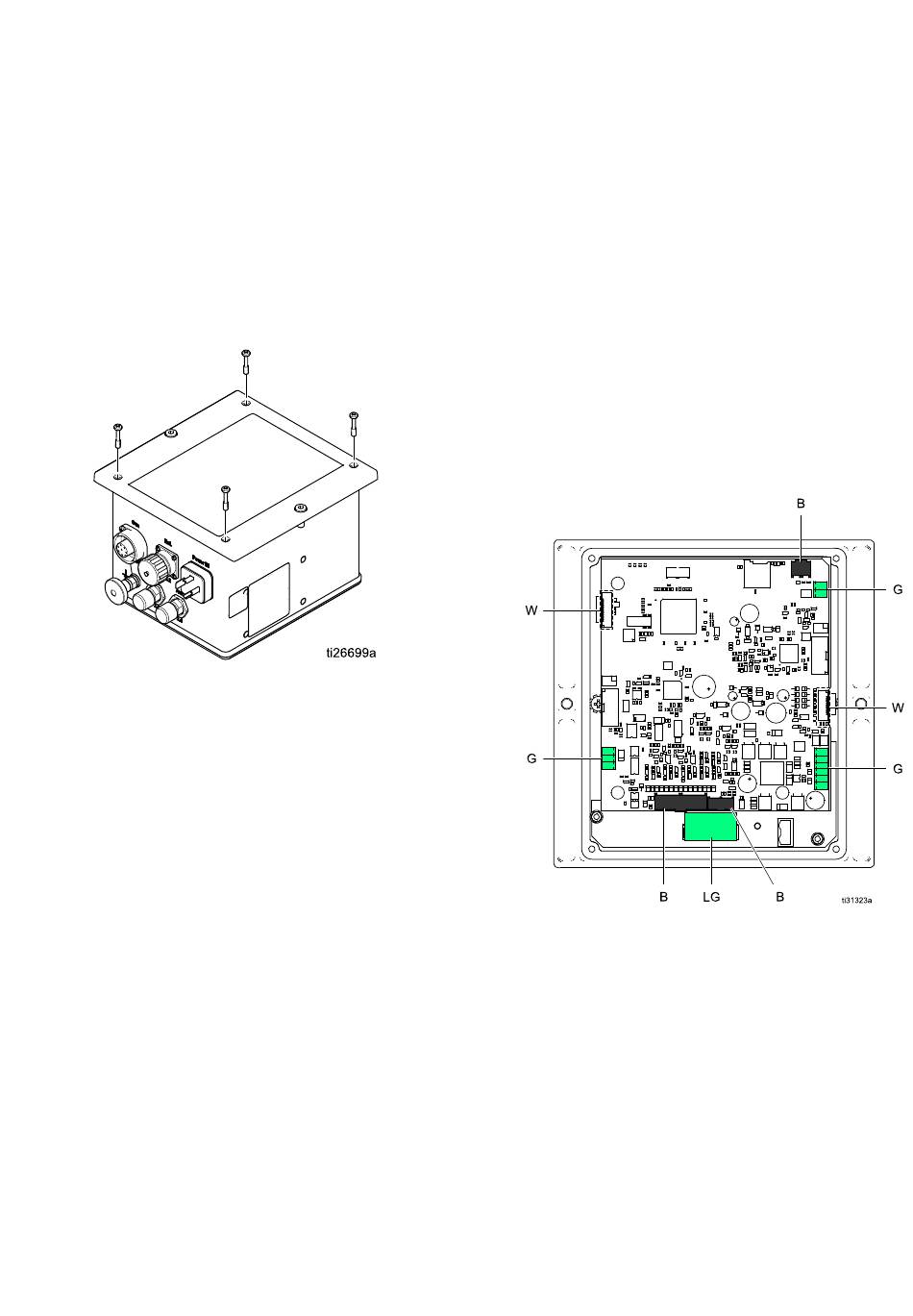

2. À l'aide d'une clé Allen 4 mm (1/8"), retirer le
régulateur de sa surface de montage ou de
son support. REMARQUE : Afin de faciliter
cette procédure, il est recommandé de poser le
régulateur sur un établi.
3. À l'aide d'un tournevis cruciforme, desserrer les
quatre vis de fixation du capot d'accès avant.
Retirer délicatement le capot d'accès avant.
3A4874F
de commande
commande principale,
principale, de
de
commande
principale,
du clavier
clavier
du
clavier
de la la la carte
carte de
de puissance,
puissance, du
de
carte
de
puissance,
4. Débrancher les connexions de la carte principale.
a. Retirer les trois connecteurs verts (G).
Remuer légèrement les connecteurs de
gauche à droite pour les desserrer, puis les
retirer à la main.
b. À l'aide d'un tournevis plat, débloquer
les trois connecteurs noirs (B). Remuer
légèrement les connecteurs de gauche à
droite pour les desserrer, puis les retirer à
la main.
c. Retirer le serre-câble fixant les deux câbles
nappes blancs (W). Débloquer les câbles
nappes en remuant délicatement le dessus
du connecteur vers le haut jusqu'à ce
qu'il se dégage de son emplacement. (Le
connecteur doit rester sur la carte). Tirer
ensuite délicatement le câble nappe hors du
connecteur.
Réparation
du panneau
panneau
du
panneau
71
