Installation - Modèles internes (HM25c)
Connexion de la carte du réglage
du jet

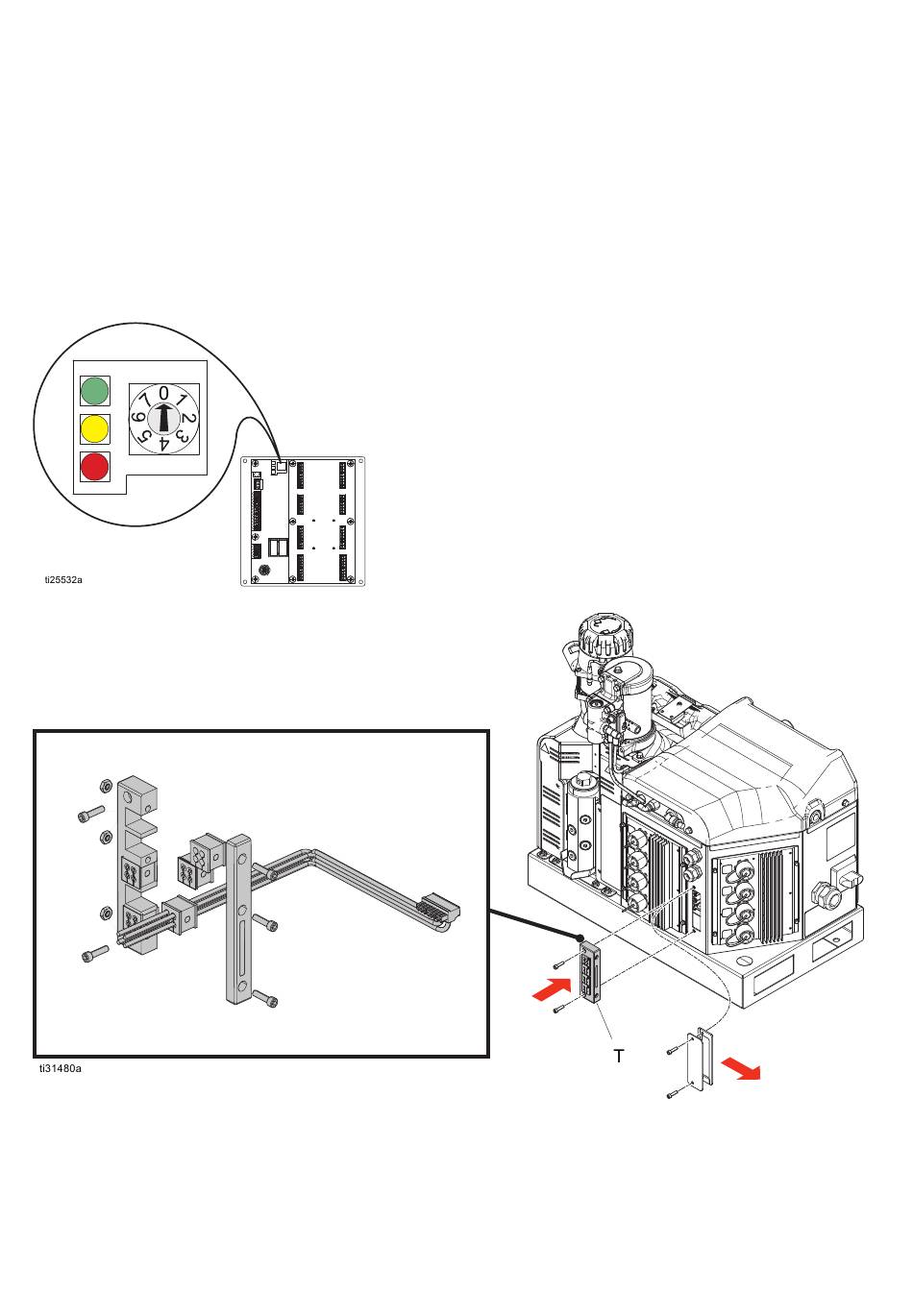

1. Mettre sur 0 l'interrupteur de sélection du type
de système de réglage du jet.
REMARQUE : Le système doit être éteint pour qu'un
changement de type de système puisse être pris
en compte.
3A3215G
Installation - Modèles internes (HM25c)
2. Enlever l'ensemble serre-câble (T) du dos du
système InvisiPac et enlever les pièces amovibles.
Les pièces amovibles peuvent tenir solidement la
plupart des câbles M8 et M12 et elles s'agrandissent
et se compriment pour s'adapter à des câbles plus
grands que la taille de trou visible.
3. Brancher les fils porteurs des signaux de vannes,
de gâchettes, de l'API (en option). Voir Câblage
de la carte du réglage du jet, page 18.
4. Guider comme illustré les câbles par l'ouverture
qui se trouve au dos du boîtier InvisiPac.
5. Mettre les pièces amovibles des prises de cordon sur
les câbles et les remettre dans le cadre. Remettre en
place le châssis au dos du boîtier InvisiPac.
6. Enlever le trop de mou sur les câbles, sans trop tirer.
Bien serrer le cadre des prises de cordon sur les
pièces amovibles pour les attacher.
