Installation - Modèles externes

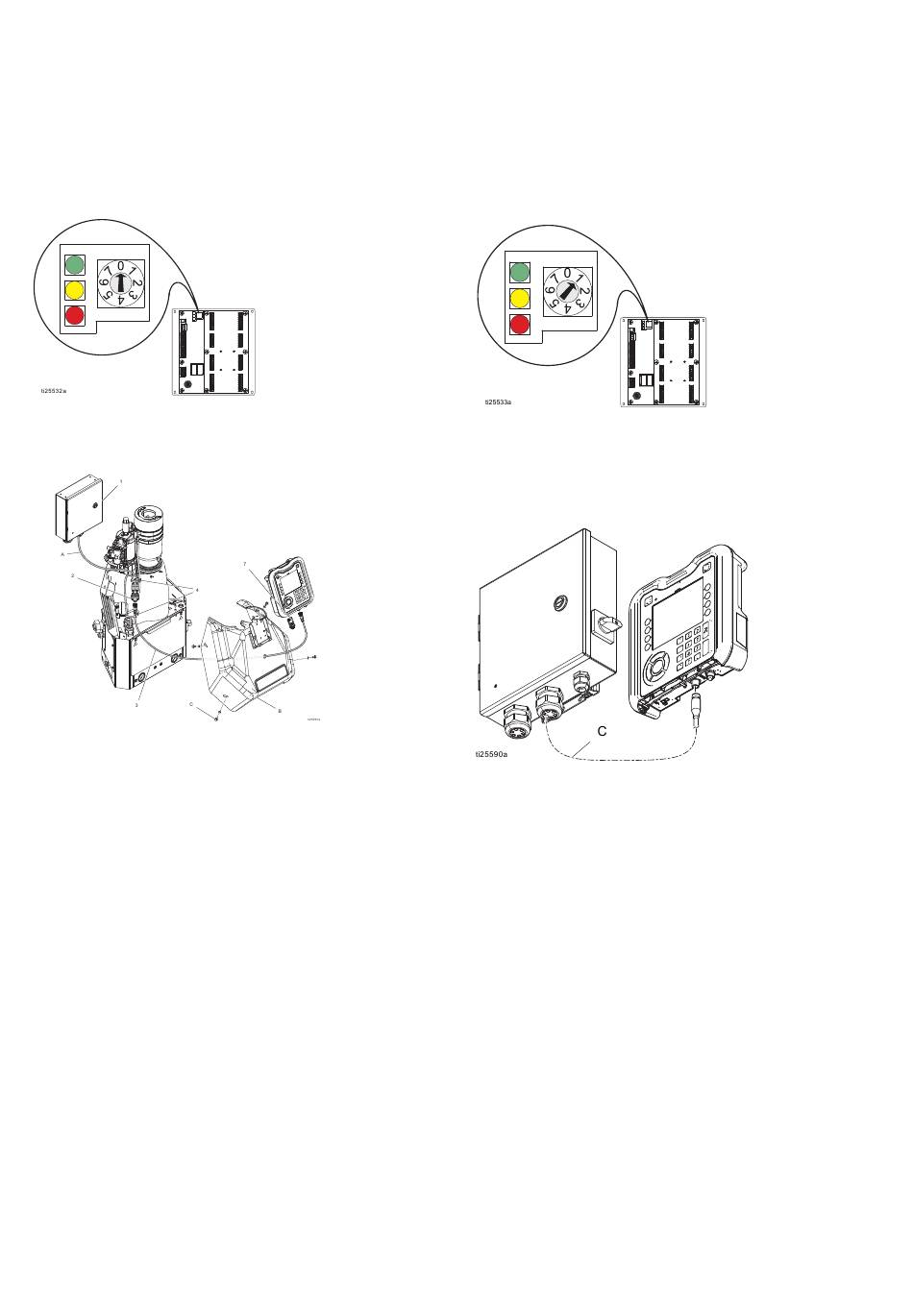

Intégration avec l'InvisiPac (HM25 ou HM50)
1. Mettre sur 0 l'interrupteur de sélection du type
de système de réglage du jet.
REMARQUE : Le système doit être éteint pour
qu'un changement de type de système puisse être
pris en compte.
2. Débrancher le câble CAN du module d'affichage
avancé (ADM) (D), pousser ce câble dans le capot
en plastique (B), puis retirer le capot du système.
3. Brancher le câble CAN venant du module d'affichage
avancé (ADM) (D) sur une des extrémités mâles du
répartiteur (2).
4. Brancher le câble CAN venant du régulateur (A)
du jet sur l'autre extrémité mâle du répartiteur (2).
5. Brancher l'extrémité mâle du câble CAN court
compris dans le kit (3) du réglage du jet sur
l'extrémité femelle du répartiteur.
6. Pousser l'extrémité libre du câble CAN court (3) dans
le capot et brancher l'extrémité femelle sur le module
d'affichage avancé (ADM).
7. Utiliser des serre-câbles (4) pour attacher le faisceau
de câbles CAN sur l'autre faisceau vertical de câbles.
16
Autonome
1. Mettre sur 1 l'interrupteur de sélection du type
de système de réglage du jet.
REMARQUE : Le système doit être éteint pour qu'un
changement de type de système puisse être pris
en compte.
2. Monter le module d'affichage avancé (ADM)
sur le support fourni
3. Brancher le câble CAN (C) entre le régulateur
du jet et le module d'affichage avancé (ADM)
Connexion de la carte du réglage
du jet
Voir Câblage de la carte du réglage du jet, page 18.
1. Installer les gâchettes et les vannes
2. Installer les entrées et sorties de l'API (en option)
3. Installer l'encodeur (uniquement pour PC-8e)
4. Installer le dispositif de mise en service
(en option, uniquement pour PC-8e)
3A3215G
