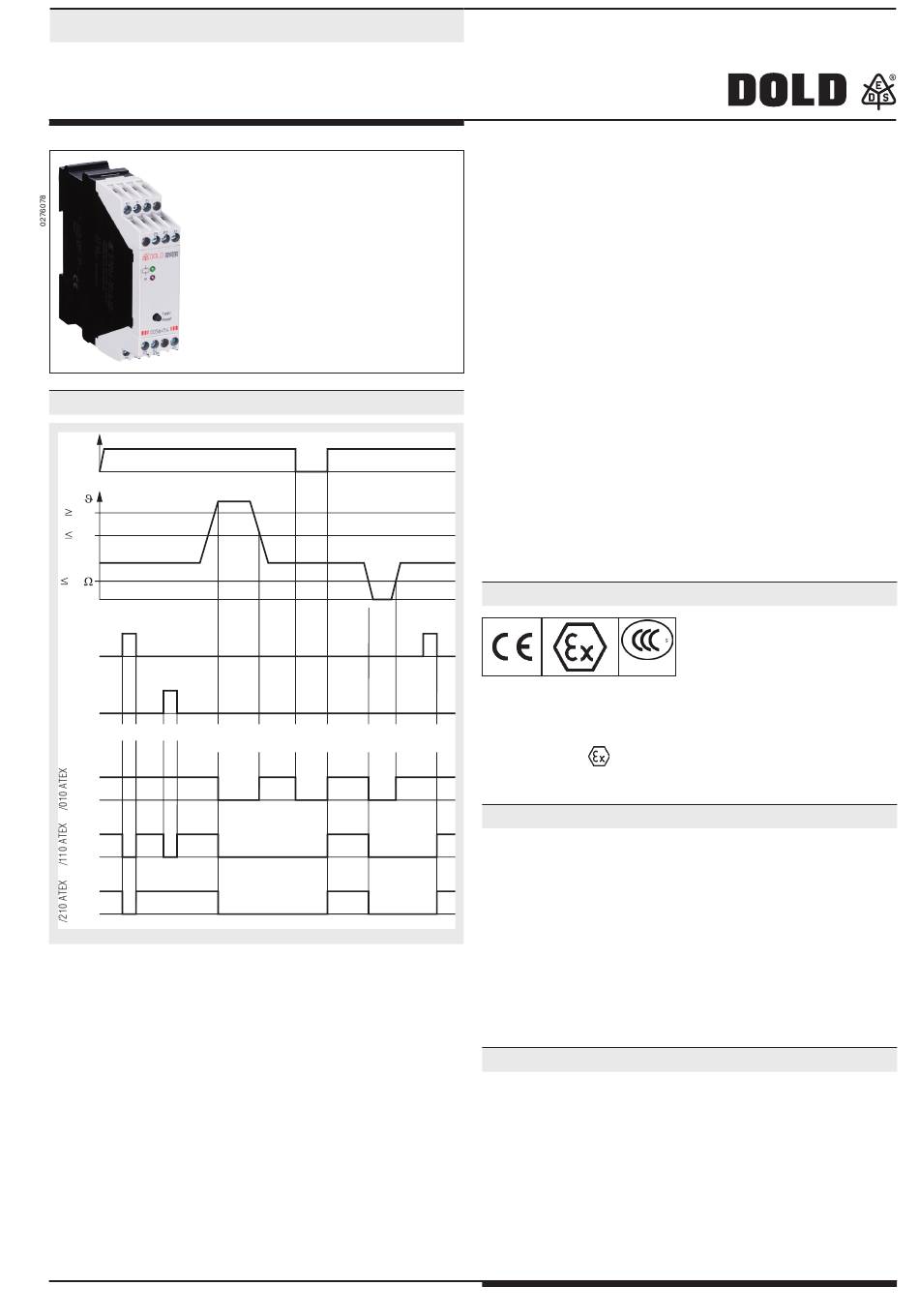

Funktionsdiagramm; Zulassungen Und Kennzeichen; Anwendungen; Aufbau Und Wirkungsweise - DOLD VARIMETER EX Mode D'emploi

Überwachungstechnik
VARIMETER EX
Thermistor-Motorschutzrelais
MK 9163N ATEX

Funktionsdiagramm

U H
A1/A2
~
R
3,8k
1,5k
P1/P2
20
Test/Reset
Taste
X1/X2
Test Test Übertemperatur/
Fühlerbruch
11-14
11-12
11-14
11-12
11-14
11-12
Alle Angaben in dieser Liste entsprechen dem technischen Stand zum Zeitpunkt der Ausgabe.
Technische Verbesserungen und Änderungen behalten wir uns jederzeit vor.
Spannungs- Fühler- Test/
ausfall/ kurzschluß Reset
Reset
M11835
Ihre Vorteile
• Zuverlässige Temperaturüberwachung von Motoren
• Schnelle Fehlerlokalisierung
Merkmale
• Nach EN 60947-5-1, EN 60947-8, EN 60079-14, EN 61508,
EN 50495, EN 13849
• Zur Erkennung von
- Temperaturüberschreitung
- Drahtbruch im Fühlerkreis
- Kurzschluss im Fühlerkreis
• 1 Eingang für 1 bis 6 Thermistoren
• Ruhestromprinzip (Ausgangsrelais im Fehlerfall nicht aktiviert)
• LED-Anzeige für
- Hilfsspannung
- Kontaktstellung
• Ausgangskontakt 2 Wechsler
• Wahlweise mit Fehlerspeicher, Reset-Taster und
Fernreset über X1/X2
• Leiteranschluss: auch 2 x 1,5 mm
Kunststoffkragen, oder
2 x 2,5 mm massiv DIN 46 228-1/-2/-3/-4
2
• Wahlweise auch mit steckbaren Anschlussblöcken für schnellen
Geräteaustausch, optional
- Mit Schraubklemmen
- Oder mit Federkraftklemmen
• 22,5 mm Baubreite

Zulassungen und Kennzeichen

1)
A025518
bei Geräten mit ATEX-Zulassung
1)
Richtlinie 2014/34/EU
EG-Baumusterprüfbescheinigungs-Nr. PTB 03 ATEX 3117
II (2) G [Ex e] [Ex d] [Ex px] [Ex n]
Kennzeichnung
II (2) D [Ex tb] [Ex tc]
Zulassung nicht für alle Varianten; auf Anfrage
2)

Anwendungen

• Zur Vermeidung von thermischen Motorüberlastungen, z. B. durch hohe
Schalthäufigkeit, Schweranlauf, Einphasenlauf, behinderte Kühlung,
hohe Umgebungstemperatur
• Temperaturüberwachung von Lagern, Getrieben, Ölen und Kühlmitteln
Geräte mit ATEX-Zulassung:
Zur Temperaturüberwachung explosionsgeschützter Motoren mittels
„erhöhte Sicherheit" EX e EN 60079-7, „druckfeste Kapselung" EX d
EN 60079-1 oder „Überdruck Kapselung" Ex px in gashaltigen Atmosphä-
ren sowie „Schutz durch Gehäuse" Ex t EN 60079-31 in staubhaltigen
Atmosphären. Das Thermistor-Motorschutzrelais schützt normale und
explosionsgeschützte Motoren gegen unzulässige Erwärmungen infolge
Überlastung gemäß EN 60079-14 und EN 60079-0.

Aufbau und Wirkungsweise

Erreicht einer der Fühler in der Fühlerschleife die Nenn-Ansprechtemperatur
(oder Unterbrechung), so meldet das Gerät Fehler. Dieser Fehlerzustand
wird bei Geräten mit Fehlerspeicher beibehalten, auch wenn die Thermisto-
ren wieder normale Betriebstemperaturen melden. Die Ausgangskontakte
können über die Test/Reset-Taste, durch kurzzeitiges Überbrücken von X1/
X2, oder durch Unterbrechen der Hilfsspannung zurückgesetzt werden.
Test/Reset-Taste:
Neben der Fehlerquittierung ist es im Normalbetrieb möglich, durch Betätigen
der Taste die Anlage zu testen. Das heißt das Gerät meldet Fehler, solange
diese Taste betätigt wird (s. a. Abschnitt Varianten).
5
Litze mit Hülse und
2
2)
MK 9163N ATEX / 02.05.19 de / 098A
