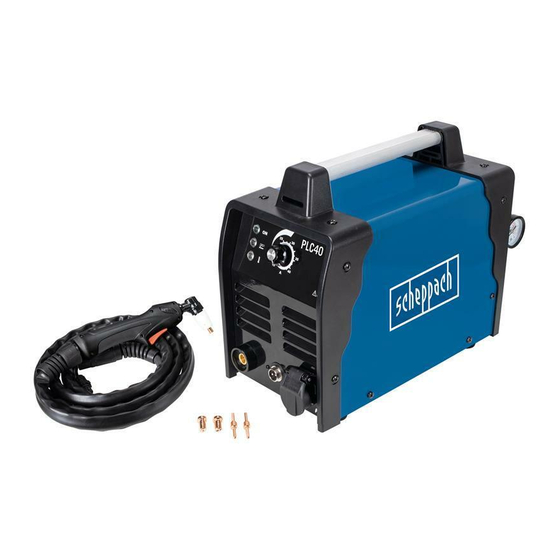

PLC40
Plasmaschneider
DE
Originalbedienungsanleitung
Plasma cutter
GB
Translation of the original instruction manual
Découpeur plasma
FR
Traduction des instructions d'origine
Plazmová Řezačka
CZ
Originální návod k obsluze
Plazmová Rezačka
SK
Originálny návod na obsluhu
Nachdrucke, auch auszugsweise, bedürfen der Genehmigung. Technische Änderungen vorbehalten. Abbildungen beispielhaft!
Plazmavágó
HU
5
Az eredeti használati utasítás fordítása
Przecinarka Plazmowa
PL
17
Tłumaczenie oryginalnej instrukcji eksploatacji
Plazemski rezalnik
SI
28
Prevod originalnih navodil za uporabo
Plazma rezač
HR
40
Prijevod originalnog priručnika za rukovanje
51
62
73
85
96
