Raccordement à l'afficheur de données DD109
Raccordement à l'afficheur de données DD109
10

10.1 Raccordement via le connecteur de raccordement

Si vous disposez de l'ensemble Flowmeter II, il suffit de relier le câble de l'afficheur de données avec le
connecteur „A" du capteur Flowsensor.

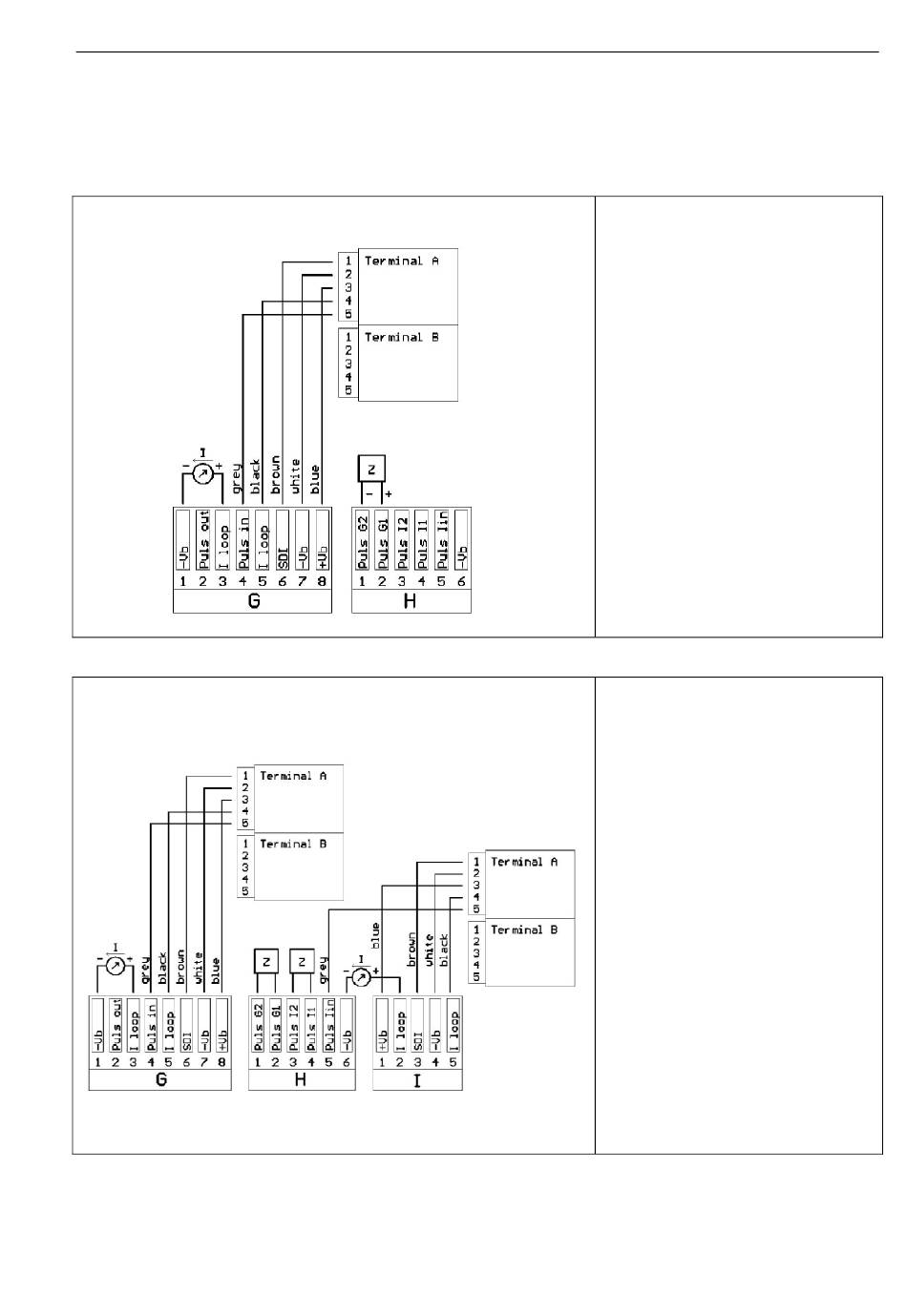

10.2 Raccordement d'un Flowsensor à l'afficheur de données
10.3 Raccordement de deux Flowsensor à l'afficheur de données
12
Capteur de débit Flowsensor
Connecteur „G"
Sortie analogique Connecteur „G"
Compteur d'impulsions :
Connecteur „H"
Flowsensor 1
Connecteur „G"
Sortie analogique Connecteur „G"
Compteur d'impulsions :
Connecteur „H"
Flowsensor 2
Connecteurs „I" et „H"
Sortie analogique Connecteurs „I" et
„H"
Compteur d'impulsions :
Connecteur „H"
FS 109
