Installation électrique
11.3 Raccordement DPM SD23, système de bus bidirectionnel RS485
Broche
Fonc-
ti
PIN-1
+U
V
PIN-7
Bus A (+)
PIN-8
Bus B (-)
PIN-5
- U
V

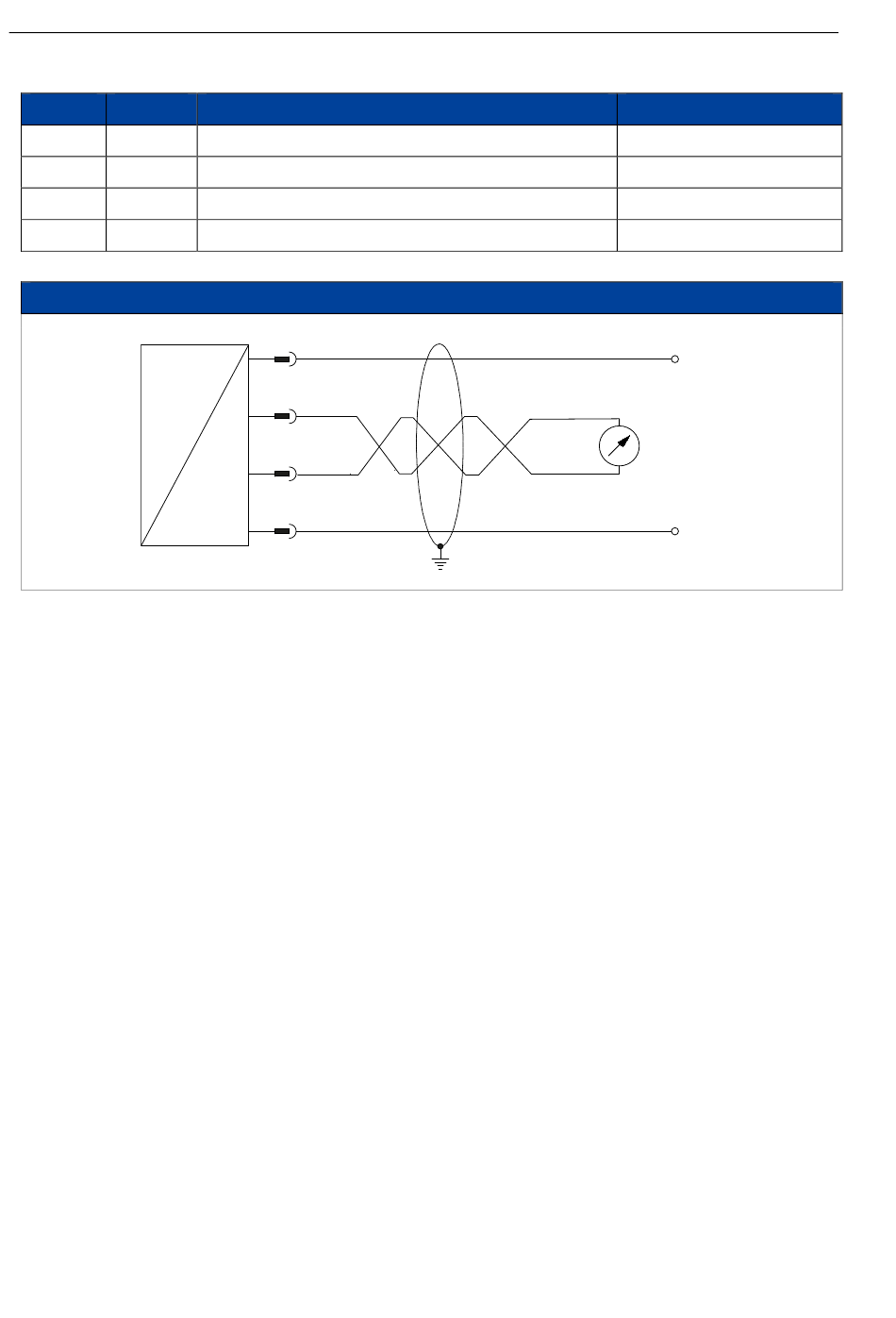

Schéma de raccordement DPM SD23, système de bus bidirectionnel RS485
t
d,f
RS485
Remarques :
L'interface numérique est toujours en service et peut être aussi être utilisée en plus de la sortie ana-
logique.
Le raccordement au bus s'effectue par l'intermédiaire des broches PIN-7 = RS485_Bus A (+) et PIN-8 =
RS485_Bus B (-).
Les deux fils du bus ne doivent pas être inversés, au risque de perturber la communication sur le
bus pour tous les utilisateurs. Ce qui est important également, c'est la terminaison du bus aux deux extré-
mités du réseau. La terminaison en bonne et due forme de la liaison par bus doit être assurée aux deux ex-
trémités du câble. La résistance de terminaison aux deux extrémités du câble doit être activée, afin
d'éviter les réflexions lors de la transmission des signaux. La terminaison de bus de 120
au transmetteur de point de rosée sous pression et mise en circuit (au besoin, à l'aide du logiciel
PRODCON, elle peut être mise en circuit ou hors circuit).
Il est recommandé d'utiliser exclusivement des câbles blindés, torsadés par paire (Twisted Pair). Le
blindage s'effectue par l'intermédiaire de la bague de blindage du connecteur enfichable. Conditions à rem-
plir : le connecteur enfichable correspondant doit être en métal et le blindage doit être assuré par une tresse.
Le blindage doit être mis à la terre d'un côté.
Désignation
Pôle "+" de l'alimentation électrique
Signal (+) non inversé de l'interface RS485
Signal (-) inversé de l'interface RS485
Pôle "-" de l'alimentation électrique
+
1
U
V
+
7
A
-
8
B
-
5
U
V
Couleur conducteur
Brun
Blanc
Noir
Bleu
+
U
V
RS485
MODBUS
-
U
V
Ω
est intégrée
