Pro 570GS • MATRIX
MATRIX
®
Sélection de buse/buse actuelle
Pour définir les préréglages de la buse et la buse actuelle, consultez
« Sélection de buse » dans ce chapitre.
Capteur de pression du module d'entrée/sortie
Lorsqu'un kit d'interface de capteur de pression est installé, les
options du capteur de pression sont utilisées pour saisir la pression
nominale maximale spécifiée par le fabricant du capteur et définir les
alarmes de haute et basse pression déterminées par l'utilisateur.
REMARQUE : Pour plus d'informations, consultez « Capteurs » dans
le chapitre « Configuration » de ce manuel.
Fonctionnement
Barre d'état
L'état des gouttelettes/de la pression affiche des informations
concernant l'état actuel de la taille des gouttelettes et de la pression
du système.
1. Appuyez sur l'icône ÉTAT DES GOUTTELETTES/DE LA
PRESSION
2. Appuyez n'importe où sur l'écran pour revenir à l'écran de guidage.

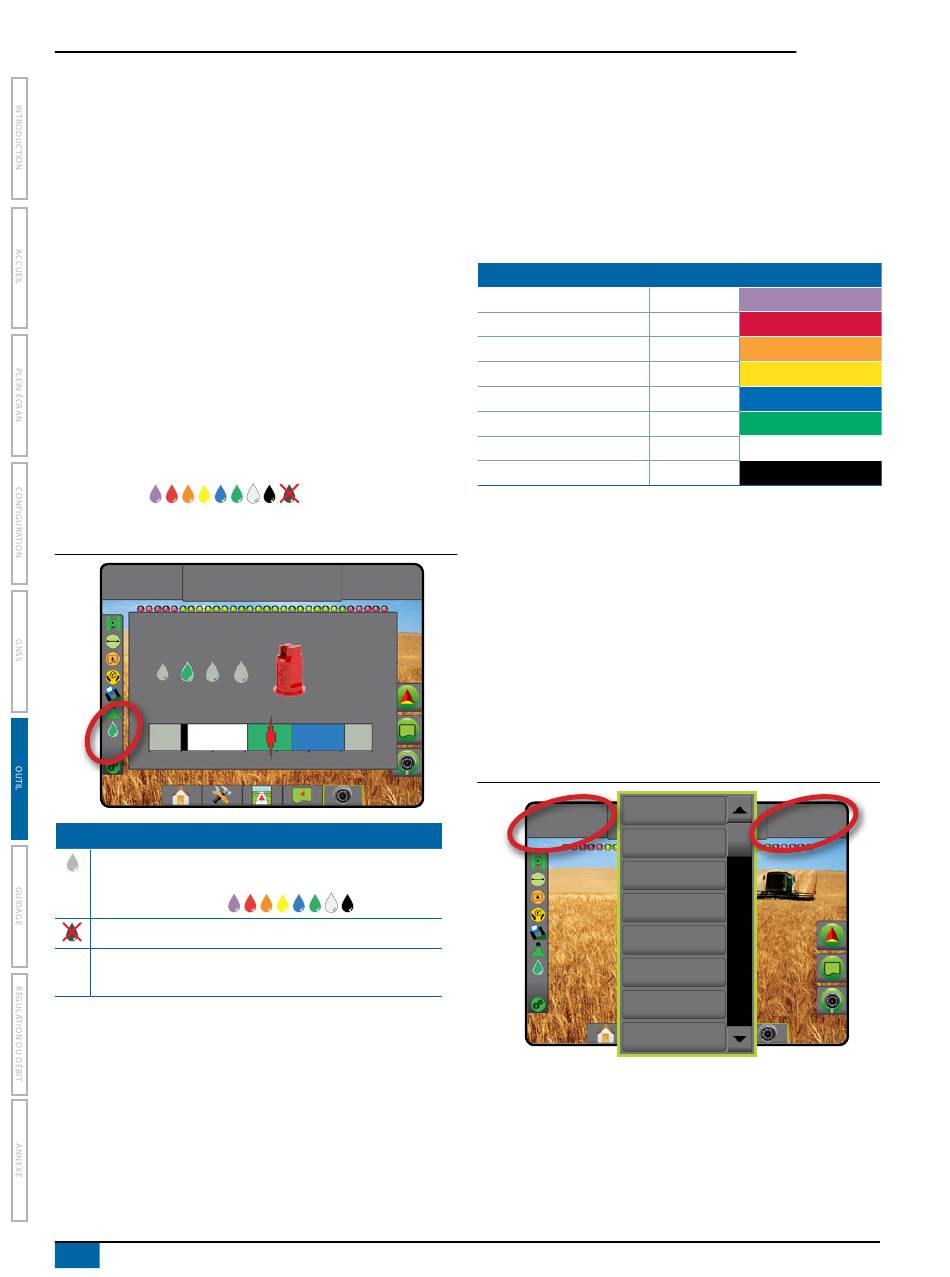

Figure 6-36 : État des gouttelettes/de la pression
Mark A
VC
AIXR TeeJet®
Very coarse
0
1
2
État des gouttelettes/de la pression
Coloré = activé. La couleur de la gouttelette est directement
associée à la taille actuelle de la gouttelette. Les options de
couleur comprennent :
Barré = désactivé
Pas d'icône = aucun kit d'interface de capteur de pression
installé sur le système
60
www.teejet.com
.
3.5
bar
AIXR11004
3.5
bar
3
4
5
6
bar
Pro 840GS
®
Diagramme des tailles de gouttelette
En choisissant une buse de pulvérisation qui produit des tailles de
gouttelettes dans l'une des huit catégories de classification de taille
des gouttelettes, il est important de se rappeler qu'une buse simple
peut produire différentes classifications de tailles de gouttelettes
à des pressions différentes. Une buse peut produire des gouttelettes
moyennes à basses pressions, tout en produisant des gouttelettes
fines lorsque la pression augmente.
Catégorie
Extrêmement fines
Très fines
Fines
Moyennes
Grosses
Très grosses
Extrêmement grosses
Ultra grosses
Barre de guidage
La barre de guidage vous tient informé de votre choix d'informations
sélectionnables, y compris la pression système actuelle et la taille des
gouttelettes actuelle.
1. Appuyez sur INFORMATIONS SÉLECTIONNABLES.
2. Sélectionnez parmi :
►Pression système : affiche la pression actuelle du système
►Taille de gouttelette : affiche la taille actuelle des gouttelettes
de la buse
3. Appuyez à l'extérieur de la zone de sélection pour revenir à l'écran
de guidage.
Figure 6-37 : Informations sélectionnables de la barre de guidage
VC
Total applied area
Symbole
Code de couleur
XF
Violet
VF
Rouge
F
Orange
M
Jaune
C
Bleu
VC
Vert
XC
Blanc
UC
Noir
Speed
3.5
Mark A
bar
Heading
Application time
Time
Swath number
System pressure
Droplet size
