Indicateur d'angle de braquage

L'indicateur d'angle de braquage affi che la direction dans laquelle il
faut régler le volant.
Pour activer l'indicateur d'angle de braquage:
1. Appuyez sur l'écran pour activer les icônes et choisissez
l'ICÔNE ANGLE DE BRAQUAGE
.

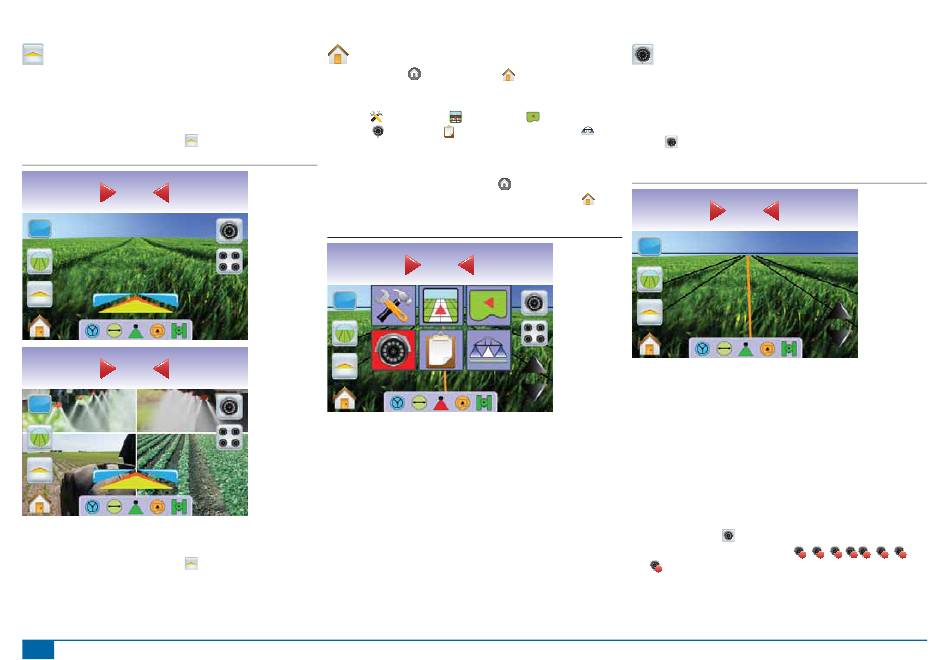

Illustration 3-51: Indicateur d'angle de braquage
5,6
0,0
km/h
5,6
0,0
km/h
Pour supprimer l'indicateur d'angle de braquage:
1. Appuyez sur l'écran pour activer les icônes et choisissez
l'ICÔNE ANGLE DE BRAQUAGE
.
51
www.teejet.com

Menu d'accueil

Le bouton accueil
3 fonctions de l'appareil : Confi guration, Guidage et Surveillance.
Les six options du menu de l'écran tactile (confi guration de
l'appareil
, Vue Véhicule
RealView
, Vue Travail
donnent accès rapidement à toutes les possibilités de l'appareil.
Pour voir les options du menu d'accueil :
1. Appuyez sur le BOUTON ACCUEIL
2,3
pour activer les icônes et choisissez l'ICÔNE ACCUEIL
ha
le coin en bas à gauche de l'écran.
Illustration 3-52: Menu d'accueil
0
Bande
2,3
ha
ou l'icône accueil
vous donne accès aux
, Vue Parcelle
, Guidage
et Surveillance de la rampe
)
ou appuyez sur l'écran
dans
0,0
0,0
ha
Sélection d'une seule caméra
De une à huit images caméra peuvent être activées dans le guidage
RealView, si un module de sélection vidéo [VSM]) est connecté.
Pas de module de sélection vidéo [VSM]
Si un module de sélection vidéo [VSM] n'est pas installé, L'ICÔNE
VIDÉO
n'est pas disponible et une (1) seule alimentation vidéo
va être disponible.
Illustration 3-53: Module de sélection vidéo [VSM] non installé
0
0,0
Bande
Module de sélection vidéo [VSM] à huit voies
Quand un module de sélection vidéo [VSM] à huit (8) voies est
en place dans le système, jusqu'à huit (8) caméras peuvent être
installées.
NOTE : En cas d'installation de quatre caméras, ou moins, toutes
sur les ports A, B, C ou D, les écrans d'installation suivront
les instructions du module de sélection vidéo [VSM] à quatre
voies.
Pour rendre active une unique image caméra:
1. Appuyez sur l'écran pour activer les icônes et choisissez
L'ICÔNE VIDÉO
.
2. Appuyez sur la CAMÉRA désirée
,
A
pour changer la vue vidéo.
H
0,0
ha
,
,
,
ou
B
C
D
E
F
G
98-05181 R2
