CONFIGURATION DU
BOOMPILOT/D'UNE RAMPE
UNIQUE
La confi guration du BoomPilot est utilisée pour confi gurer les
paramètres Redoublement, Anticipation d'ouverture, Anticipation de
fermeture, Nombre de tronçons de la rampe, et Largeur de tronçon
de rampe.
La confi guration d'une rampe unique est disponible quand un
câble intelligent SmartCable ou module de commande de tronçon
[SDM] n'est pas en place. Les paramétrages pour Redoublement,
Anticipation d'ouverture, Anticipation de fermeture, Nombre de
tronçons de la rampe ne seront pas disponibles, et uniquement une
seule largeur de tronçon de rampe peut être entrée.

Confi guration du BoomPilot

Si un câble SmartCable ou un module de commande de tronçon
[SDM] est en place, il est possible d'entrer jusqu'à 15 largeurs des
tronçons de rampe.
1. Choisissez CONFIGURATION DE L'APPAREIL
d'accueil .
2. Appuyez sur l'ONGLET CONFIGURATION DU BOOMPILOT/
D'UNE RAMPE UNIQUE
3. Choisissez dans:

►Redoublement

– détermine l'importance du redoublement
acceptable

►Anticipation d'ouverture

– établit le temps de l'ouverture
des vannes de tronçons de rampe

►Anticipation de fermeture

– établit le temps de fermeture
des vannes de tronçons de rampe
►Nombre de tronçons de la rampe
#
tronçons de rampe disponibles
►Largeur de tronçon de rampe
– établit la largeur de
chaque tronçon de rampe
OU
Appuyez sur FLÈCHE DROITE PAGE SUIVANTE
naviguer à travers tous les paramètres.
23
www.teejet.com
NOTE : Les options indiquées dans les carrés des intitulés sont les
paramètres en cours. En étant dans un écran de réglage,
appuyez sur l'icône pour voir les réglages usine disponibles
et les plages de réglage.
NOTE : Les réglages du BoomPilot ne sont visibles et nécessaires
que si un câble intelligent SmartCable ou un module de
commande de tronçon [SDM] sont présents. Si aucun des
deux n'est en place, reportez-vous à la section Configuration
d'une rampe unique.

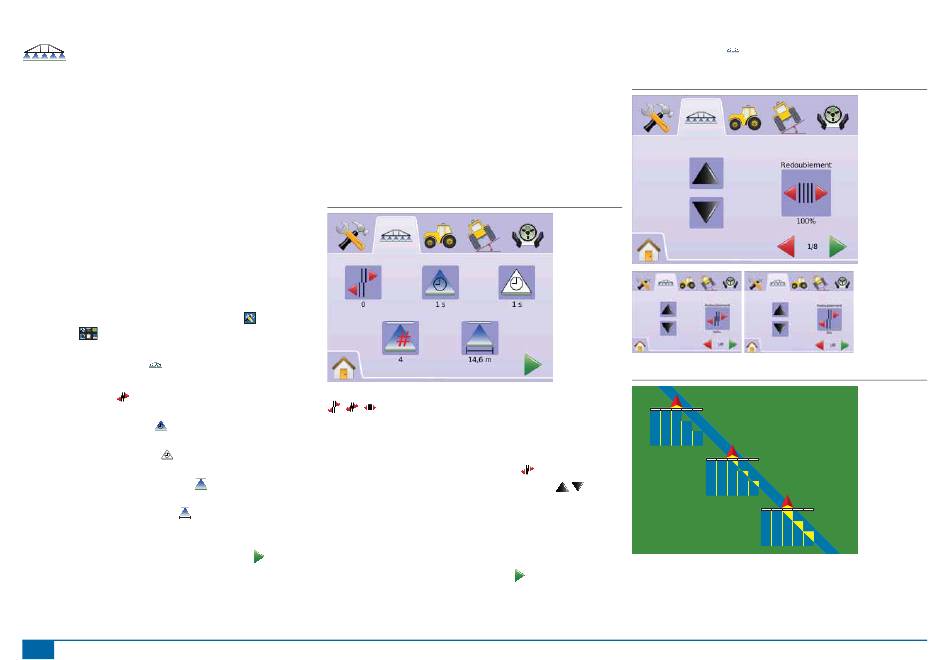

Illustration 2-38: Configuration des tronçons de rampe (module de
dans le Menu
Redoublement
Redoublement fi xe l'importance du redoublement acceptable quand
les tronçons de rampe sont mis en marche et arrêtés en se servant
du BoomPilot.
1. Appuyez sur l'ICÔNE REDOUBLEMENT
– établit le nombre de
2. Appuyez sur les ICÔNES FLÈCHES HAUT/ BAS
choisir dans:
►0%
►50%
►100%
pour
3. Appuyez sur
►FLÈCHE DROITE PAGE SUIVANTE
Anticipation d'ouverture.
►ONGLET CONFIGURATION DU BOOMPILOT/D'UNE
commande de tronçon détecté [SDM détecté])
.
pour continuer jusqu'à
RAMPE UNIQUE pour retourner à l'écran principal de
Paramétrage des tronçons de rampe.
Illustration 2-39: Redoublement
Illustration 2-40: Exemples de Passage
0%
50%
pour
100%
