Vidéo
Confi guration de la vidéo est utilisée pour confi gurer des caméras
séparées en se servant d'un module de sélection de vidéo [VSM].
Jusqu'à 4 caméras peuvent être confi gurées si un module de
sélection de vidéo est installé.
NOTE : Si un module de sélection de vidéo n'est pas mis en place,
la configuration de la vidéo n'est pas disponible pour être
sélectionnée (grisé).

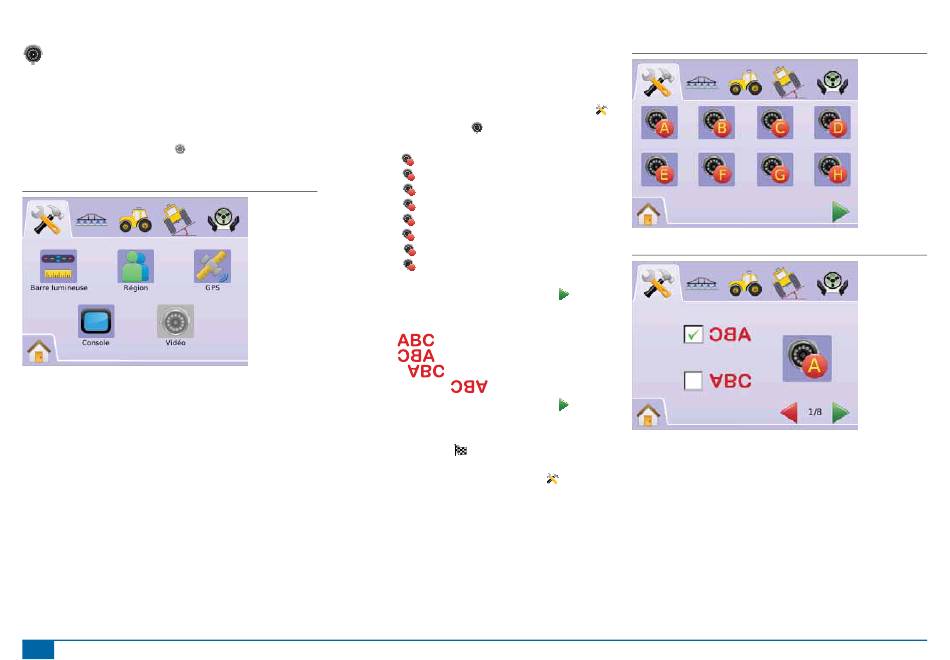

Illustration 2-32: Vidéo indisponible
NOTE : Configuration de la vidéo ne va pas changer le réglage
d'une caméra branchée directement, même si un module de
sélection de vidéo [VSM] est monté sur le système. Ajuster
les options ne va pas avoir de répercussion sur une caméra
en liaison directe.
21
www.teejet.com
Module de sélection vidéo [VSM] à huit voies
Quand un module de sélection vidéo [VSM] à huit (8) voies est
en place dans le système, jusqu'à huit (8) caméras peuvent être
installées et confi gurées.
1. Appuyez sur l'ONGLET CONFIGURATION DU SYSTÈME
2. Appuyez sur l'ICÔNE VIDÉO .
3. Choisissez dans:
►Caméra A
A
►Caméra B
B
►Caméra C
C
►Caméra D
D
►Caméra E
E
►Caméra F
F
►Caméra G
G
►Caméra H
H
OU
Appuyez sur FLÈCHE DROITE PAGE SUIVANTE
naviguer à travers toutes les caméras.
4. Choisissez la/les case(s) à cocher appropriée(s):
►Normal –
►Inverse –
►à l'envers –
►Inverse & à l'envers –
5. Appuyez sur FLÈCHE DROITE PAGE SUIVANTE
naviguer à travers les caméras restantes.
6. Appuyez sur
►DRAPEAU À DAMIER
pour terminer le paramétrage de la
vidéo.
►ONGLET CONFIGURATION DU SYSTÈME
à l'écran principal de confi guration du système.
Illustration 2-33: Module de sélection vidéo [VSM] à huit voies
Illustration 2-34: Configuration caméra
pour
pour
pour retourner
