Zoom avant/arrière & Perspective
Zoom avant/arrière & Perspective est utilisé pour
modifi er la vue "véhicule" ou la perspective jusqu'à
l'horizon, depuis la vue à partir du véhicule jusqu'à la
vue depuis le ciel.
Pour ajuster la vue ou la perspective:
1. Appuyez sur
►les BOUTONS ZOOM AVANT/ARRIÈRE
►l'écran pour activer les icônes et choisissez les ICÔNES
ZOOM AVANT/ARRIÈRE .
◄Le zoom avant va modifier la vue pour la vue "véhicule" en
affichant une boussole sur l'horizon.
◄Le zoom va modifier la vue vers la vue depuis le ciel
NOTE : Appuyez et maintenez enfoncés les BOUTONS ZOOM
AVANT/ARRIÈRE ou les ICÔNES ZOOM AVANT/
ARRIÈRE pour modifier rapidement les paramètres.

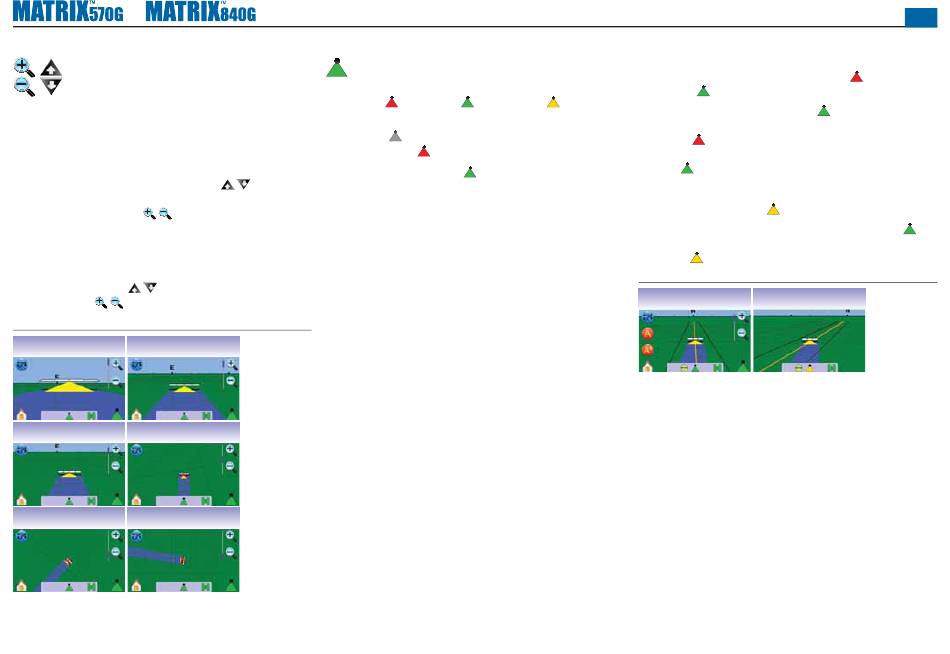

Illustration 3-31: Zoom d'avant en arrière
5 10,0 23
km/h ha Bande
5 10,2 23
km/h ha Bande
5 10,5 23
km/h ha Bande

BoomPilot

BoomPilot est utilisé pour mettre BoomPilot en position
Arrêt/Manuel , Automatique
NOTE : Le GPS est indisponible quand l'ICÔNE BOOMPILOT est
grisée
Arrêt/manuel
NOTE : L'ICÔNE BOOMPILOT
intelligent SmartCable ou un module de commande de
tronçon [SDM] n'est pas en place. Pour activer la rampe
de pulvérisation, il faut utiliser un commutateur d'état. Une
seule largeur de tronçon de rampe va être montrée et la
barre d'état n'aura pas d'icône.
Guidage avec câble intelligent SmartCable
ou module de commande de tronçon [SDM]
• Mettre l'interrupteur général du boîtier de régulation DPAE en
position "marche/on". Les interrupteurs de tronçons de rampe
doivent rester en position "Arrêt/Off".
10,1 • Sur les zones sur lesquelles une application n'est pas voulue,
ha
fermez l'interrupteur principal du boîtier de régulation DPAE
pour fermer les rampes. Mettre l'interrupteur général en
position "marche/on" pour reprendre l'application.
NOTE : Ceci ne s'applique pas à moins qu'un câble SmartCable ou
module de commande de tronçon [SDM] n'est mis en place
10,3
sur le système.
ha
10,6
ha
ou tous ouverts .
. L'icône de la barre d'état BoomPilot va être sur
.
est indisponible si un câble
Arrêt/manuel & Automatique
Pour commuter le BoomPilot entre arrêt/manuel
Automatique
1. Appuyez sur l'ICÔNE BOOMPILOT
◄ arrêt/manuel – L'icône de la barre d'état va se mettre en
Rouge
◄Automatique – L'icône de la barre d'état va se mettre en
Vert .
Mode Tous tronçons ouverts
Pour ouvrir tous les tronçons
1. Appuyez et maintenez enfoncée l'ICÔNE BOOMPILOT
◄Tous ouverts – L'icône de la barre d'état va se mettre en
Jaune .
Illustration 3-32: Automatique vers le Mode "tous tronçons ouverts"
5 10,2 5
km/h ha km/h
44
et
.
.
10,2
ha
