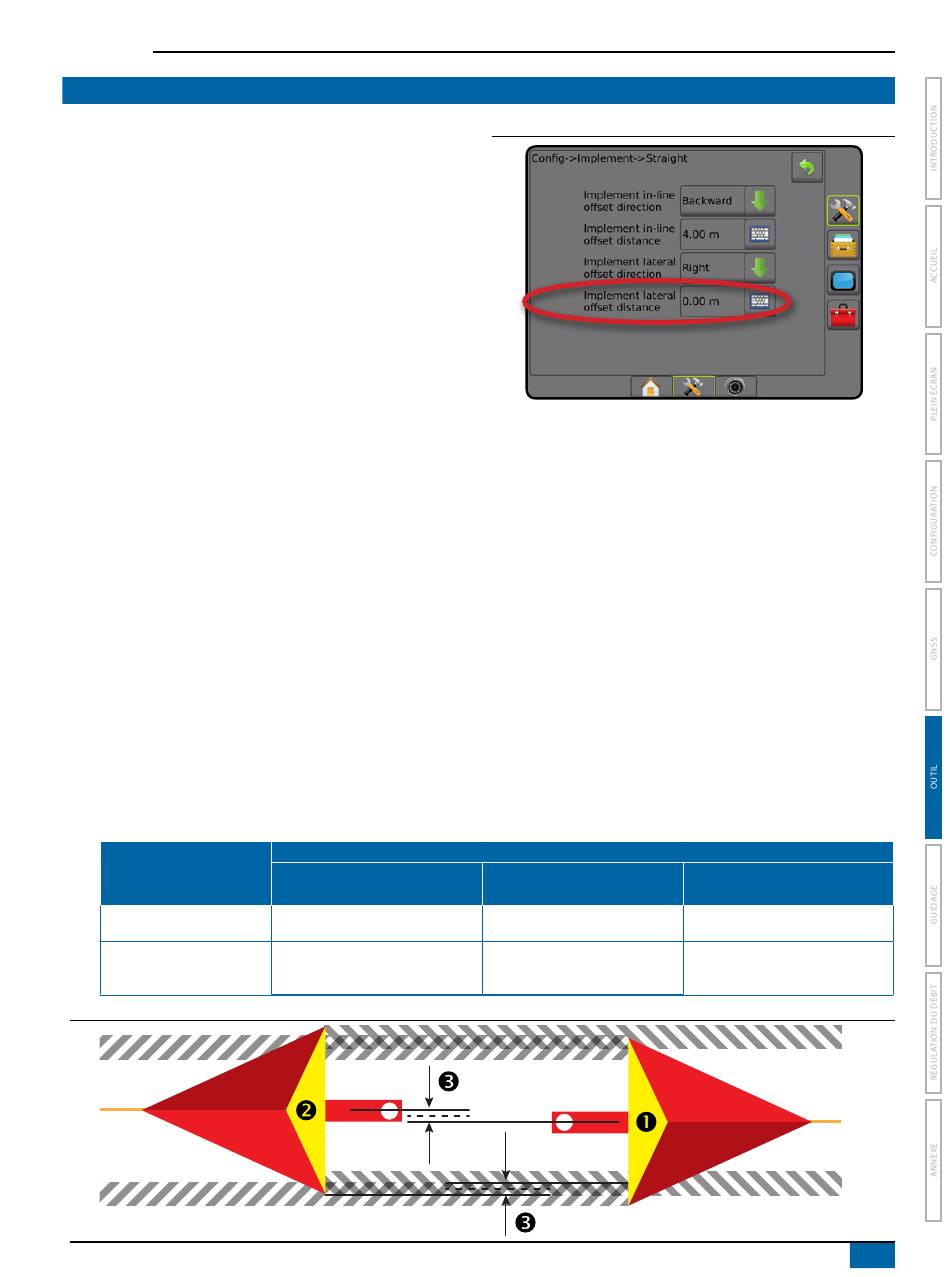

AJUSTEMENT DE LA DISTANCE DE DÉCALAGE LATÉRAL DE L'OUTIL
La distance de décalage de l'outil permet de saisir la distance entre l'axe
médian de la machine et le centre de l'outil. Lorsque la cartographie sur
écran n'affiche aucun redoublement ou intervalle, mais que l'application
sur parcelle produit un redoublement ou intervalle en permanence vers
un seul côté dans la direction du voyage, un ajustement de la distance
de décalage de l'outil doit être calculé et apporté à la valeur de la
distance de décalage de l'outil.
Si vous utilisez un pulvérisateur ou épandeur autopropulsé, utilisez le
calcul d'ajustement de décalage de GNSS pour calculer l'ajustement de
la distance de décalage de l'outil.
Si vous utilisez un outil à traction ou à traîneau, utilisez le calcul
d'ajustement de décalage de l'outil pour calculer l'ajustement de
distance de décalage de l'outil.
REMARQUE : Lors de l'utilisation de la direction assistée/
automatique, si la cartographie sur écran montre
des redoublements et des lacunes, il pourrait
être nécessaire d'apporter des ajustements aux
paramètres de braquage assistés/automatiques.
Calcul du réglage du décalage GNSS
Pour calculer un ajustement du décalage GNSS à l'aide de la même ligne de guidage :
1. Créez une ligne droite AB.
2. Avec la direction assistée/automatique, faites un passage
de la machine.
3. Faites demi-tour et activez la direction assistée/l'autoguidage sur le passage
sur la barre d'attelage ou à côté de la machine ou arrêtez-vous lorsque vous êtes sur la ligne de guidage AB à côté des drapeaux que vous
avez placés lors du passage
4. Mesurez la différence
entre les drapeaux du passage
5. Divisez la distance mesurée
6. Augmentez ou diminuez la distance de décalage selon la valeur de réglage du décalage déterminée lors de l'étape 5, et recommencez le
test. La distance de décalage d'antenne latérale a été correctement ajustée une fois que les voies du véhicule sont au même endroit, lors
de la conduite dans les deux sens. Si ce réglage nécessite que la distance du décalage latéral de l'antenne soit ajustée de plus de 10 cm,
le calibrage automatique doit être recommencé.
Redoublement de
l'application sur parcelle
À droite du passage
A gauche du passage
Figure 6-26 : Distance de décalage GNSS
MATRIX
®
.
par deux. Cette différence correspondra au réglage du décalage.
Paramètres de décalage actuels
Direction de décalage = gauche
Diminuez la valeur de décalage de
la distance
Augmentez la valeur de décalage de
la distance
Pro 570GS • MATRIX
Figure 6-25 : Distance de décalage latéral de l'outil
à au moins 30 mètres et placez les drapeaux sur la barre de tirage ou à côté
sur la même ligne de guidage AB. Placez les drapeaux
et du passage
.
Direction de décalage = droite
Augmentez la valeur de décalage de
la distance
Diminuez la valeur de décalage de
la distance
Pro 840GS
®
Direction de décalage = droite
Distance de décalage = 0 m
Augmentez la valeur de décalage de
la distance
Changez la direction de décalage de l'outil
vers la gauche et augmentez la valeur de
décalage de la distance
55
98-05273-FR R9
