Figure 4-13 : Cartographie et guidage avec une barre de guidage externe
Emplacement de cartographie entré par l'utilisateur
L'emplacement de cartographie établit l'emplacement à partir duquel
le contour et le polygone seront cartographiés.

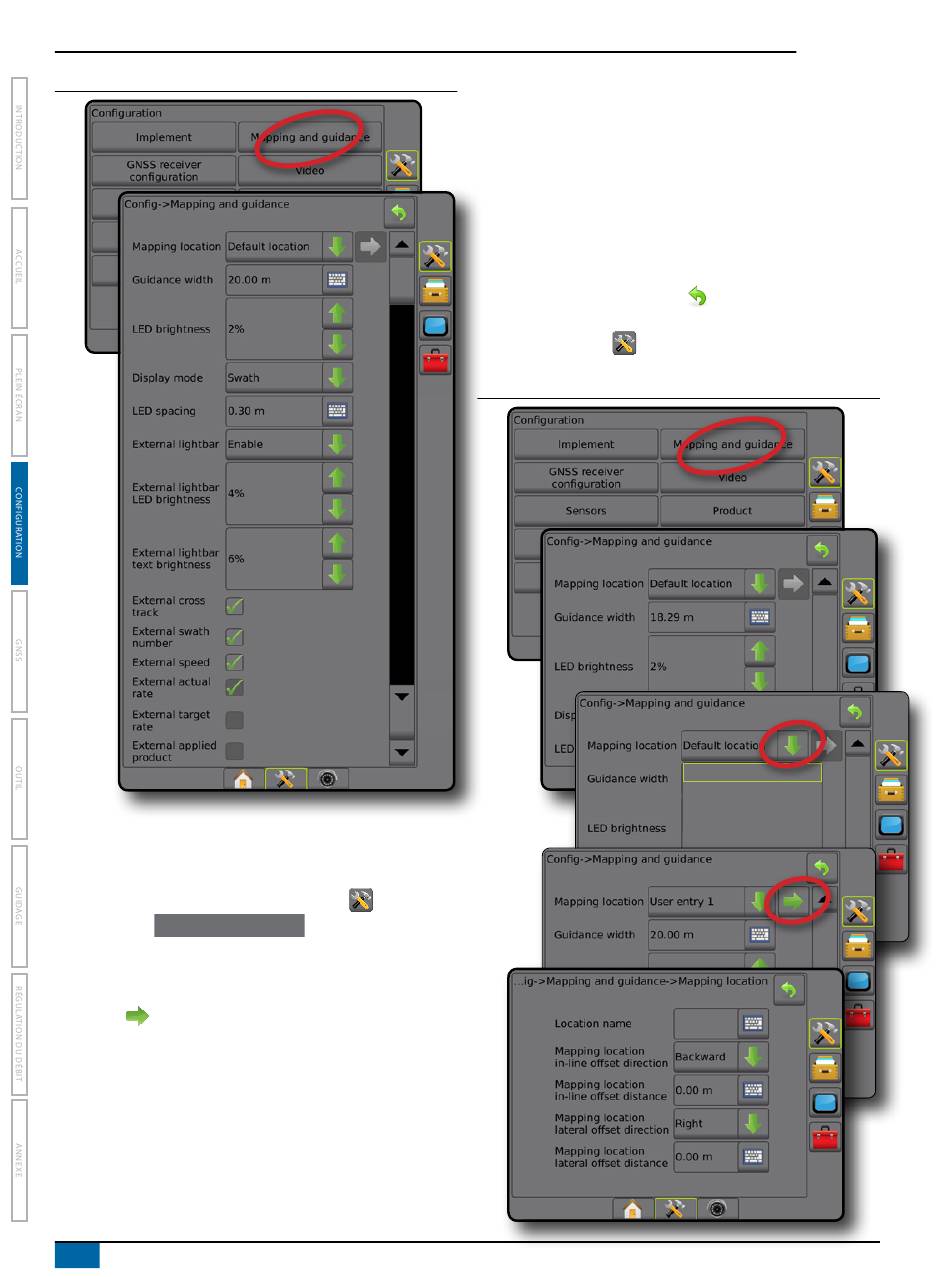

1. Appuyez sur l'onglet latéral CONFIGURATION
2. Appuyez sur
Cartographie et guidage
3. Sélectionnez l'emplacement entré par l'utilisateur dans le menu
déroulant Emplacements de cartographie.
4. Appuyez sur la flèche PAGE SUIVANTE EMPLACEMENT
CARTE
pour configurer les options d'emplacement de
cartographie sélectionnées spécifiques.
5. Sélectionnez :
►Nom de l'emplacement : utilisé pour entrer le nom de
l'emplacement de cartographie pour l'entrée utilisateur
sélectionnée
►Direction de décalage en ligne droite de l'emplacement de
cartographie : permet de sélectionner si l'emplacement de
cartographie est situé devant ou derrière l'antenne GNSS alors
que le véhicule avance en marche avant
18
www.teejet.com
Pro 840GS
®
6. Appuyez sur la flèche RETOUR
Figure 4-14 : Emplacement de cartographie entré par l'utilisateur
.
.
►Distance de décalage en ligne droite de l'emplacement de
cartographie : permet de définir la distance en ligne droite
entre l'antenne GNSS et l'emplacement de cartographie
►Direction de décalage latéral de l'emplacement de cartographie :
permet de sélectionner la direction latérale depuis la ligne
centrale de la machine jusqu'à l'emplacement de cartographie
lorsque l'on est de face dans la machine en marche avant
►Distance de décalage latéral de l'emplacement de cartographie :
permet de définir la distance latérale entre la ligne centrale de la
machine et l'emplacement de cartographie
Cartographie et guidage ou appuyez sur l'onglet latéral
CONFIGURATION
pour revenir à l'écran principal de
configuration.
pour revenir à l'écran
Default location
User entry 1
User entry 2
User entry 3
User entry 4
User entry 5
