Pro 570GS • MATRIX
MATRIX
®
Exigences de configuration minimales du récepteur externe
Avant que la console ne se connecte et ne fonctionne avec un
récepteur GNSS externe, les conditions de configuration minimales
doivent être satisfaites.
Paramètres du port série
Débit en bauds :
Recommandé
FieldPilot Pro /
UniPilot Pro
Bits de données :
Parité :
Bits d'arrêt :
Conditions de branchement du port série
Câble mâle à 9 broches série RS-232
REMARQUE : Il est possible qu'un adaptateur de modem Null soit
nécessaire en fonction des broches du récepteur.
Chaînes NMEA
GGA
VTG facultatif
ZDA
Débit de données GNSS
Lors de l'utilisation du récepteur GNSS interne, le débit de données
GNSS règle le débit de transmission du port GNSS et la fréquence
des messages NMEA disponibles sur le port RS232 de la console.
REMARQUE : FieldPilot Pro / UniPilot Pro exigent les paramètres
rapides ; les options sont donc indisponibles lorsque
FieldPilot Pro / UniPilot Pro sont déverrouillés.
1. Appuyez sur la flèche DESCENDANTE
des options.
2. Sélectionnez :
►Rapide (115 200 + 10 Hz) – débit de transmission 115 200,
GGA à 10 Hz, VTG à 10 Hz, ZDA à 1 Hz
►Lent (19 200 + 5 Hz) – débit de transmission 19 200,
GGA à 5 Hz, VTG à 5 Hz, ZDA à 1 Hz

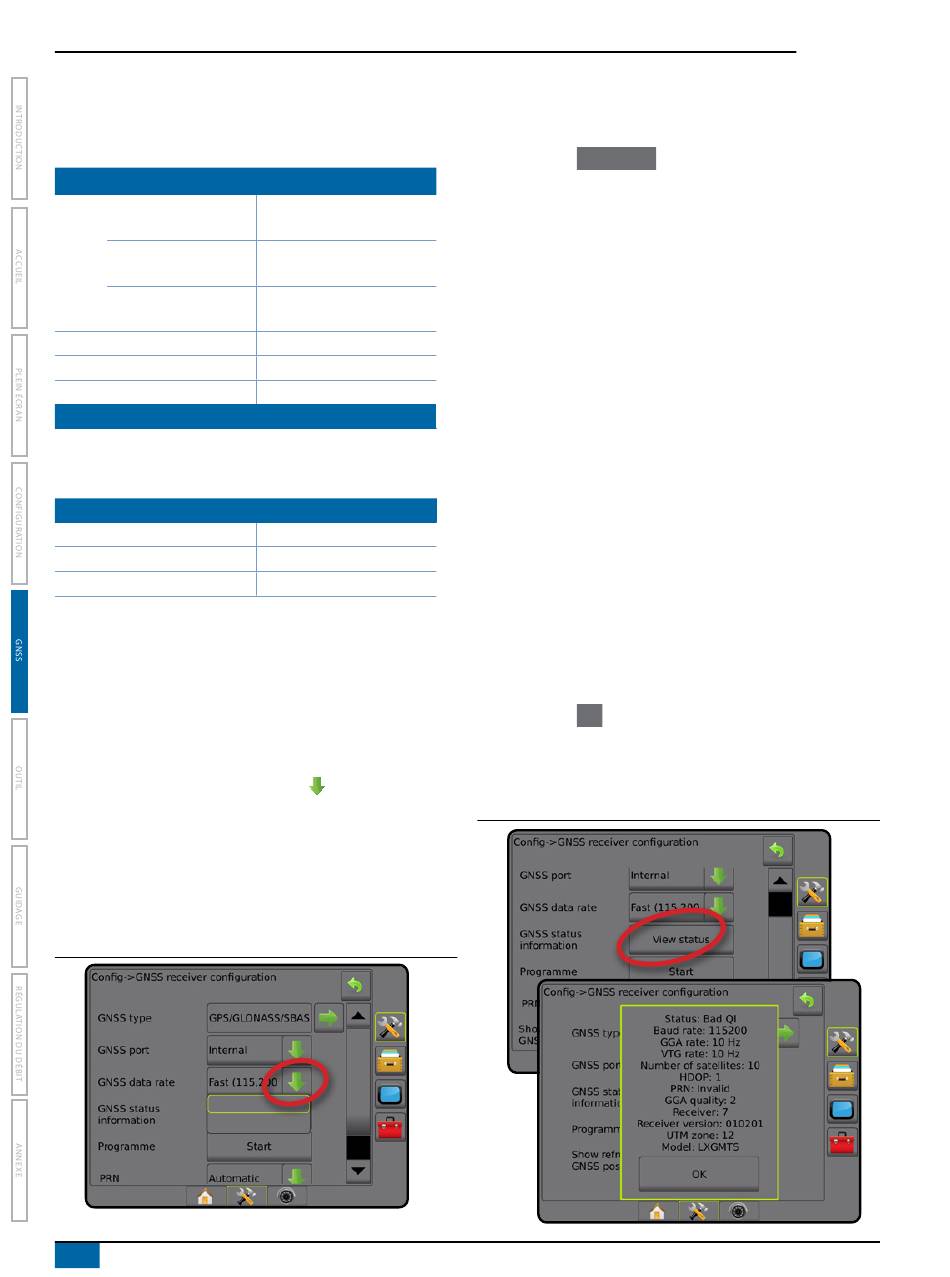

Figure 5-4 : Débit de données GNSS
Fast (115,200 + ...
Slow (19,200 + 5...
40
www.teejet.com
pas autorisé en deçà de
38 400
38 400, 56 000, 57 600,
76 800 ou 115 200
115 200
8
Aucune
1
10,0 Hz
10,0 Hz
1,0 Hz
pour accéder à la liste
Pro 840GS
®
Informations sur l'état du GNSS
Les informations sur l'état du GNSS affichent une capture des
informations sur l'état actuel du GNSS.
1. Appuyez sur
Afficher état
2. Affiche les données, notamment :
◄Débit en bauds : l'état actuel du GNSS
◄État du débit en bauds : le débit selon lequel les informations
sont transférées/ communiquées
REMARQUE : Un débit en bauds minimal sera peut-
être exigé pour certaines versions logicielles afin qu'elles
fonctionnent avec des performances optimales.
◄Débits de données GGA/VTG/TCP : le nombre de positions
GNSS par seconde
◄Nombre de satellites : le nombre de satellites GNSS en vue
(un minimum de 4 est nécessaire pour la DGPS)
◄HDOP : une mesure de la puissance de la géométrie du
satellite sur le plan horizontal. Une valeur HDOP inférieure
à 2 est préférable.
◄PRN : l'identifiant du satellite DGPS actuel
◄Qualité du GGA : l'indicateur de qualité actuel du signal GNSS
(consultez le diagramme des exigences GGA)
◄Récepteur : l'indicateur actuel du récepteur
◄Version de récepteur : la version du logiciel installé sur le récepteur
◄Zone UTM : zone d'emplacement actuel (voir la section
« Coordonnées et zones UTM » de ce manuel)
◄Modèle : les modèles de correction disponibles devant être
utilisés avec la configuration de récepteur actuelle
3. Appuyez sur
pour revenir à l'écran Configuration du
OK
récepteur GNSS.
REMARQUE : Si le GNSS n'est pas disponible, toutes les entrées
seront « non valides ».
Figure 5-5 : Informations sur l'état du GNSS
.
