►Espacement des LED : permet de définir la distance à partir de
la ligne de guidage ou du véhicule que chaque LED allumée
représente
4. Appuyez sur la flèche RETOUR
CONFIGURATION
pour revenir à l'écran principal de
configuration.

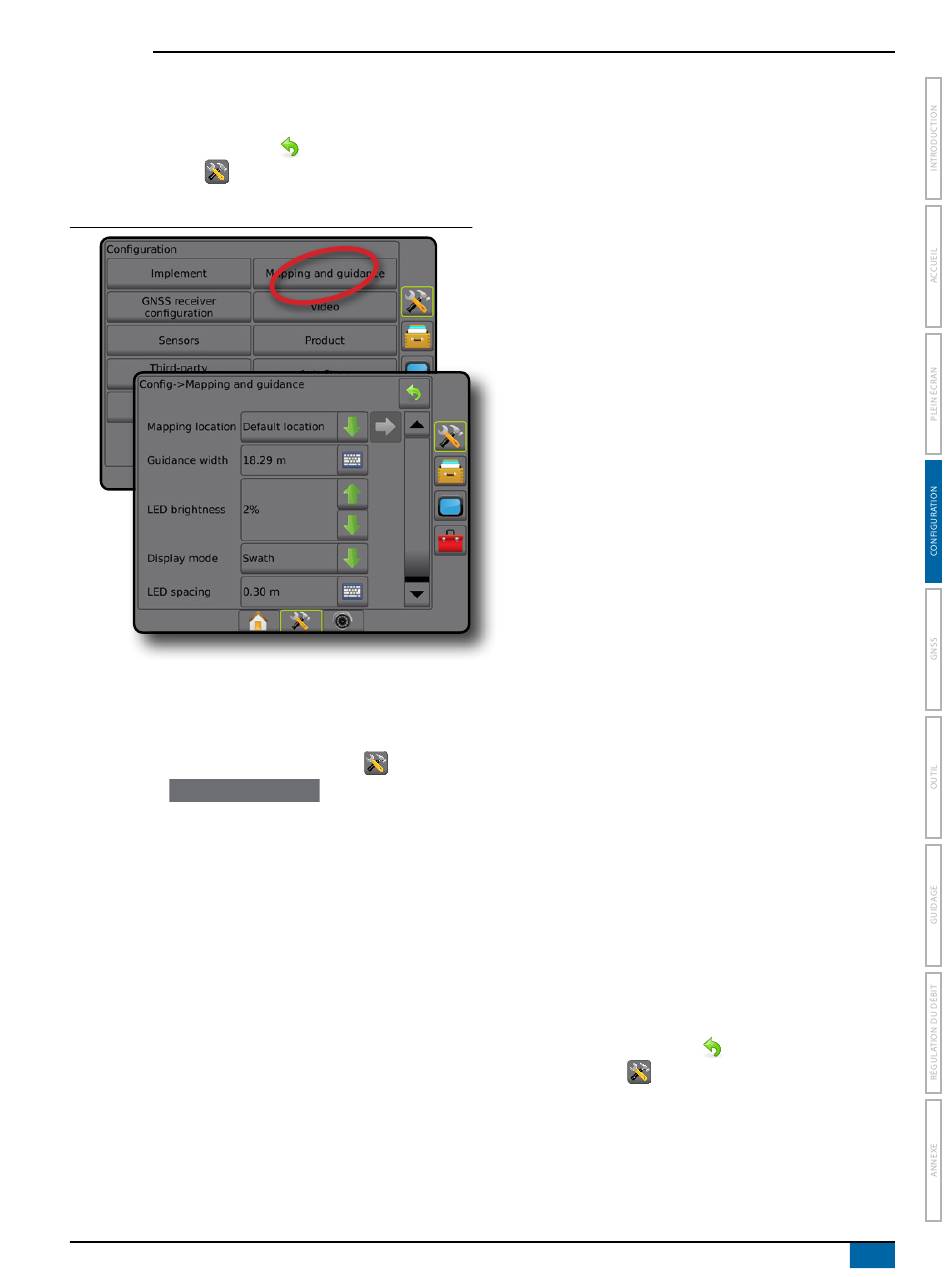

Figure 4-12 : Cartographie et guidage
Cartographie et guidage à l'aide d'une barre de
guidage externe
Des options de configuration supplémentaires sont disponibles
lorsqu'une barre de guidage externe est utilisée.
1. Appuyez sur l'onglet latéral CONFIGURATION
2. Appuyez sur
Cartographie et guidage
3. Sélectionnez parmi :
►Emplacement de cartographie : établit la disposition de
l'emplacement à partir duquel le contour ou le polygone sera
cartographié.
● Emplacement par défaut : lors de la création d'un contour
ou d'un polygone externe, la ligne sera à l'extérieur du
tronçon actif le plus à l'extérieur. Lors de la création d'un
contour intérieur, la ligne de contour sera à l'intérieur du
tronçon actif le plus à l'intérieur. Si aucun tronçon n'est
actif, le contour sera marqué à la fin du tronçon le plus à
l'extérieur.
● Entrée utilisateur : le décalage en ligne et latéral à partir des
directions et distances de l'antenne GNSS peut être spécifié
par l'utilisateur. Un maximum de cinq (5) entrées utilisateur
peuvent être créées. Voir la section « Emplacement de
cartographie entré par l'utilisateur » pour obtenir des détails.
►Largeur de guidage : permet de définir la distance entre les
lignes de guidage
Pro 570GS • MATRIX
MATRIX
®
ou sur l'onglet latéral
.
.
►Luminosité des LED : permet de régler la luminosité des LED
sur la console
►Mode affichage : lorsque la barre de guidage externe est
activée, permet de définir si la barre de guidage représente le
passage ou le véhicule
● Lorsqu'il est défini sur « passage », les LED représentent
l'emplacement de la ligne de guidage et la diode LED en
mouvement représente le véhicule
● Lorsqu'il est défini sur « véhicule », la LED centrale
représente l'emplacement du véhicule et la LED qui se
déplace représente la ligne de guidage
►Espacement des LED :
● Lorsque la barre de guidage externe est activée, définit
l'éloignement à partir de la ligne de guidage ou du véhicule
que chacune des LED éclairées représente
● Lorsque la barre de guidage externe est désactivée, définit
la distance autour de la ligne de guidage qui est perçue
comme l'absence d'erreur
►Barre de guidage externe : active/désactive l'utilisation de la
barre de guidage
4. Avec un module de barre de guidage externe (ELM) activé,
sélectionnez parmi :
►Luminosité des LED de la barre de guidage externe : règle la
luminosité des LED de la barre de guidage externe
►Luminosité du texte de la barre de guidage externe : règle la
luminosité du texte de la barre de guidage externe
►Route externe : active/désactive l'affichage des informations
relatives à l'écart de route sur la barre de guidage externe
►Numéro de passage externe : active/désactive l'affichage
des informations de numéro de passage sur la barre de
guidage externe
►Vitesse externe : active/désactive l'affichage des informations
de vitesse sur la barre de guidage externe
►Débit réel externe [disponible avec le régulateur de débit
d'autres fabricants] : active/désactive l'affichage des
informations de débit réel sur la barre de guidage externe
►Débit cible externe [disponible avec le régulateur de débit
d'autres fabricants] : active/désactive l'affichage des
informations de débit cible sur la barre de guidage externe.
►Bouillie externe appliquée [disponible avec le régulateur de débit
d'autres fabricants] : active/désactive l'affichage des informations
de bouillie appliquée sur la barre de guidage externe
5. Appuyez sur la flèche RETOUR
CONFIGURATION
pour revenir à l'écran principal de
configuration.
Pro 840GS
®
ou sur l'onglet latéral
17
98-05273-FR R9
