Memosens CLS82D
GY GND
YE Com B
GN Com A
–
WH
+
BN

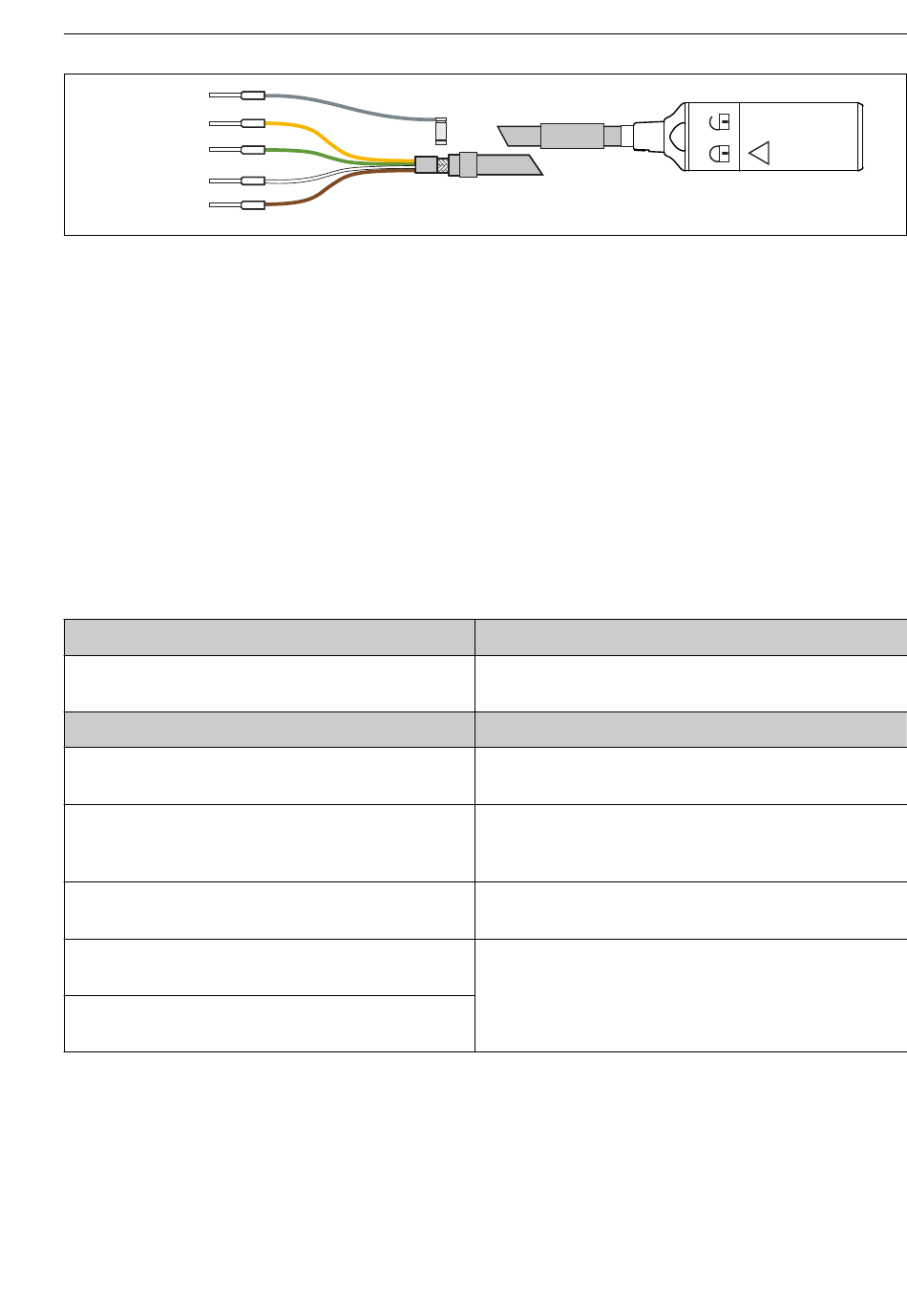

 6 Câble de données Memosens CYK10
5.3

Garantir l'indice de protection

A la livraison, il convient de ne réaliser que les raccordements mécaniques et électriques
décrits dans le présent manuel, qui sont nécessaires à l' a pplication prévue.
‣
Travaillez avec soin.
Sinon, certains indices de protection garantis pour ce produit (étanchéité (IP), sécurité
électrique, immunité CEM) pourraient ne plus être garantis en raison, par exemple de
l' a bsence de couvercles ou de câbles/d' e xtrémités de câble pas ou mal fixés.
5.4 Contrôle du raccordement
État et spécifications de l'appareil
L' e xtérieur du capteur, de la sonde/chambre ou du câble
est-il exempt de dommage ?
Raccordement électrique
Les câbles montés sont-ils exempts de toute contrainte
et non vrillés ?
Les fils de câble sont-ils suffisamment dénudés et
correctement positionnés dans la borne ?
Toutes les bornes à visser sont-elles correctement
serrées ?
Toutes les entrées de câble sont-elles montées, serrées
et étanches ?
Toutes les entrées de câble sont-elles installées vers le
bas ou montées sur le côté ?
6

Mise en service

Avant la mise en service initiale, s' a ssurer que :
• Le capteur est correctement monté
• Le raccordement électrique est correct
Endress+Hauser
E / Y N G
Action
‣
Procéder à un contrôle visuel.
Action
‣
Procéder à un contrôle visuel.
‣
Détordre les câbles.
‣
Procéder à un contrôle visuel.
‣
Tirer légèrement pour vérifier qu' i ls sont correctement
fixés.
‣
Serrer les bornes à visser.
‣
Procéder à un contrôle visuel.
Dans le cas des entrées de câble latérales :
‣
Diriger les boucles de câble vers le bas afin que l' e au
puisse s' é couler.
Mise en service
A0024019
15
