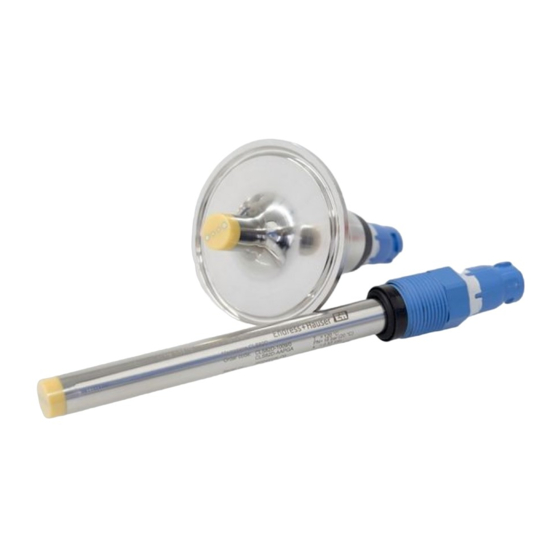

- Page 1 Products Solutions Services BA01326C/14/FR/06.20 71494603 2020-05-31 Manuel de mise en service Memosens CLS82D Capteurs de conductivité hygiéniques Numérique avec technologie Memosens Constante de cellule c = 0,57 cm...
-
Page 2: Table Des Matières
Sommaire Memosens CLS82D Sommaire Informations relatives au Solutions d' é talonnage ....21 Kit d' é talonnage ....21 document . -
Page 3: Informations Relatives Au
Memosens CLS82D Informations relatives au document Informations relatives au document Mises en garde Structure de l'information Signification Cette information attire l' a ttention sur une situation dangereuse. DANGER Si cette situation n' e st pas évitée, cela aura pour conséquence des blessures Cause (/conséquences) -
Page 4: Consignes De Sécurité
Utilisation conforme Le capteur de conductivité Memosens CLS82D est utilisé pour mesurer la conductivité faible à élevée de liquides dans des applications soumises à des exigences hygiéniques. Grâce à sa large gamme de mesure, l'appareil peut être utilisé dans un grand nombre d'applications, p. -
Page 5: Sécurité De Fonctionnement
Memosens CLS82D Consignes de sécurité fondamentales Immunité aux parasites CEM • La compatibilité électromagnétique de l' a ppareil a été testée conformément aux normes internationales en vigueur pour le domaine industriel. • L' i mmunité aux interférences indiquée n' e st valable que pour un appareil raccordé... - Page 6 Consignes de sécurité fondamentales Memosens CLS82D • Les raccords process non métalliques doivent être protégés contre le chargement électrostatique (même lorsqu' i ls sont utilisés en zone Ex 1 (2G)). • Le câble de mesure CYK10-G et sa tête de raccordement doivent être protégés contre le chargement électrostatique s' i l traverse une zone 0.
-
Page 7: Réception Des Marchandises Et Identification Du Produit
Memosens CLS82D Réception des marchandises et identification du produit CSA IS/NI Cl.1 Div.1&2 Grp.:A-D Type Temp. produit T pour classe de température (Tn) CLS82D -20 ˚C ≤ Ta ≤ +140 ˚C (T3) -20 ˚C ≤ Ta ≤ +115 ˚C (T4) -20 ˚C ≤... -
Page 8: Identification Du Produit
Réception des marchandises et identification du produit Memosens CLS82D Identification du produit 3.2.1 Code de type pour les versions avec protection contre les explosions ATEX II 1G Ex ia IIC T3/T4/T6 Ga Type Agrément Version CLS82D ATEX Raccords process, matériaux, sans importance pour Ex... -
Page 9: Contenu De La Livraison
Une nouvelle fenêtre (Device Viewer) s' o uvre. Toutes les informations relatives à votre appareil s' a ffichent dans cette fenêtre, de même que la documentation du produit. Adresse du fabricant Endress+Hauser Conducta GmbH+Co. KG Dieselstraße 24 D-70839 Gerlingen Contenu de la livraison La livraison comprend : •... -
Page 10: Certificats Et Agréments
Réception des marchandises et identification du produit Memosens CLS82D Certificats et agréments 3.4.1 Marquage Déclaration de conformité Le système satisfait aux exigences des normes européennes harmonisées. Il est ainsi conforme aux prescriptions légales des directives UE. Par l' a pposition du marquage , le fabricant certifie que le produit a passé... -
Page 11: Montage
Memosens CLS82D Montage Montage Conditions de montage ‣ Avant l' i nstallation : Retirer le capot de protection noir de l' é lément sensible. Il est recommandé de procéder à une installation symétrique pour garantir la linéarité. La distance entre les parois latérales et les parois opposées doit être d' a u moins 15 mm. - Page 12 Montage Memosens CLS82D A0024626 2 Schéma de principe du capteur dans un espace de montage réduit Distance par rapport à la paroi Largeur de l' e space 1.20 1.10 1.00 0.90 0.80 0.12 0.39 0.59 0.79 a [inch] 0.20 A0034378 ...
-
Page 13: Contrôle Du Montage
Memosens CLS82D Montage 1.06 1.04 1.02 1.00 0.98 0.96 0.94 b [mm] 0.12 0.20 0.39 0.59 0.79 b [inch] A0024616 4 Relation entre le facteur d' i nstallation f et la largeur de l' e space b Paroi non conductrice Paroi conductrice 4.1.1... -
Page 14: Raccordement Électrique
Raccordement électrique Memosens CLS82D Raccordement électrique AVERTISSEMENT L'appareil est sous tension ! Un raccordement non conforme peut entraîner des blessures pouvant être mortelles ! ‣ Seuls des électriciens sont habilités à réaliser le raccordement électrique. ‣ Les électriciens doivent avoir lu et compris le présent manuel de mise en service et respecter les instructions y figurant. -
Page 15: Câblage En Bref
Memosens CLS82D Raccordement électrique Câblage en bref CYK10 CYK10 Ex ia Ga Ex ia Ga CPS41D CPS341D CPS11D CPS42D CPS12D CPS71D CPS72D CPS91D CPS92D CLS16D CPS16D CLS15D CPS76D COS22D CLS21D CLS82D CPS96D CPS471D CPS171D CPS491D CPS441D COS51D CLS50D A0031174 5 Raccordement électrique en environnement explosible... -
Page 16: Raccordement Du Capteur
Raccordement électrique Memosens CLS82D Raccordement du capteur Le capteur est raccordé au transmetteur via le câble de données Memosens CYK10. Com B Com A – A0024019 6 Câble de données Memosens CYK10 Garantir l'indice de protection A la livraison, il convient de ne réaliser que les raccordements mécaniques et électriques décrits dans le présent manuel, qui sont nécessaires à... -
Page 17: Mise En Service
Memosens CLS82D Mise en service Mise en service Avant la première mise en service, s' a ssurer que : • Le capteur est correctement monté • Le raccordement électrique a été correctement réalisé Vérifier les réglages de compensation de température et d' a mortissement sur le transmetteur. -
Page 18: Étalonnage Du Capteur
Réparation Memosens CLS82D AVERTISSEMENT Thiourée Nocive en cas d' i ngestion ! Preuves limitées de la cancérogénicité ! Risque possible pendant la grossesse d' e ffets néfastes pour l' e nfant ! Dangereuse pour l' e nvironnement avec des effets à... -
Page 19: Mise Au Rebut
Memosens CLS82D Accessoires directives légales, Endress+Hauser est tenu de suivre des procédures définies en ce qui concerne les appareils retournés ayant été en contact avec le produit. Pour garantir un retour rapide, sûr et professionnel de l' a ppareil : ‣... -
Page 20: Manchon À Souder
Accessoires Memosens CLS82D Manchon à souder G1¼ G1¼ Ø28 (1.1) Ø28(1.1) 15° Ø25(0.98) Ø25(0.98) A0034415 A0034416 Uniquement pour CLS82D-**NA* • Manchon à souder de sécurité DN25, droit, inox 1.4435, L=30 ; réf. 51508051 • Manchon à souder de sécurité DN25, coudé, inox 1.4435, L=30/40 ; réf. 51508052 Uniquement pour CLS82D-**NB* •... -
Page 21: Solutions D'étalonnage
Memosens CLS82D Accessoires Solutions d'étalonnage Solutions d'étalonnage de la conductivité CLY11 Solutions de précision référencées selon SRM (Standard Reference Material) par NIST pour l' é talonnage qualifié des ensembles de mesure de conductivité conformément à ISO 9000 • CLY11-A, 74 μS/cm (température de référence 25 °C (77 °F)), 500 ml (16.9 fl.oz) Réf. -
Page 22: Caractéristiques Techniques
Caractéristiques techniques Memosens CLS82D Caractéristiques techniques 10.1 Entrée 10.1.1 Grandeurs mesurées • Conductivité • Température 10.1.2 Gammes de mesure Conductivité 1 µS/cm à 500 mS/cm Température -5 à 120 °C (23 à 248 °F) 10.1.3 Constante de cellule c = 0,57 cm 10.1.4... -
Page 23: Environnement
Memosens CLS82D Caractéristiques techniques 10.3 Environnement 10.3.1 Température ambiante –20 … 60 °C (–4 … 140 °F) 10.3.2 Température de stockage -25 à +80 °C (-10 à +180 °F) 10.3.3 Humidité 5 à 95 % 10.3.4 Indice de protection IP 68 / NEMA type 6P (colonne d' e au de 1 m, 25 °C, 168 h) 10.4... -
Page 24: Construction Mécanique
Caractéristiques techniques Memosens CLS82D 10.5 Construction mécanique 10.5.1 Poids Env. 0,06 à 0,950 kg (0.13 à 2.09 lbs) selon la version 10.5.2 Matériaux en contact avec le produit Elément sensible : Platine et céramique (oxyde de zirconium) Raccord process : Inox 1.4435 (AISI 316L) -
Page 25: Déclaration De Conformité
Memosens CLS82D Déclaration de conformité UE Déclaration de conformité UE Endress+Hauser... -
Page 26: Index
Index Memosens CLS82D Index Agréments Identification du produit ....9 Marine ..... 10 Incertitude de mesure . - Page 27 Memosens CLS82D Index Symboles ..... . . 3 Température ambiante ....23 Température de process .
- Page 28 *71494603* 71494603 www.addresses.endress.com...
