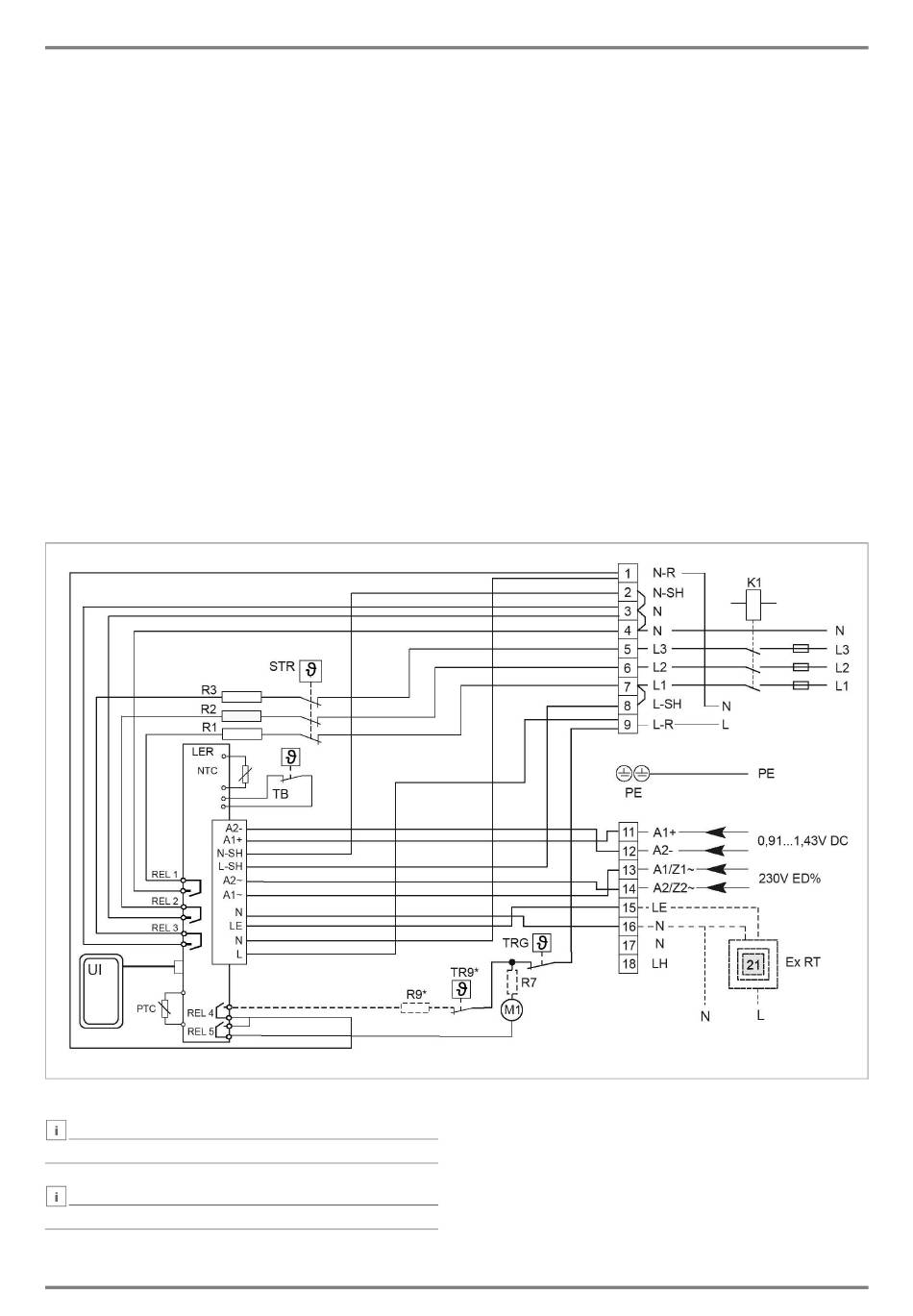

Schéma de câblage
A1+, A2- Signal CC pilotage de la charge
A1~, A2~ Signal AC pilotage de la charge
Ex RT Thermostat d'ambiance externe (option)
K1 Contacteur de chauffage
L1, L2, L3 Phase
LE Commande marche/arrêt du ventilateur
LER Régulateur de la charge et la restitution de cha-
leur
LH Commande marche/arrêt du chauffage
d'appoint
L-R Phase régulateur
L-SH Phase commande marche/arrêt directe
M1 Ventilateur
N Neutre
N-R Neutre régulateur
REMARQUE
L-R - Tension / Phase permanente.
REMARQUE
L-R et LE doivent être la même phase.
FR-18
N-SH Neutre commande marche/arrêt directe
NTC Sonde de chaleur résiduelle (noyau)
PE Conducteur de protection
PTC Sonde de température ambiante
REL 1 - 5 Relais 1 - 5 (régulateur)
R1-R3 Résistances
R7 Résistance protectrice
R9 Chauffage d'appoint (option)
STR Thermostat de sécurité
TB Limiteur de température de sécurité
TR9 Régulateur de température chauffage d'appoint
TRG Régulateur de température grille d'aération
UI Panneau de commande, afficheur
