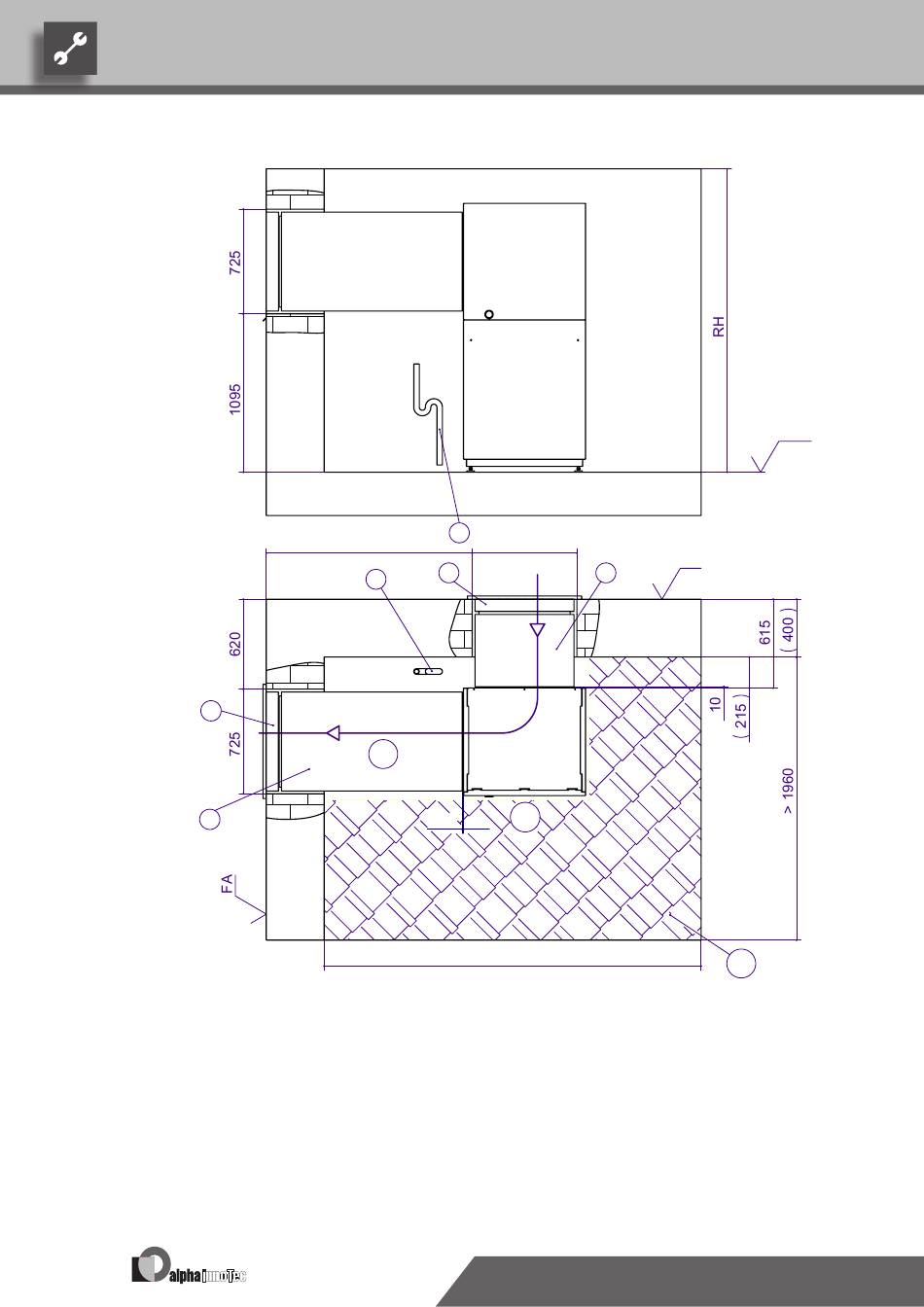

schéma d'installation : Variante 2
V2
F
E
D
C
B
Légend: FR819284c-2
Legende: DE819284c
Toutes les cotes en mm.
Technische Änderungen vorbehalten.
V2 Version 2
Alle Maße in mm.
RH Hauteur de local au moins 2100
V2 Version 2
OKF Bord supérieur sol fini
RH Raumhöhe min. 2100
OKF Oberkante Fertigfußboden
FA Fertigaussenfassade
FA Façade extérieure finie
LR Luftrichtung
LR Direction de l'air
BS Bedienseite
BS Côté commande
FS Schraffierte Fläche Freiraum für Servicezwecke.
A
Surface grisée : espace libre aux fins
FS
de service
32
1
2
1
2
LR
5
2
3
1
725
1425
2
BS
10
> 2610
Pos. Désignation
1 Ecoulement de condensat (eau de condensation)
2 Prise de lumière d'au moins 1000x600 +
grille métallique 810x810 ou
grille de protection contre les intempéries 830x850 prévus.
4 Accessoire gaine d'air 685x685x450
5 Accessoire gaine d'air 685x685x1250
Sous réserve de modifications techniques.
FR830314/181010
3
4
lWc 100, lWc 120
FA
4
FS
