Commande du poste – éléments de commande
Aperçu des zones de commande
Pos. Symbole Description
6
4.1.2

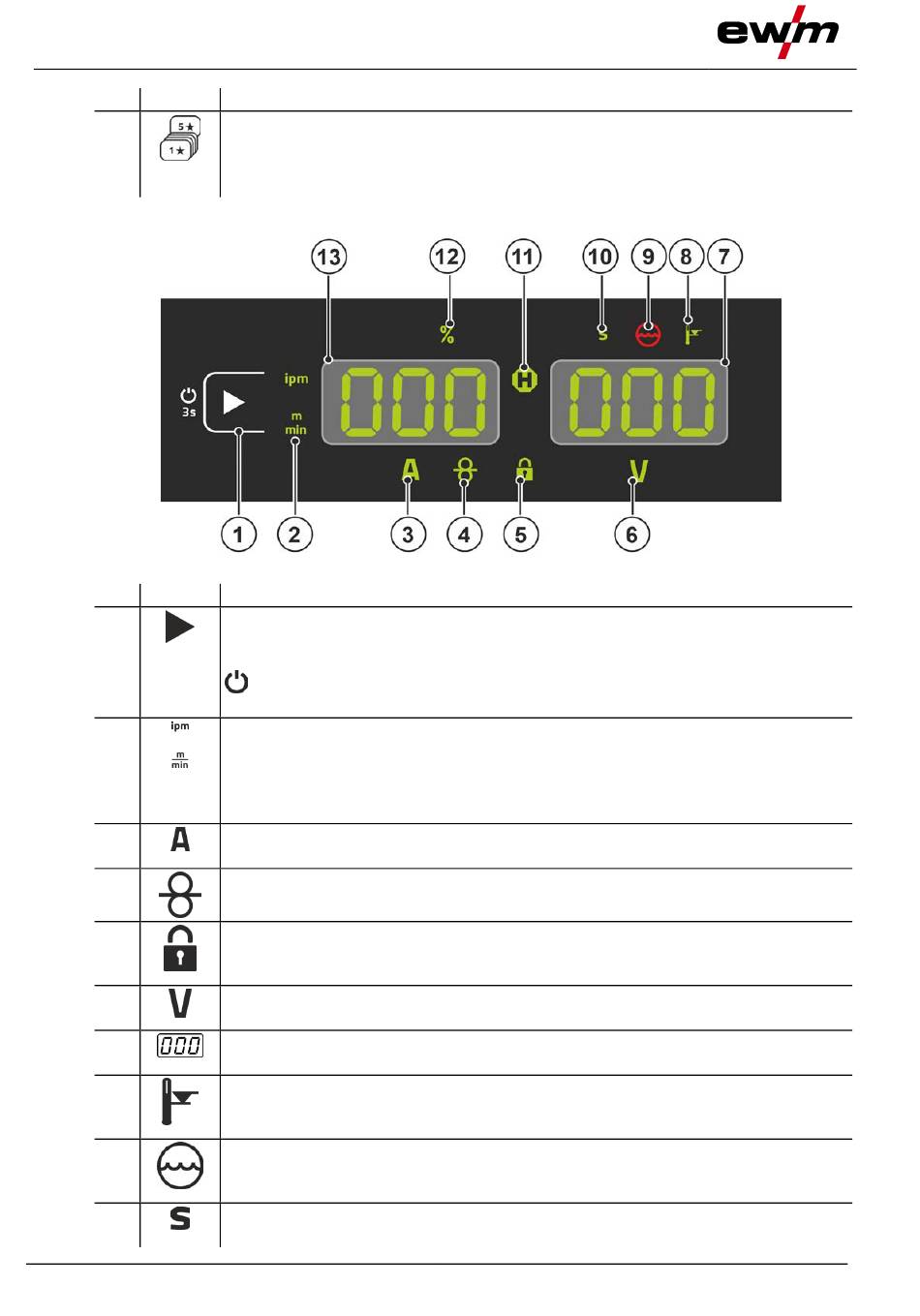

Zone de commande B
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
16
0
Bouton-poussoir – Favoris JOB > voir le chapitre 4.3.5
•-----------Pression courte sur le bouton : charger un favori
•-----------Pression prolongée sur le bouton (>2 s) : enregistrer un favori
•-----------Pression prolongée sur le bouton (>12 s) : supprimer un favori
0
Bouton-poussoir Affichage à gauche/fonction Verrouillage
Commutation de l'affichage de l'appareil sur différents paramètres de soudage Les sig-
naux lumineux indiquent les paramètres sélectionnés.
------- Après 3 s d'actionnement, le générateur passe en mode Verrouil-
lage > voir le chapitre 4.3.4.
Signal lumineux Unité de la vitesse de fil
m/min --- La valeur du paramètre s'affiche en mètres par minute.
ipm ------- La valeur du paramètre s'affiche en pouces par minute.
Commutation entre le système métrique et impérial par des paramètres spéciaux
« P29 » > voir le chapitre 5.8.
Signal lumineux Courant de soudage
Affichage du courant de soudage en ampères.
Signal lumineux, Vitesse du fil
S'allume lorsque la vitesse du fil est indiquée.
Signal lumineux Fonction Verrouillage
Activation et désactivation à l'aide du bouton-poussoir Affichage à gauche/Fonction
Verrouillage
Signal lumineux de la tension de soudage
S'allume lors de l'affichage de la tension de soudage en volts.
Affichage, droite > voir le chapitre 4.2
V --------- Tension de soudage
Signal lumineux Dépassement de température/Erreur refroidissement de la tor-
che de soudage
Pour les messages d'erreurs > voir le chapitre 7
Signal lumineux Erreur de liquide de refroidissement
Indique une perte de pression ou un niveau de liquide de refroidissement bas dans le
circuit du liquide de refroidissement.
Signal lumineux Secondes
La valeur affichée est indiquée en secondes.
Illustration 4-3
099-0M37XS-EW502
21.01.2022
