Commande du poste – éléments de commande

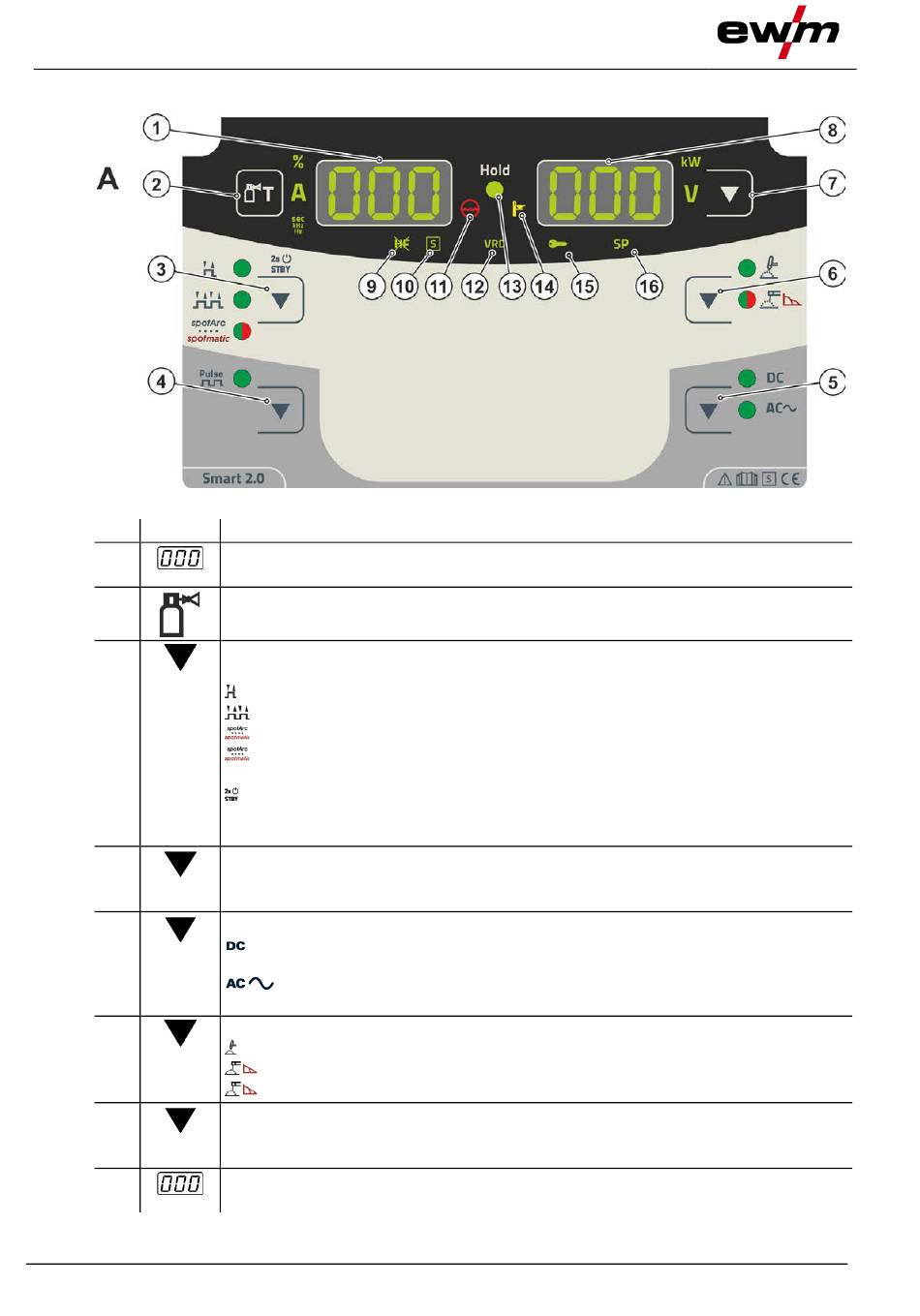

Aperçu des zones de commande
4.1.1
Zone de commande A
Pos. Symbole Description
1
2
3
4
5
6
7
8
10
0
Affichage des données de soudage (à trois chiffres)
Affichage des paramètres de soudage et de leur valeur > voir le chapitre 4.2
Bouton-poussoir test gaz / rinçage du faisceau > voir le chapitre 5.1.1
Bouton-poussoir Mode opératoire > voir le chapitre 5.1.5 / Mode économie
d'énergie > voir le chapitre 5.3
--------- 2 temps
------- 4 temps
------- Procédé de soudage par points spotArc - Le signal lumineux s'allume en vert
------- Procédé de soudage par points spotmatic - Le signal lumineux s'allume en
rouge
--------- Après un appui long sur la touche, le générateur passe en mode économie
d'énergie.
Pour la réactivation, il suffit d'actionner un élément de commande au choix.
Bouton-poussoir soudage pulsé
TIG ------ soudage pulsé > voir le chapitre 5.1.6
Électrode enrobée soudage pulsé > voir le chapitre 5.2.5
Bouton-poussoir Polarité du courant de soudage
-------- Soudage au courant continu avec polarité négative sur la torche de soudage
(ou sur le porte-électrodes) par rapport à la pièce.
-- Soudage au courant alternatif/Formes de courant
alternatif > voir le chapitre 5.1.3.3
Bouton-poussoir Mode opératoire de soudage
--------- Soudage TIG
----- Soudage à l'électrode enrobée (le signal lumineux s'allume en vert)
----- Réglage Arcforce (le signal lumineux s'allume en rouge)
Bouton-poussoir Commutation affichage
kW ------- Affichage de la puissance de soudage
V --------- Affichage de la tension de soudage
Affichage des données de soudage (à trois chiffres)
Affichage des paramètres de soudage et de leur valeur > voir le chapitre 4.2
Illustration 4-2
099-00T404-EW502
02.07.2020
