Commande du poste – éléments de commande
Utilisation de la commande du générateur
4.3
Utilisation de la commande du générateur
4.3.1
Vue principale
Après la mise en marche du générateur ou une fois le paramétrage terminé, la commande du générateur
revient toujours à l'affichage principal. Ceci signifie que les réglages préalablement sélectionnés ont été
repris (éventuellement indiqués par des signaux lumineux) et que la valeur de consigne de la vitesse de
dévidage du fil est affichée dans l'affichage des données de soudage de gauche. La tension de soudage
(V) est affichée à droite.
4.3.2
Réglage de la puissance de soudage
Le réglage de la puissance de soudage est effectué à l'aide du bouton tournant (molette cliquable)
Vitesse de dévidage du fil/courant de soudage. Les paramètres et les réglages peuvent également être
modifiés dans les différents menus du générateur.
4.3.3
Modifier les réglages de base (menu de configuration du générateur)
Le menu de configuration du générateur permet de modifier les fonctions de base du système de sou-
dage. Ces réglages doivent uniquement être effectués par des utilisateurs expérimentés > voir le chapi-
tre 5.9.
4.3.4
Fonction Verrouillage
La fonction Verrouillage sert de protection contre le déréglage par inadvertance de l'appareil.
Par une pression longue sur une touche à partir de n'importe quelle commande du générateur ou compo-
sants accessoires arborant le symbole
en appuyant longuement sur la touche.
4.3.5
JOB favoris
Les favoris sont des emplacements d'enregistrement supplémentaires, qui permettent d'enregistrer
par ex. les tâches de soudage fréquemment employées, les programmes et leurs réglages et de les char-
ger si nécessaire. Le statut des favoris (chargé, modifié, non chargé) est indiqué par des signaux lumi-
neux.
•
Au total, 5 favoris (emplacements d'enregistrement) sont disponibles pour des réglages quelconques.
Pos. Symbole Description
1
2
18
, l'utilisateur peut activer et désactiver la fonction Verrouillage
0
Signal lumineux Statut du favori
--------- Signal lumineux vert : favori chargé, réglages du favori et réglage actuel du
générateur identiques
--------- Signal lumineux rouge : favori chargé, mais les réglages du favori et le
réglage actuel du générateur ne sont pas identiques (par ex. point de travail a
été modifié)
----------- Le signal lumineux est éteint : favori non chargé (par ex. numéro JOB modi-
fié)
Bouton-poussoir – Favoris JOB
•-----------Pression courte sur le bouton : charger un favori
•-----------Pression prolongée sur le bouton (>2 s) : enregistrer un favori
•-----------Pression prolongée sur le bouton (>12 s) : supprimer un favori

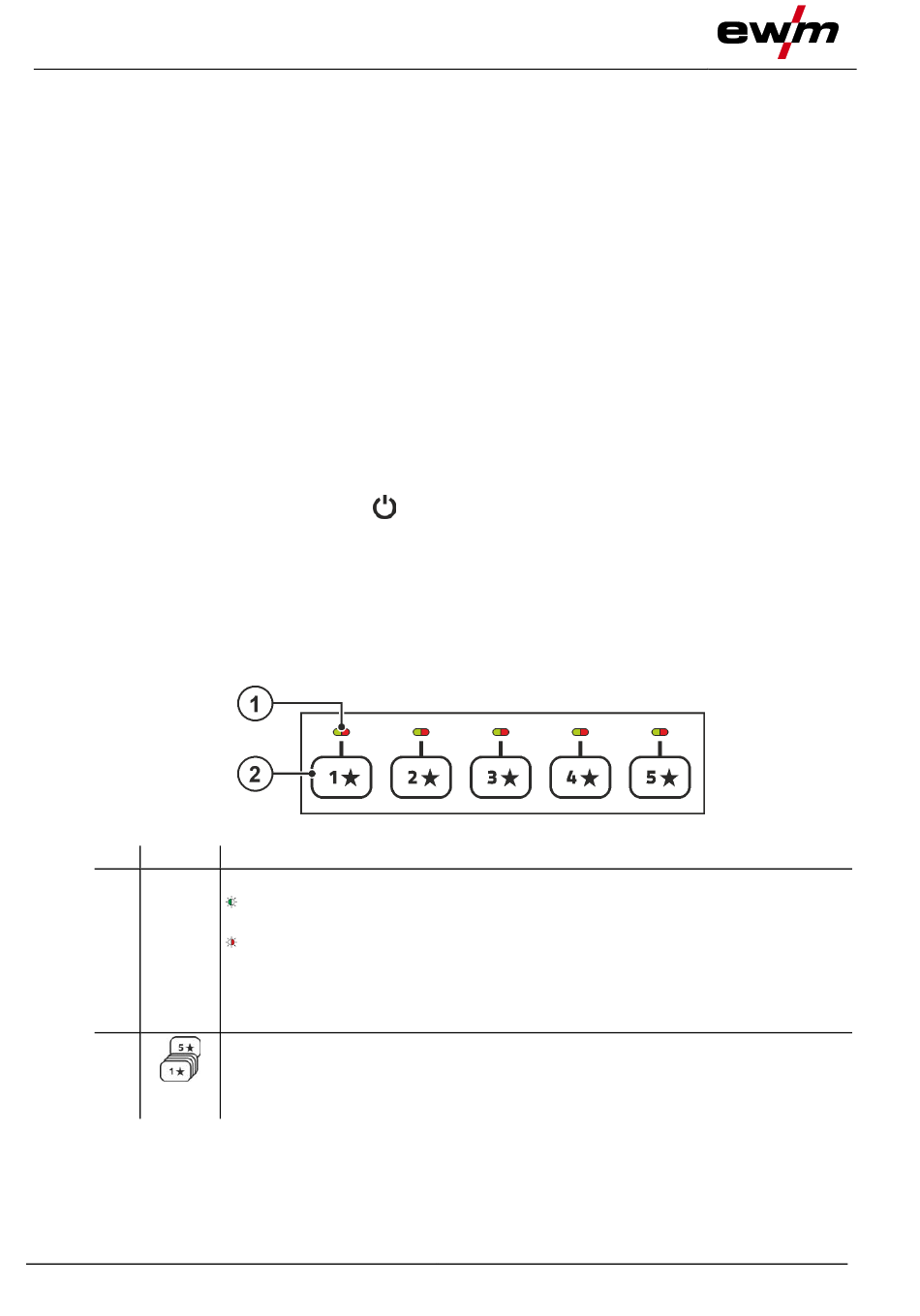

Illustration 4-5
099-0M37XS-EW502
21.01.2022
