4 Uso

4 Uso
4.1

Panoramica degli elementi di comando

Gli elementi di comando si trovano sotto la copertura del
pannello di controllo.
2

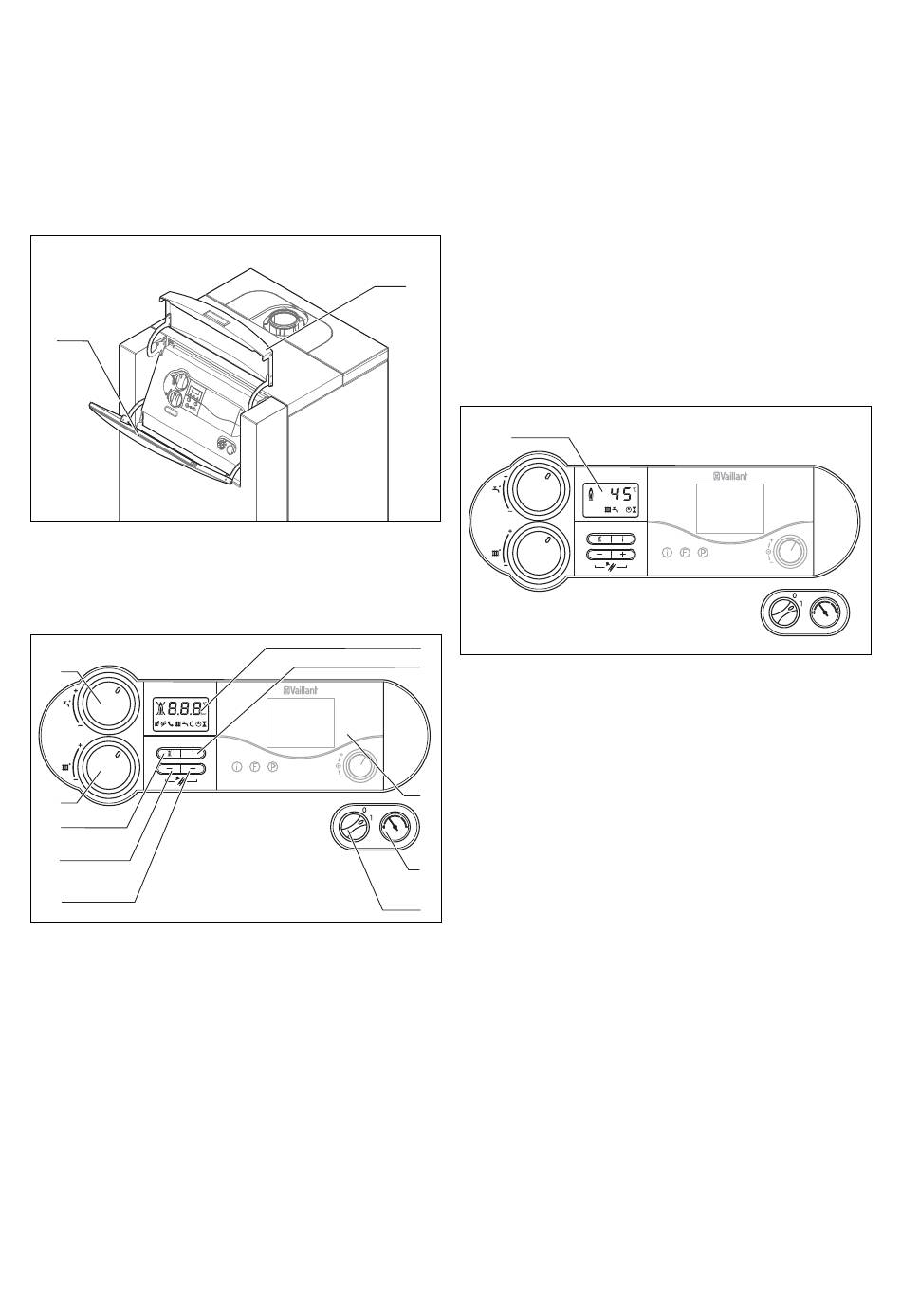

Fig. 4.1 Aprire la copertura del pannello di controllo
• Sollevare la parte superiore (1) della copertura:
la parte anteriore della copertura (2) si apre automati-
camente verso il basso.
10
9
8
7
6
Fig. 4.2 Elementi di comando
Gli elementi di comando hanno le seguenti funzioni.
1 Display d'indicazione della temperatura attuale, della mo-
dalità di funzionamento o di particolari informazioni sup-
plementari
2 Pulsante "i" per richiamare informazioni
3 Centralina di regolazione (accessorio)
4 Manometro che indica la pressione di riempimento o di
esercizio nell'impianto di riscaldamento
5 Interruttore generale per accendere e spegnere l'apparec-
chio
8
6 Tasto "+" per sfogliare in avanti nel display (utilizzato dal
tecnico abilitato per effettuare le impostazioni ed eseguire
la ricerca degli errori) o visualizzare la temperatura del
bollitore (bollitore esterno con sensore)
7 Tasto "-" sfogliare all'indietro nel display (utilizzato dal
tecnico abilitato per effettuare le impostazioni ed eseguire
la ricerca degli errori) e visualizzare la pressione di riempi-
mento dell'impianto nel display
8 Pulsante "Sblocco" per il ripristino a seguito di determina-
te anomalie
9 Manopola di regolazione della temperatura di mandata ri-
1
scaldamento
10 Manopola di regolazione della temperatura del bollitore
Sistema di informazione e analisi digitale
(sistema DIA)
1
1
2
Fig. 4.3 Display del sistema DIA
La caldaia a gas è dotata di un sistema di informazione e
analisi digitale (sistema DIA). Questo sistema fornisce in-
formazioni sullo stato di funzionamento dell'apparecchio
e consente di eliminarne i disturbi.
Durante il normale funzionamento della caldaia, il di-
3
splay (1) del sistema DIA indica l'attuale temperatura di
mandata del riscaldamento (nell'esempio della figura 4.3,
bar
45 °C). In caso di errore l'indicazione della temperatura
viene sostituita dal relativo codice di errore.
4
5
Istruzioni per l'uso ecoVIT plus 0020055033_00
