Mise en service

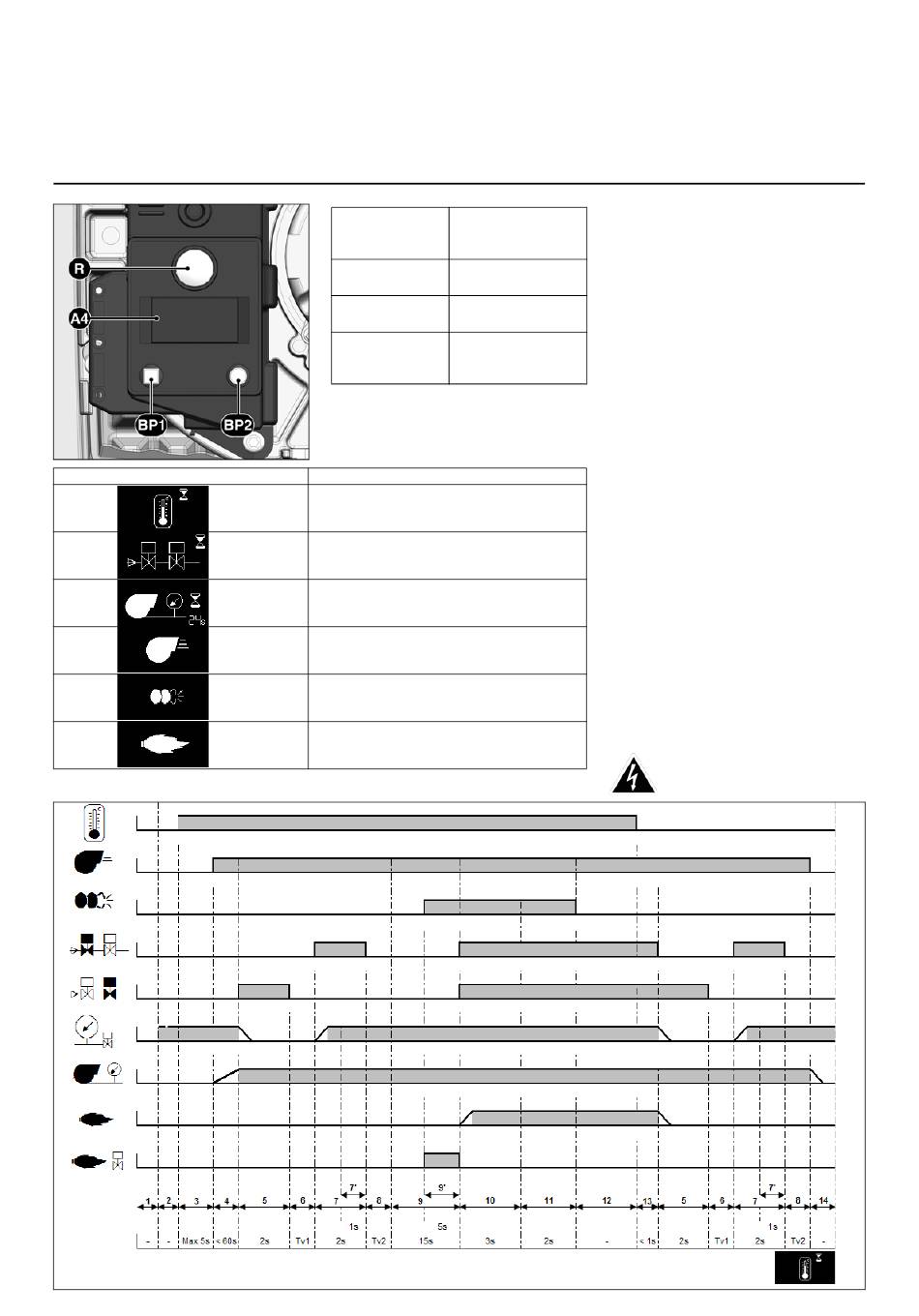

Diagramme de fonctionnement du coffret de sécurité
Symbole
10
Le fait d'action-
... provoque ...
ner le bouton R
pendant ...
... 1 seconde ...
le déverrouillage du
coffret.
... 2 secondes ... le verrouillage
manuel du coffret.
... 9 secondes ... l'effacement des
données statistiques
du coffret.
BP1 bouton de commande BP1
BP2 bouton de commande BP2
Description
Attente demande de chauffe
Test d'étanchéité
(par test de la pression gaz dans la chambre
intermédiaire)
Attente manostat air au démarrage
Moteur de ventilation activé
Allumeur activé
Flamme présente
10/2008 - Art. Nr. 4200 1015 1800A
Le coffret de sécurité gaz commande et
surveille le brûleur à air soufflé. La
commande du déroulement du
programme par microprocesseur
permet d'obtenir des temps de cycle
extrêmement stables, indépendamment
des variations de la tension
d'alimentation électrique ou de la
température ambiante. Le coffret est
conçu avec une détection de la baisse
de la tension électrique. Lorsque la
tension d'alimentation électrique se
situe en dessous de la valeur minimale
demandée, le coffret s'arrête sans
émettre de signal de défaut. Une fois
que la tension normale a été rétablie, le
coffret redémarre automatiquement.
Verrouillage et déverrouillage
Le coffret peut être verrouillé
manuellement (mis en sécurité) au
moyen du bouton de réarmement R et
déverrouillé (suppression du défaut) à la
condition que le coffret soit sous tension.
Si l'on appuie sur le bouton pendant
l'exploitation normale ou pendant la
phase de démarrage, l'appareil se met
en sécurité. Si l'on appuie sur le bouton
pendant une mise en sécurité, on obtient
le déverrouillage du coffret.
Afficheur
L'afficheur A4 indique l'état du brûleur,
les différentes phases du cycle de
fonctionnement, les défauts éventuels
avec leur cause identifiée, ainsi que les
données statistiques de fonctionnement.
Avant montage ou démontage
du coffret, l'appareil doit être mis
hors tension. Il ne faut ni ouvrir ni
tenter de réparer le coffret.
