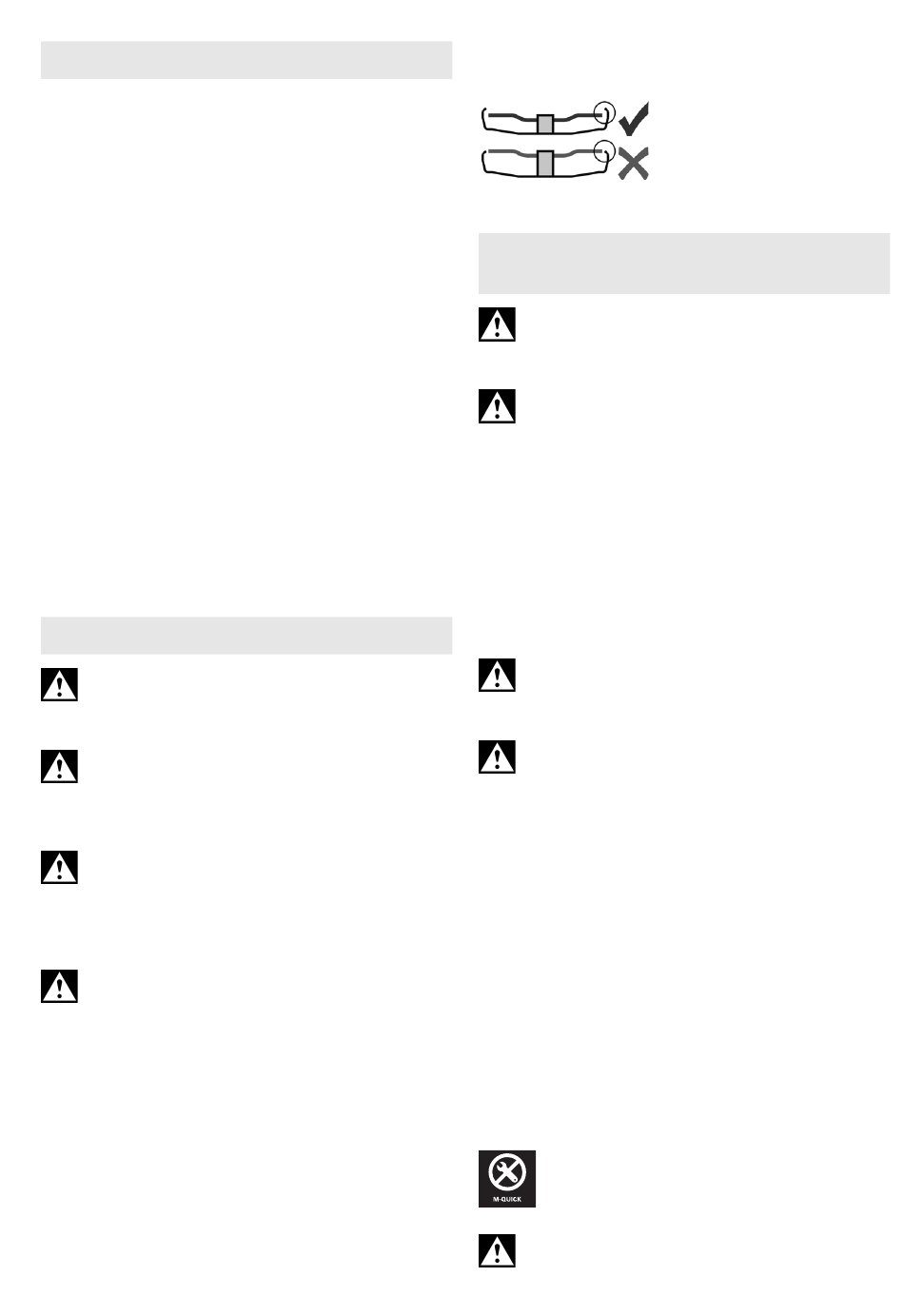

uk УКРАЇНСЬКА
5. Огляд
Див. стор. 2.
1 Швидкозатискна гайка Quick *
2 Шпиндель
3 Опорний фланець автобалансира *
4 Кнопка фіксації шпинделя
5 Перемикач
6 Рукоятка
7 Електронний сигнальний індикатор *
8 Коліщатко для встановлення кількості обертів *
9 Натискний перемикач *
10 Транспортувальне вушко, в моделях
WEPBA 17-125 Quick, WEPBA 17-150 Quick
(використовувати тільки для
транспортування машини)*
11 Клавіша-вимикач *
12 Додаткова рукоятка / додаткова
вібропоглинаюча рукоятка
13 Захисний кожух
14 Опорний фланець
15 Гайка з двома отворами *
16 Ключ під два отвори *
17 Важіль кріплення захисного кожуха
* залежно від комплектації / не входить у
комплект постачання
6. Введення в експлуатацію
Перед початком роботи переконайтеся,
що вказані на технічній табличці приладу
напруга та частота в мережі співпадають з
даними вашої електромережі.
Завжди підключайте пристрій захисного
відключення (ПЗВ) з максимальним
струмом витоку 30 мА.
6.1 Встановлення додаткової рукоятки
При виконанні будь-яких робіт завжди має
бути встановлена додаткова рукоятка (12)!
Додаткова рукоятка кріпиться з лівого або
правого боку машини.
6.2 Встановлення захисного кожуха
З причин безпеки використовуйте
захисний кожух, призначений для
відповідних абразивних інструментів! Див.
також розділ 11. Приладдя!
Захисний кожух для шліфування
Призначений для роботи з обдирними дисками,
ламельними шліфувальними кругами,
алмазними відрізними дисками.
Див. стор. 3, мал. D.
- Натисніть важіль (17) і утримуйте його.
Встановіть захисний кожух (13) на вказане
місце.
- Відпустіть важіль та повертайте кожух, доки
важіль не зафіксується.
- Натисніть важіль і поверніть кожух закритою
стороною до користувача.
146
- Перевірте надійність посадки: важіль повинен
зафіксуватися, захисний кожух не повинен
обертатися.
(Демонтаж здійснюйте у зворотньому порядку).
7. Встановлення
шліфувального диска
Перед будь-якими роботами з
переоснащення завжди витягайте вилку з
розетки. Машина повинна бути вимкнена,
шпиндель повинен зупинитися.
При роботі з відрізними дисками з метою
безпеки користуйтеся захисним кожухом
для відрізання абразивними дисками (див.
розділ 11. Приладдя).
7.1 Фіксація шпинделя
- Натисніть кнопку фіксації шпинделя (4) та
поверніть шпиндель (2) рукою, доки кнопка не
зафіксується.
7.2 Встановлення шліфувального диска
WA..., WBA..., WE...A...:
див. стор. 2, мал. А.
Опорний фланець автобалансира (3) міцно
прикріплений до шпинделя. Аналогічно до
інших кутових шліфмашин тут немає потреби у
знімному опорному фланці.
Контактні поверхні опорного фланця
автобалансира (3), шліфувального диска
(1) та швидкозатискної гайки повинні бути
чистими. Очистите за необхідності.
- Покладіть шліфувальний диск на опорний
фланець автобалансира (3).
Шліфувальний диск повинен рівномірно
прилягати до фланця.
WPB..., WEVB 1...:
див. стор. 2, мал. В.
- Встановіть опорний фланець (14) на
шпиндель. Фланець встановлений правильно,
якщо він не обертається на шпинделі.
- Покладіть шліфувальний диск на опорний
фланець (14). Шліфувальний диск повинен
рівномірно прилягати до фланця.
7.3 Затягнення/відкручування
швидкозатискної гайки (залежно від
комплектації)
Затягнення швидкозатискної гайки
(1):
Швидкозатискна гайка (1) встановлюється
тільки на машини з системою Metabo
Quick. Такі машини мають червону кнопку
фіксації шпинделя (4) з написом M-Quick
Використовуйте
інструментальні насадки,
які захисний кожух
перекриває не менше, ніж
на 3,4 мм.
