Instrucciones de Instalación:
Manejo de la Condensación

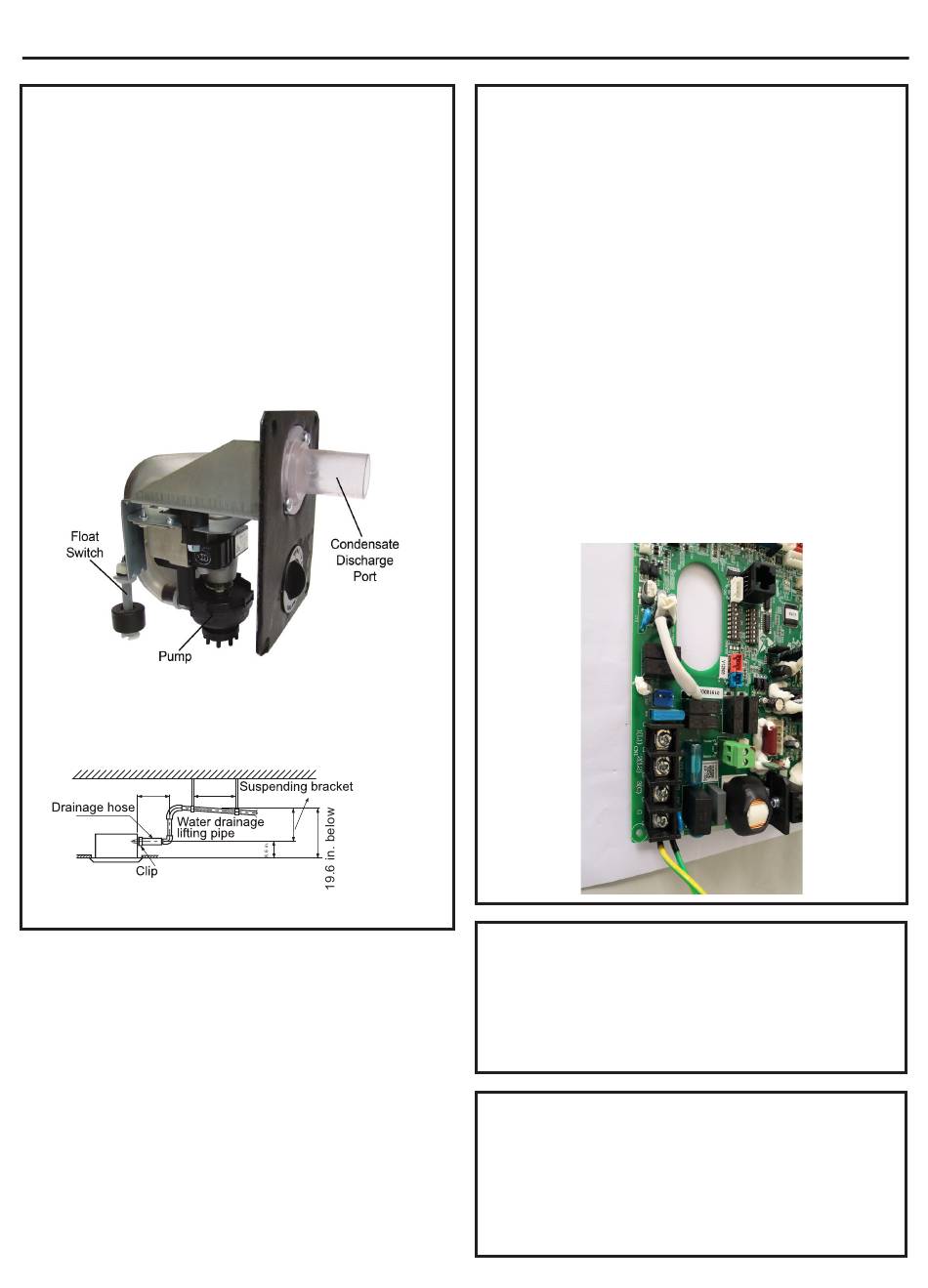

La unidad con Conducto cuenta con una bomba de
condensación y un interruptor de seguridad del nivel
del agua . También cuenta con dos puertos opcionales
para el desagüe por gravedad .
La bomba de condensación está calificada para
elevar agua hasta 27" desde el punto de descarga de
la unidad con Conducto . (Este número puede variar) .
La unidad con Conducto cuenta con una manguera
de conexión gris y una abrazadera . Esta manguera
está conectada al puerto de la manguera de descarga
de condensados . El otro extremo de la manguera
posee un tamaño que acepta tuberías de PVC de ¾
de pulgada .
Aquí figuran las configuraciones recomendadas para
tuberías de condensados:
12 in. below 3-5 ft.
38
11 in. under
8.6 in.
Introducción y Descripción General
Corriente Eléctrica
Cumpla con todos los códigos y regulaciones locales
al instalar el cableado eléctrico .
Realice el recorrido de la corriente eléctrica requerida
hasta el área donde la unidad con Conducto
será ubicada . Mantenga por lo menos 10 pies de
separación entre los cableados de TV, Radio y otros
cableados de comunicación y la corriente hasta la
unidad interior .
Se deberá usar un cable trenzado de calibre 14 para
realizar el enlace entre la conexión eléctrica y la
comunicación entre la unidad interior y exterior .
El cableado se encuentra conectado a los tornillos
1(L1), 2(L2), 3(C) y tierra de los bloques terminales
eléctricos de la unidad interior . No deberá haber
empalmes en los cables que se encuentran entre la
unidad interior y exterior, ya que sirven como cables
de señal de comunicación y como conexiones de
corriente eléctrica . Cualquier accesorio añadido
para cortar la corriente en la sección interior deberá
interrumpir la terminal Número 2 únicamente .
Espacios Libres de Entrada de Aire
Asegúrese de contar con espacios libres adecuados
alrededor de la unidad con Conducto .
Los espacios libres inadecuados podrán ocasionar
problemas sobre el funcionamiento del sistema y el
control de la temperatura .
Espacios Libres para el Servicio Técnico y el
Mantenimiento
Asegúrese de contar con espacios libres adecuados
para un futuro mantenimiento y acceso del servicio
técnico . Deje suficiente espacio para acceder al
ensamble de la bomba de condensación y la caja de
control eléctrico .
31-5000493 Rev. 1
