INBETRIEBNAHME, EINSTELLUNGEN DER NOVO SPEED FLEX

Lesen Sie sich das folgende Verfahren zuerst vollständig durch, bevor Sie mit der
Einstellung beginnen!

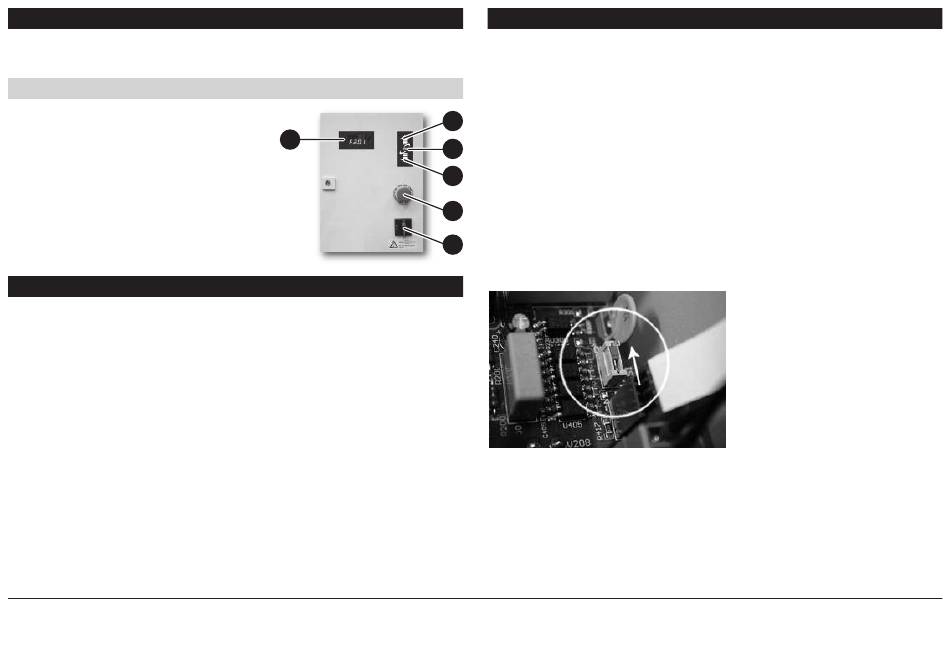

VERFAHREN FÜR DIE STEUERUNG
TST FUE 2 mit Programm FUxE-NF V25-02.07
1 Display
2 Öffnen
3 Stop
4 Schließen
5 Not-Aus-Schalter
6 Hauptschalter

GLOSSAR

DISPLAY
Gruppe mit 4 rot aufleuchtenden Zeichen (7-Segment-Displays), sichtbar bei eingeschal-
teter Spannung am Schaltschrank. Diese Zeichen zeigen Informationen an über:
• Statusmeldungen (Öffnen, Schließen, Crash etc.)
• Fehlermeldungen
• Parameter
PARAMETER
Ein PARAMETER ist eine einstellbare Funktion der Steuerung. Um Parameter einstellen
zu können, muss der DIP-Schalter S1 (siehe Abb.1) oben stehen.
Parameter können sich beziehen auf:
• Motordrehrichtung
• Stopppositionen des Türblatts
• Zeiteinstellungen
• Arbeitsweise des Tores.
NOVOSPEED FLEX, TST FUE-2, Software : FUxE-NF V25-02-07
2
1
3
4
5
6

ALLGEMEINE INFOS ZU PARAMETERN

• zum Aufrufen des Parametermodus:
- Schalten Sie die Versorgungsspannung mit dem Hauptschalter (6) aus oder ziehen
Sie den Stecker für Spannungsversorgung aus der Steckdose
- Stellen Sie den DIP-Schalter nach oben, entweder nach unten und wieder hoch wen
schon hoch (siehe Abb. 1)
Achtung!
Aus Sicherheitsgründen wird die Möglichkeit, Parameter einzustellen nach ca. 30
Minuten automatisch ausgeschaltet, auch wenn S1 oben steht! (ON). Damit wird
verhindert, dass Dritte unbeabsichtigt Parameter ändern, wenn Sie versehentlich
vergessen haben, nach Einstellung von Parametern S1 nach unten (OFF) zu stellen.
- Schalten Sie die Versorgungsspannung mit dem Hauptschalter (6) ein oder stecken
Sie den Stecker für Spannungsversorgung in die Steckdose
Abbildung 1
DIP-Schalter S1 (siehe Platine rechts oben)
Nach oben = ON, nach unten = OFF
