 NOVOSIDE
®
SCHEMA DE MONTAGE

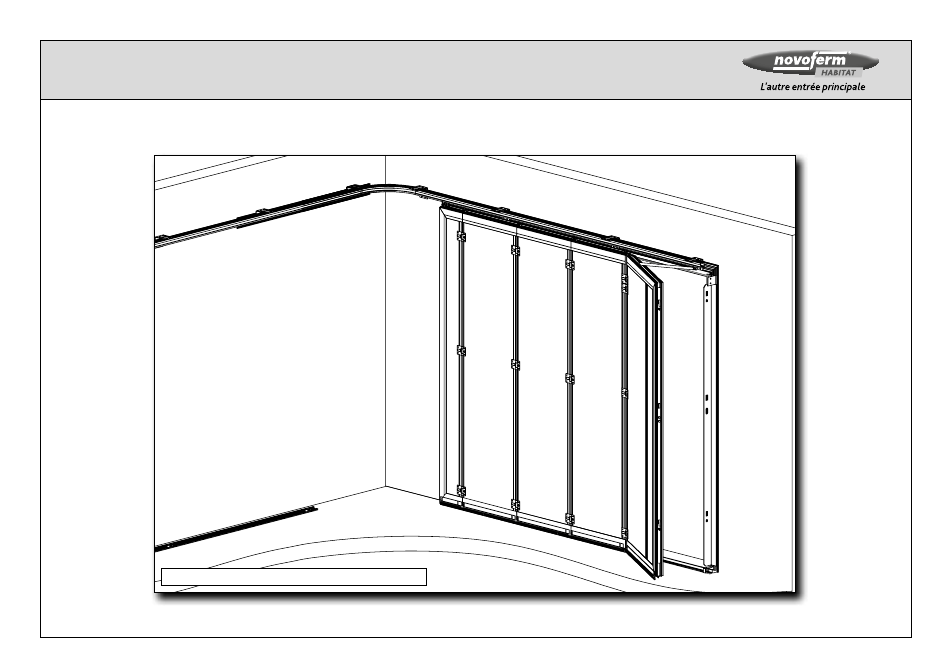

POSE rEfOulEMENT à DrOiTE, vuE ExTériEurE
FT751 105 F - FABRICATION SEMAINE 14 - 2012
• POSE rEfOulEMENT à GAuCHE, vuE ExTériEurE : TrANSPOSEr lES SCHéMAS
• POSE à rEfOulEMENT DrOiT : vOir vuE D'ENSEMblE, fiGurE N°2
FT 751 105 F
Notice de montage porte latérale Novoside
1/18

Publicité

Table des Matières
loading

Manuels Connexes pour Novoferm NOVOSIDE

Sommaire des Matières pour Novoferm NOVOSIDE

  • Page 1  NOVOSIDE ® SCHEMA DE MONTAGE POSE rEfOulEMENT à DrOiTE, vuE ExTériEurE FT751 105 F - FABRICATION SEMAINE 14 - 2012 • POSE rEfOulEMENT à GAuCHE, vuE ExTériEurE : TrANSPOSEr lES SCHéMAS • POSE à rEfOulEMENT DrOiT : vOir vuE D’ENSEMblE, fiGurE N°2 FT 751 105 F Notice de montage porte latérale Novoside 1/18...

  • Page 2: Outillage Et Accessoires

    ACCESSOirES DE fixATiON ET DE POSE  (fOurNiS) iMPOrTANT : Prévoir un cadre bois si  nécessaire (70 mm de large mini) ou utiliser  les cales de réglages pour la fixation de  • Fixation pour l’ensemble • Réglage de la pose sur le chantier l’huisserie. de la porte et des rails (à utiliser si nécessaire) FT 751 105 F Notice de montage porte latérale Novoside 2/18...

  • Page 3: Assemblage Et Pose De L'huisserie

    E = Ecoinçon de commande* Indiqué sur le bon de livraison. • Retirer la gache pour pose de l’huisserie. • Vérifier l’aplomb de la traverse haute et caler si nécessaire. FT 751 105 F Notice de montage porte latérale Novoside 3/18...

  • Page 4: Pose À Refoulement Droit

    • Conserver la cote de 44 mm dans les rails de baie et de refoulement. • Respecter 1000 mm entre le seuil de baie et le seuil de refoulement. FT 751 105 F Notice de montage porte latérale Novoside 4/18...

  • Page 5: Pose De La Traverse De Refoulement

    • Aligner la traverse de refoulement au même niveau que la traverse de baie. • Présenter le cintre pour pré-positionner les équerres de rails avant fixation de la traverse. FT 751 105 F Notice de montage porte latérale Novoside 5/18...

  • Page 6: Mise En Position Des Équerres De Rails Hauts

    • Tracer un niveau “0” correspondant au dessus des équerres 4a A 4a B • Mesurer les 4 côtes “X” et retenir la plus faible en référence (point du sol le plus “haut”) FT 751 105 F Notice de montage porte latérale Novoside 6/18...
  • Page 7 OUTILS Mise en position des équerres de rails hauts 4b A • “H” = Hauteur de commande + 100 mm FT 751 105 F Notice de montage porte latérale Novoside 7/18...
  • Page 8 équerres de rails, à l’aide d’un niveau ou d’un laser. Amener le haut des équerres à la côte “H”. 4c C • Point le plus “haut” du sol FT 751 105 F Notice de montage porte latérale Novoside 8/18...

  • Page 9: Mise En Place Du Seuil De Baie

    “Y” en calant si nécessaire • Y = H - 22 mm (exemple : 2100 mm - 22 mm ) Joint silicone FT 751 105 F Notice de montage porte latérale Novoside 9/18...

  • Page 10: Mise En Place Des Rails Hauts

    OUTILS Mise en place des rails hauts Cintre côté refoulement          ASTuCE :   Cote de 44 mm   respectée :  l’équerre se retrouve   affleure du rail. • Positionner l’ensemble du rail de guidage en respectant les cotes du schéma. FT 751 105 F Notice de montage porte latérale Novoside 10/18...

  • Page 11: Côté Refoulement

    • Equiper les charnières • Aligner l’axe du chariot à métalliques, côté portillon, l’axe des charnières. avec les cales plastiques. FT 751 105 F Notice de montage porte latérale Novoside 11/18...
  • Page 12 • Engager le panneau n°2 dans le rail et contrôler le jeu mini entre le panneau et toutes les olives. Ajuster la position en hauteur de la barre de seuil, 7 mm si besoin. FT 751 105 F Notice de montage porte latérale Novoside 12/18...

  • Page 13: Montage Panneaux Intermédiaires

    écrous avant montage . • Visser les charnières • Aligner l’axe du chariot à métalliques avec les calles l’axe des charnières. plastiques. • Equiper les charnières métalliques avec les calles plastiques. FT 751 105 F Notice de montage porte latérale Novoside 13/18...

  • Page 14: Avec Portillon

    7 mm 11 E • Régler la hauteur 11 A de l’anti-dégondage, • Visser les en fonction de la charnières serrure. métalliques, avec les cales plastiques. FT 751 105 F Notice de montage porte latérale Novoside 14/18...
  • Page 15 OUTILS réglage butée fermeture butée sans portillon butée avec portillon • En appui sur bras portillon. • En appui sur panneau. FT 751 105 F Notice de montage porte latérale Novoside 15/18...

  • Page 16: Equipement Panneau Final

    Ceci est un réglage d’usine. positionner les galets en Vous devez impérativement fonction du cintre. modifier ce réglage, suivant l’écoinçon cô,té refoulement. 12 H Translation du support, si besoin Vue du dessous : côté baie FT 751 105 F Notice de montage porte latérale Novoside 16/18...

  • Page 17: Mise En Place Du Seuil De Refoulement

    • Monter le cylindre. ce qu’elles n’empêchent pas l’ouverture du portillon et le • Monter le bloqueur de portillon. déplacement des panneaux • Monter la butée de refoulement. dans le cintre. FT 751 105 F Notice de montage porte latérale Novoside 17/18...
  • Page 18 14 B • Amener la porte en position fermée. pour étanchéité • Appuyer sur le calle porte (posé en usine), côté verrouillage. tracer la position et percer Ø 10 mm. FT 751 105 F Notice de montage porte latérale Novoside 18/18...
