Fonctionnement
50
Si le curseur est déplacé sur l' u ne des courbes, la valeur instantanée du point actuel de la
courbe est affichée avec l' h orodatage et l' u nité. Les voies peuvent être affichées et
masquées au moyen des cases à cocher des voies dans la légende.

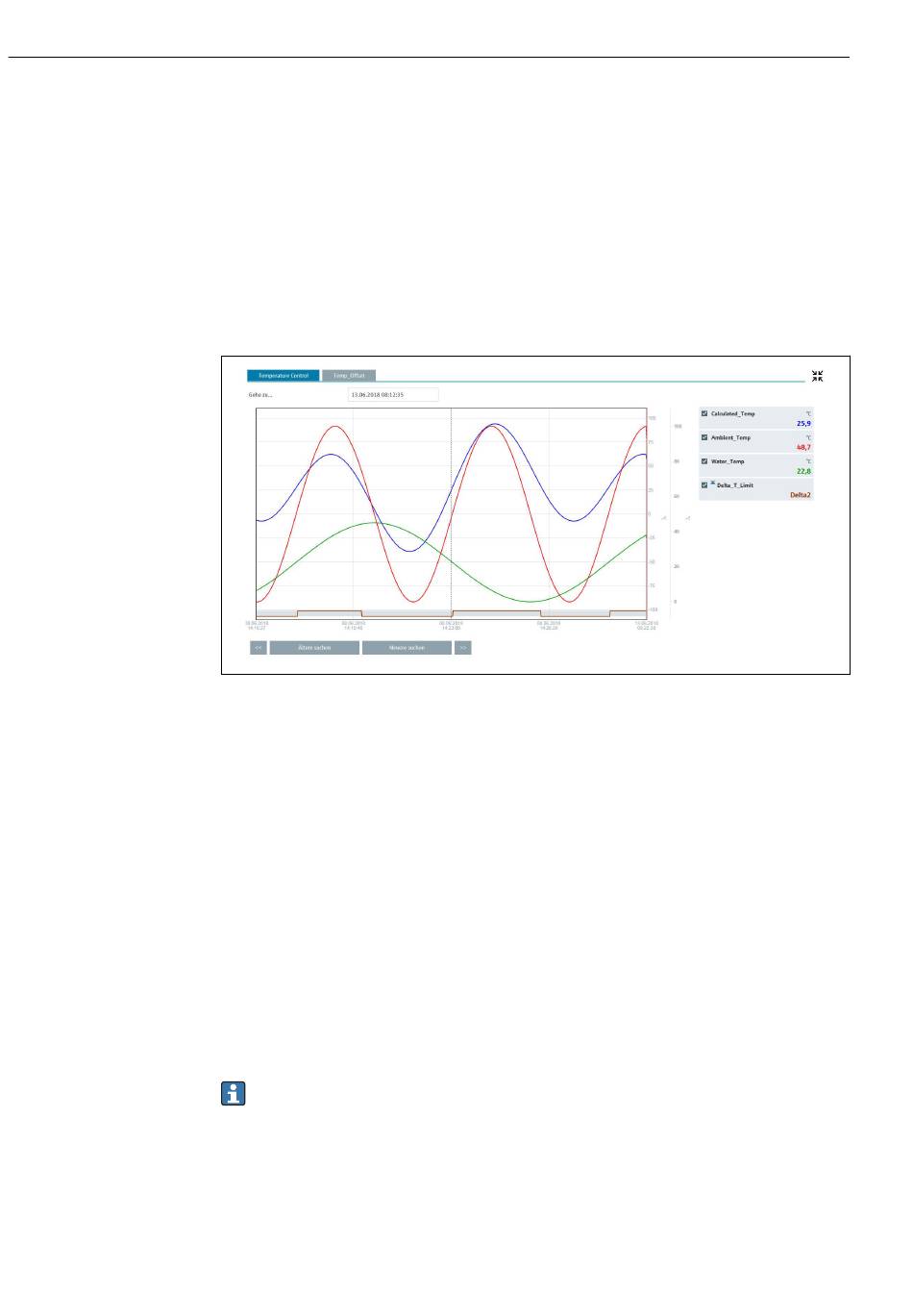

Historique (valeurs mesurées enregistrées)
Un clic sur le bouton Historique a pour effet de charger les données précédemment
enregistrées. Cette opération peut prendre quelques secondes en fonction de la connexion
de données (USB, Ethernet, WLAN) et du nombre de voies de mesure. Les données pour
chaque voie sont chargées de manière à afficher le contenu d' u n écran. Les valeurs
enregistrées (historique) sont affichées sous la forme d' u ne courbe et numériquement sur
l' a xe du temps. Le mode d' a ffichage peut être réglé sur plein écran. En cliquant sur les
onglets, les groupes de signaux définis dans la configuration s' a ffichent.
Fonctions d'affichage
Si le curseur est déplacé sur l' u ne des courbes, la valeur instantanée du point actuel de la
courbe est affichée avec l' h orodatage et l' u nité. Les voies peuvent être affichées et
masquées au moyen des cases à cocher des voies dans la légende.
Le déplacement de la ligne pointillée du curseur le long de l' a xe du temps met à jour
l' a ffichage numérique des valeurs mesurées en conséquence (à droite).
Aller à ...: Entrer un instant précis. L' h istorique est rechargé. Si une heure pour laquelle
aucune valeur mesurée n' e st disponible est entrée, l' h eure possible suivante à laquelle les
valeurs mesurées sont disponibles est affichée.
Rechercher plus ancien : Les informations affichées se déplacent d' u n demi-écran vers la
gauche (affiche les valeurs mesurées plus anciennes). Appuyer sur le bouton << pour
déplacer les informations d' u n écran complet vers la gauche (valeurs mesurées plus
anciennes).
Rechercher plus récent : Les informations affichées se déplacent d' u n demi-écran vers la
droite (affiche les valeurs mesurées plus récentes). Appuyer sur le bouton << pour décaler
les informations d' u n écran complet vers la droite (valeurs mesurées plus récentes).
Remarque : si aucune valeur mesurée n' a été enregistrée sur une certaine période (p.
ex. en raison de l' a bsence d' a limentation), cela est indiqué par un symbole en haut de
la fenêtre. Les courbes sautent en conséquence.
Ecograph T, RSG35
A0037115
