12/30 Fourniture
4.3

Accessoires en option, "Protection anticollision"

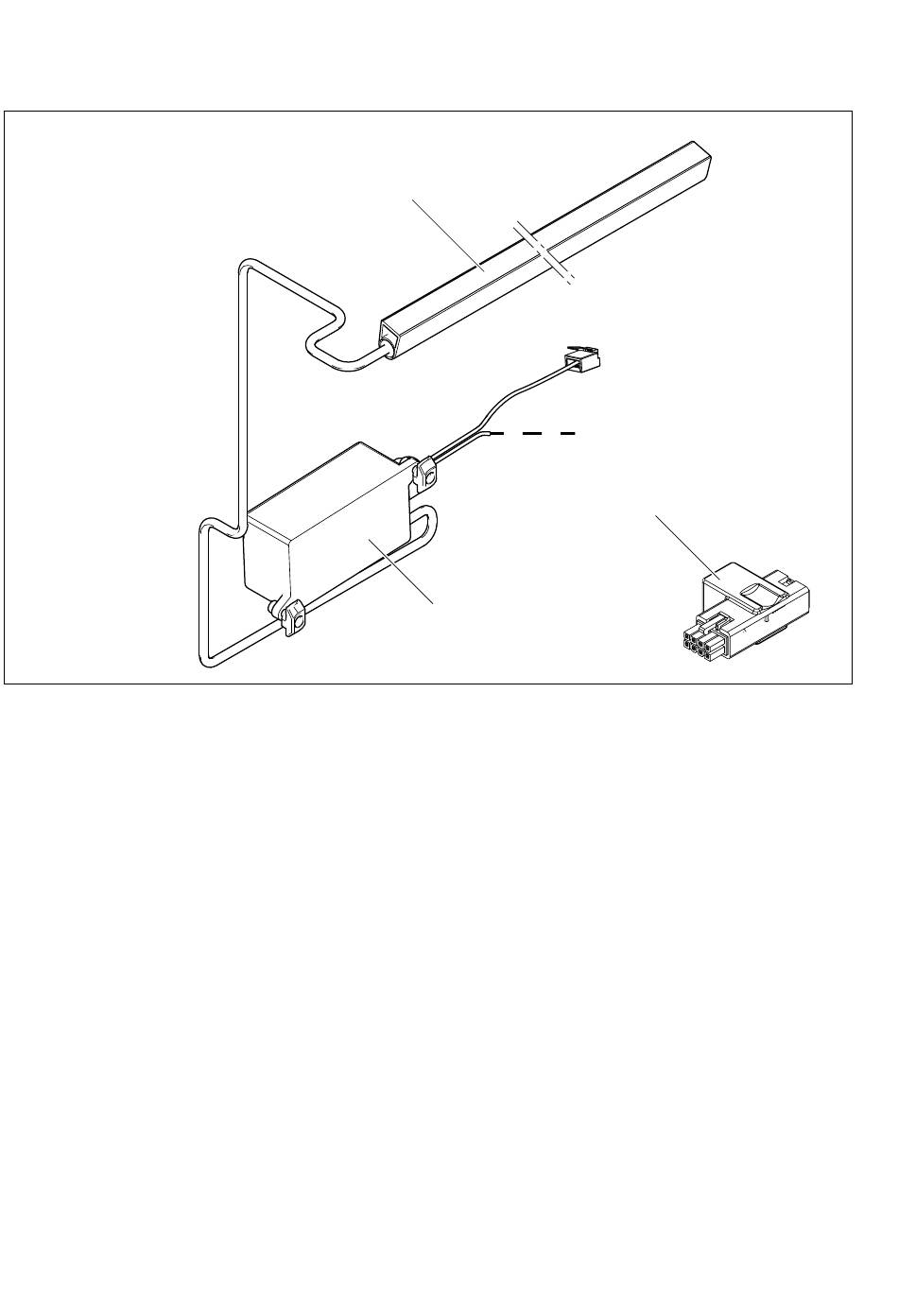

Fig. 2: Protection anticollision
A:
Détecteur d'ondes de pression (DWS),
3 842 540 130
B:
Bord sensible de sécurité,
(profilé en caoutchouc)
3 842 540 129
*) Pour douille A = voir chapitre "Raccordement électrique du produit"
Le dispositif "Protection anticollision" sert à la protection contre le ramponnage
et de l'objet afin d'éviter les dommages matériels - il ne s'agit pas d'une protection
pour les personnes!
Jusqu'à deux appareils de commande peuvent être raccordés au détecteur d'ondes
de pression. Si le bord sensible de sécurité est comprimé, le détecteur d'ondes de pression
est déclenché.
L'appareil de commande stoppe le mouvement de levée et recule de 25 mm. L'affichage
signale le défaut "F21".
La commande interroge régulièrement sur la présence d'un détecteur d'ondes de pression.
Un capteur est attendu dès la première détection.
Si le capteur n'est plus détecté, l'appareil de commande stoppe le mouvement de levée
et signale le défaut "F20". Voir chapitre "Dépistage d'erreurs et dépannage"
Bosch Rexroth AG, MPS: Unité de commande, 3 842 559 935/2019-08
B
A
C:
Adaptateur de raccordement
3 842 559 948 *)
C
559 935-02
