8/8
VT-SWKA-1 | Carte de consigne et carte de rampes

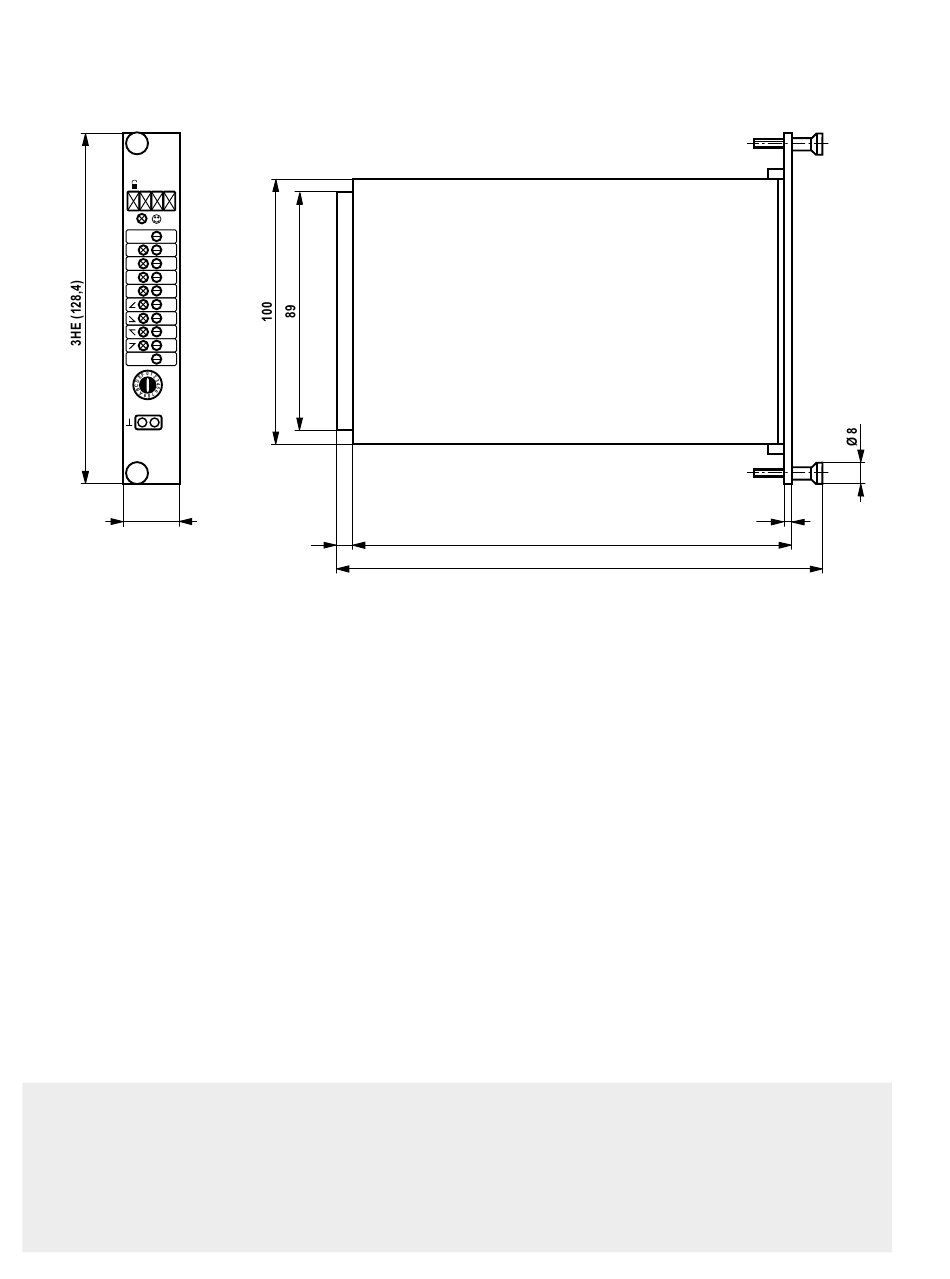

Dimensions (cotes en mm)
Rexroth
-1 4Q T
Zw
w1
w2
w3
w4
t1
t2
t3
4
t
t5
v0
–
vF
v
SWKA
4TE (20)
Directives d'étude / de maintenance / Informations supplémentaires
▶ N'enfi cher et ne retirer la carte de consigne qu'à l'état hors tension.
▶ Ne pas poser les conduites à proximité de câbles sous tension.
▶ Maintenir une distance d'au moins 1 m par rapport aux câbles d'antenne, appareils radio et radar.
▶ Pour la commutation des valeurs de consigne, utiliser des relais à contacts dorés (tensions de sécurité, minicourants).
▶ Les lignes de consigne doivent toujours être blindées; mettre le blindage côté carte sur la terre de protection (PE).
Avis:
Si vous utilisez l'entrée différentielle, il faut toujours connecter ou déconnecter simultanément toutes les deux entrées.
Pour des informations plus détaillées, voir "Description du produit et manuel de mise en service VT-SWKA-1" (30255-B).
Bosch Rexroth AG
Hydraulics
Zum Eisengießer 1
97816 Lohr am Main, Allemagne
Téléphone +49 (0) 93 52 / 18-0
documentation@boschrexroth.de
www.boschrexroth.de
Bosch Rexroth AG, RF 30255, édition: 2013-04
7
© Tous droits réservés par Bosch Rexroth AG, y compris en cas de dépôt d'une
demande de droit de propriété industrielle. Tout pouvoir de disposition, tel que
droit de reproduction et de transfert, détenu par Bosch Rexroth.
Les indications données servent exclusivement à la description du produit. Il ne
peut être déduit de nos indications aucune déclaration quant aux propriétés
précises ou à l'adéquation du produit en vue d'une application précise. Ces
indications ne dispensent pas l'utilisateur d'une appréciation et d'une vérifi ca-
tion personnelle. Il convient de tenir compte du fait que nos produits sont
soumis à un processus naturel d'usure et de vieillissement.
165
182
2
