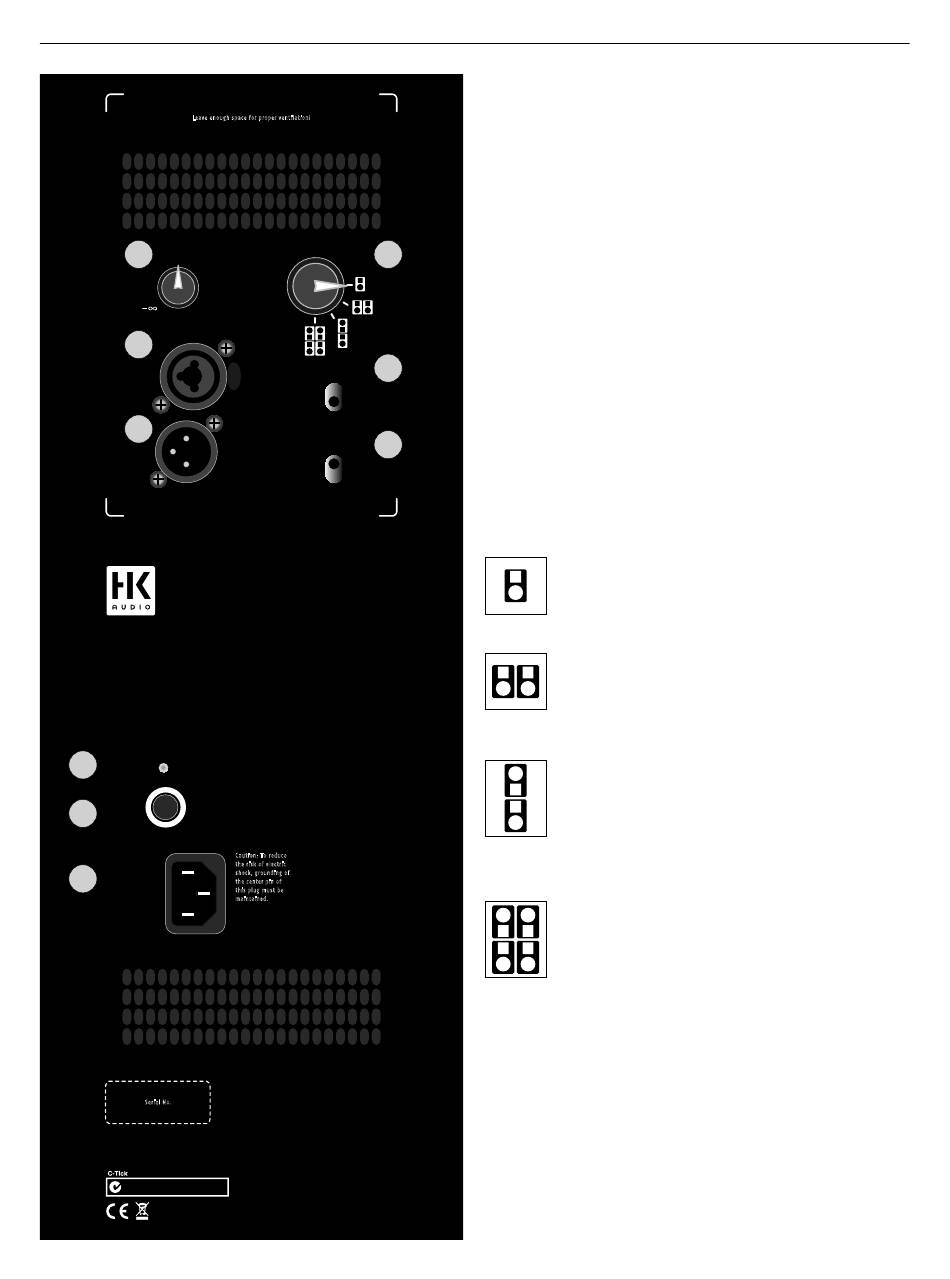

LINEAR 5 LTS A 1.1
Leave enough space for proper ventilation!
1
0 dB
Gain
+6 dB
2
Input
3
Thru
LINEAR 5
LTS A
MADE IN GERMANY
7
Green = On
Red = Error
Power
8
On
Off
9 Mains
220-240 V~
50-60 Hz
3 A rated
current
Serial No.
10
4
Mid/High
Preset
5
+4 dBu
Sensitivity
L5 System
6
Flat
EQ
Contour
Caution: To reduce
the risk of electric
shock, grounding of
the center pin of
this plug must be
maintained.

1 Bedienelemente

1 Gain
Über den Gain-Regler wird die Empfi ndlichkeit des Inputs an den Eingangs-
pegel angepasst.
Lautstärkeanpassung mit dem Gain-Regler
Passen Sie mit dem Gain-Regler das Pegelverhältnis von Topteil zu
Subwoofer(n) für eingehende Line-Signale an. Ein Subwoofer der Leis-
tungsklasse L SUB 4000 A sollte mit der LINEAR 5 LTS A Lautsprecherbox
mindestens im Verhältnis 2:1 und damit einhergehend einer Gain-Position
auf 0 dB (Centerclick) betrieben werden.
2 Input
Elektronisch symmetrierte, kombinierte XLR/Klinken-Eingangsbuchse für
das Musiksignal.
3 Thru
Passiver paralleler Ausgang zur Weiterleitung des in die Input-Buchse
eingespeisten Signals.
4 Mid/High Preset
Mit diesem Wahlschalter wird die passende Preset-Filterung für die folgen-
den Betriebsarten der LINEAR 5 LTS A festgelegt:
Single:
Dieses Preset ist für den Einsatz von einer Lautsprecherbox
(pro Stereo-Seite) zu wählen.
Cluster:
Das Cluster-Preset optimiert die Filterung auf den Einsatz
von zwei Lautsprecherboxen geclustert (nebeneinander) pro
Stereo-Seite, um den horizontalen Abstrahlwinkel auf ca. 140°
zu verbreitern.
Headstack:
Das Headstack-Preset ermöglicht ein Platzieren von zwei
Lausprecherboxen übereinander. Durch die akustisch korrekte
Kopplung des Hochtons (Multicell Transformer) sowie des
Mitteltons durch die Zeilenverlängerung der Lautsprecher wird
eine signifi kante SPL Anhebung um ca. 6 dB und somit eine
Erhöhung der Reichweite erreicht.
Headstack Cluster:
Mit dem Headstack Cluster-Preset werden die Vorzüge der Be-
triebsarten Clustering und Headstacking miteinander vereint.
Breitere Abstrahlung bei erhöhter Reichweite.
5 Sensitivity
Mit diesem Schalter passt man die Eingangsempfi ndlichkeiten des Inputs
an die Signalquelle an. Es stehen zwei Anpassungen für max. Leistung /
Vollaussteuerung zur Verfügung: „+4 dBu" als branchenüblicher Standard
bzw. „L5 System".
Die Stellung „L5 System" garantiert bei Mittelstellung des Gainreglers
(0 dB /Centerclick) ein perfekt abgestimmtes Zusammenspiel mit anderen
Komponenten der LINEAR Serie.
