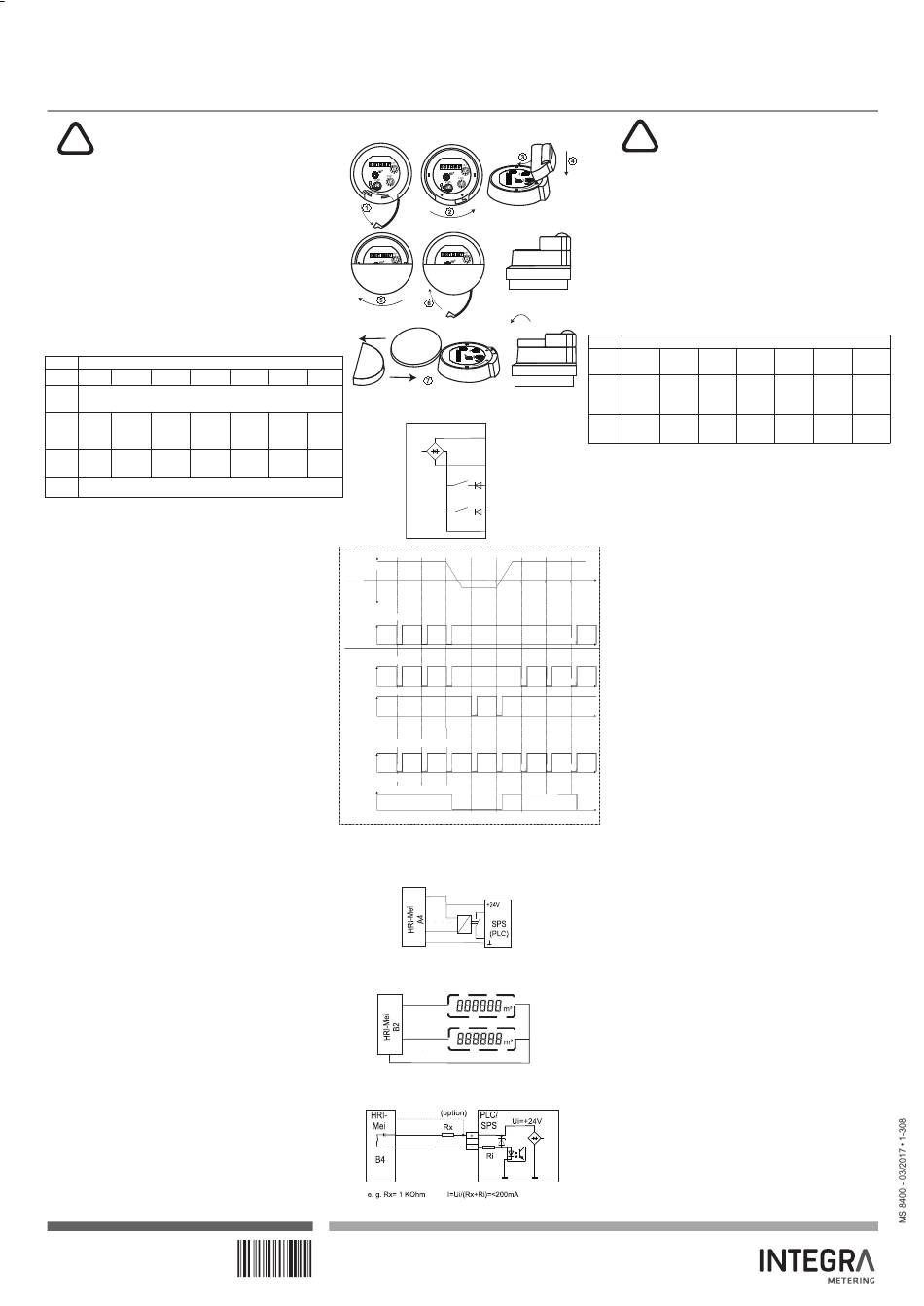

MANUEL D'INSTALLATION ET D'UTILISATION – HRI-Mei
Installation:
!
Avant d'installer le HRI-Mei sur le compteur, il est
indispensable de retirer la feuille d'aluminium qui se
trouve en dessous.
Installation :
1. Ouvrir le capot plastique du capteur OD en effectuant une légère
pression sur le côté gauche.
2. Faire pivoter la bague bleue du totalisateur dans le sens inverse aux
des aiguilles d'une montre jusqu'en butée (env. 10°).
3. Placer le module HRI-Mei sur le totalisateur en insérant les 2 ergots
dans les logements du totalisateur.
4. Enfoncer le HRI-Mei jusqu'à ce qu'il repose à plat sur le totalisateur.
5. Revisser la bague bleue du totalisateur jusqu'en position initiale ; le
capteur est maintenant verrouillé.
6. Replacer le capot plastique du capteur OD dans son logement. Au
besoin, le HRI-Mei peut être plombé dans cette position à l'aide de
fil à plomber.
7. Remplacer le capot plastique circulaire du totalisateur par celui
fourni avec le HRI-Mei (semi-circulaire).
Type
Le HRI-Mei fonctionne selon 7 modes différents. Il est capable de
générer les poids d'impulsion programmables suivants :
D = 10 / 50 / 100 / 250 / 500 ou 1000 litres/impulsion
Durées d'impulsion programmables T= 32, 128 ou 500 ms
Mode de fonctionnement
Fil
B1
B2
B3
B4
Sortie
Data
Sortie Data M-Bus / MiniBus (également utilisée pour alimenter le HRI-Mei)
(fil vert)
Sortie l1
Impulsions
Impulsions
Impulsions
Impulsions
(fil
compensées*
flux
flux et reflux
compensées**
*
blanc)
Signal de
Sortie l2
Alarme
Alarme
direction de
fraude
Impulsions
fraude (si
(fil
flux (flux
(si contact
reflux
contact
= contact
jaune)
ouvert)
fermé)
ouvert)
Masse
Masse
(fil gris)
**) Impulsions compensées : en cas de reflux, le HRI-Mei mémorise le
volume reflux, et ne délivre des impulsions que lorsque le volume de
flux dépasse la valeur mémorisée en reflux. Ceci peut engendrer que
dans cet intervalle de temps, il y ait absence d'impulsions alors qu'un
débit es présent dans le compteur.
Batterie ou alimentation externe (pour tous les types de HRI):
Batterie : 3,6V Lithium non remplaçable
Durée de vie :
À température moyenne de 20 °C : jusqu'a 12 ans
Avec une plage de températures de 20 °C à 60 °C : jusqu'a 10 ans
Avec une alimentation permanente de 10 Volt DC (max. 42 V DC), cette durée
peut être portée à plus de 15 ans. En cas de coupure de l'alimentation externe,
la batterie du module prend le relai. Toutes les données stockées sont
sauvegardées, et le comptage du volume est maintenu. Lorsque le module
HRI-Mei est connecté au bus M-Bus, le bus M-Bus agit alors comme une
alimentation externe.
Caractéristiques techniques
- Plage de température de fonctionnement : -10 °C.....+60 °C
- Longueur du câble : 3 m
- Indice de protection : IP 68
- CEM : conforme à la directive 98/34 (équivalent à la norme EN 61000-6-2 et
EN 61000-6-3)
Sorties impulsions I1 et I2 pour les modes B1 à B4 et B7 :
Sortie collecteur ouvert conforme à l'ISO/TC30
Tension maximum : 48 Volts DC / Courant maximum: 200 mA /Pmax: 4W
Tension résiduelle maximum avec un contact fermé (-20<T<60 °C) : 0,45 V pour
5 A / 0,55 V pour 5 mA / 1,4 V pour 200 mA
Durées programmables des impulsions : 32, 128 ou 500 ms
Sens du flux (en mode B3) : le signal I2 change d'état 200 s après le
changement de sens du flux.
La longueur totale du câble peut être augmentée selon les équipements
connectés.
Pour les utilisations à proximité d'équipements électriques de forte puissance,
veillez à utiliser un câble blindé.
Sorties impulsions I1 pour les modes B5 et B6 (signal NAMUR) :
Conforme à la norme EN 60947-5-6 avec une durée d'impulsion constante de 6
et 7 ms
La longueur totale du câble peut être augmentée selon les équipements
connectés jusqu'à plusieurs centaines de mètres.
Pour les utilisations à proximité d'équipements électriques de forte puissance,
veillez à utiliser un câble blindé.
Interface données : Sortie M-Bus/MiniBus
M-Bus et MiniBus (sélection automatique de la vitesse : 300/2400 Baud).
Protocole conforme à l'EN13757-3 équivalent à IEC 870 / EN 1434.
La sortie de données ne comporte pas d'isolation galvanique : voir schéma de
câblage avant installation.
Données transmises : numéro et index du compteur
Longueur de câble : selon les spécifications M-Bus.
Le nombre de lectures M-Bus n'est pas limité. En cas d'utilisation de la sortie
MiniBus, la durée de vie de la pile est maintenue si vous respectez un nombre
de lectures inférieur à 1 lecture/heure.
Les valeurs suivantes peuvent être programmées à l'aide du logiciel MiniCom 3
(Version > 3.6.40). Par défaut, elles sont les suivantes :
• Adresse primaire = 0
• Adresse secondaire = N° de fabrication du HRI-Mei.
• Identifiant du compteur = N° de fabrication du HRI-Mei.
• Index du compteur = 0 (si la protection aluminium est ôtée, l'index peut être
différent de 0).
• Jour du mois de sauvegarde d'index = 1
• Mot de passe opérateur = 00000001
• Mode de fonctionnement, poids d'impulsions et longueur d'impulsions
configurés selon la commande.
• La lecture des données avec un pistoler de lecture n'est possible qu'avec le
MiniReader (182080) ayant une version de firmware >2.0.
Si le HRI-Mei est commandé monté en usine sur le compteur, l'adresse
secondaire, le numéro d'identifiant et l'index du compteur sont programmés aux
valeurs du compteur. Le poids d'impulsion et la durée d'impulsion sont
paramétrés suivant la commande. Ainsi, aucune programmation sur site n'est
requise.
Note pour la protection de l´environnement
Cet appareil contient une pile au lithium. Dans l´intérêt de la protection
de notre environnement en fin d´utilisation du HRI-Mei nous vous
prions de ne pas jeter ce produit mais de le déposer dans un centre de
service Sensus Metering Systems pour recyclage.
Si vous préférez vous charger seul de cette opération, veillez à
respecter SVP la réglementation locale en vigueur relative à la
protection de l´environnement.
Lorem ipsum
Lorem ipsum
www.integra-metering.com
info@integra-metering.com
B5
B6
B7
NAMUR avec
NAMUR
Impulsions
suppression
avec code
compensées
reflux
flux/reflux
("OD-AM")
Impulsions
Non utilisé
Non utilisé
compensées
Flux/Flujo
en avant/adelante
Valeur de
compteur
valor del
..01
contador
en arrière/atrás
Mode B1/4/7
l1 (solder/balanceado)
ouvert/abierto
fermé/cerrado
1
Mode B2
l1 en avant/adelante
ouvert/abierto
1
fermé/cerrado
I2 (en arrière/atras)
ouvert/abierto
fermé/cerrado
Mode B3
I1 (en avant & en arrière / adelante & atrás)
ouvert/abierto
1
fermé/cerrado
I2 (Direction/Dirección)
ouvert/abierto
en avant/adelante
fermé/cerrado
Exemple de connexion/Ejemplo de conexión
Toutes les connexions avec alimentation sont optionelles. On peut
utiliser la batterie interne du HRI-Mei comme alimentation.
Todas las conexiones con alimantación externa son opcionales.
Se puede utilizar también la bateria del HRI-Mei.
SPS avec Masse branché / con masa conectada
HRI-Mei avec alimentation externe / con fuente de alimentación
externa
blanc/blanco
jaune/amarillo
gris/gris
On peut utiliser cette application aussi comme test pour tous
les types HRI-Mei.
Esta aplicación puede también ser utilizada como herramienta
de test para todos los tipos de HRI-Mei
vert/verde
blanc/blanco
marron/marrón
SPS avec alimentation branché / con alimentación conectada
Data/Datos (vert/verde)
Data/Datos (marron/marrón)
Impulsions/Pulsos I1
(blanc/blanco)
Impulsions/Pulsos I2
(jaune/amarillo)
Masse/Masa
(gris/gris)
..02
..03
..02
..01
..02
..03
..04
2
3
4
2
3
2
3
4
2
1
2
3
2
1
2
3
4
en avant/adelante
en arrière / atrás
vert/verde
entrée/
entrada
blanc/blanco
gris/gris
en avant/adelante
en arrière/atrás
INSTRUCCIONES DE INSTALACIÓN Y FUNCIONAMIENTO
Instalación:
!
Antes de montar el HRI-Mei en el contador es
imprescindible retirar la pegatina de aluminio de la
cara inferior!
Instalación:
1. Abrir la tapa para el OD con una ligera presión en el lado izquierdo.
2. Girar el aro azul en sentido antihorario hasta hacer tope (unos 10º); las ranuras
para el emisor de pulso s quedan abiertas.
3. Insertar los dos encajes del HRI-Mei diagonalmente desde arriba en los
agujeros del aro de sujeción.
4. Empujar el HRI-Mei abajo hasta que quede fijado en el aro de sujeción.
5. Girar el aro azul en sentido horario hasta hacer tope (unos 10°); las ranuras del
emisor de pulsos quedan cerradas.
6. Cerrar la tapa del OD. Si se requiere, el HRI-Mei puede protegerse con un
precinto.
7. Quitar la tapa actual y poner la tapa semicircular.
Tipo
El HRI-Mei proporciona 7 modos de pulso diferente, cada uno con los
siguientes pesos de pulso
D = 10 / 50 / 100 / 250 / 500 o 1000 litros/pulso
Anchura de pulso T= 32, 128 o 500 ms
Modo de Pulso
Cable
B1
B2
B3
B4
Pulsos
Pulsos flujo
Pulsos
l1
Pulsos flujo
balanceados
directo y de
balanceados
directo
(blanco)
**
retorno
**
Señal de
Manipu-
Manipu-
l2
Pulsos flujo
direcci
lación =
lación =
(amarillo)
de retorno
directo =
abierto
cerrado
abierto
Masa (gris)
**) Pulsos balanceados: El volumen de retorno debe ser compensado por idéntico
volumen directo antes de dar más pulsos de salida. Esto significa que no se
obtendrán pulsos de salida durante este periodo, incluso si el totalizador del
medidor está contando hacia adelante.
DATOS (verde/marrón). También utilizado para alimentación externa.
Batería o fuente de alimentación externa:
Batería: 3,6V Litio. Batería integral, no reemplazable.
Durabilidad:
20 °C temperatura media: hasta 12 años
12hrs 20 °C / 12 hrs 60 °C: hasta 10 años
Con alimentación continua externa de 10 V DC (max. 42 V DC) la durabilidad
supera los 15 años. En caso de corte de alimentación la batería del módulo
entra en funcionamiento. Por lo tanto no se pierden los valores almacenados y
el dispositivo continúa la detección autónoma del volumen. La alimentación
externa puede ser proporcionada también a través de la línea M-Bus.
Datos Técnicos
- Temperatura ambiente: -10 °C.....+60 °C
- Longitud de cable: 3 m
- Protección IP 68
- EMC según EC98/34 (EN 61000-6-2 and EN 61000-6-3)
Salida de pulsos (I1/I2) para Modo B1 a B4 y B7
Salida de pulso "Open Collector" acc. ISO/TC30
Voltaje máximo: 48 V DC / Imax: 200mA / Pmax: 4 W
Voltaje residual máximo (salida interconectada, -20 °C / +60 °C): 0,45 V @ 5 μ A /
0,55 V @5 mA / 1,4 V @200 mA
Anchura de pulso (32, 128 o 500 ms) ajustable
Dirección de flujo en Modo B3: Señal I2 está activada a nivel bajo = 200 μs antes
del primer pulso de flujo de retorno.
Extensión de cable aceptable: dependiendo del tipo de cable y los dispositivos
conectados.
Protección contra transitorios de tensión: es altamente recomendable en
instalaciones exteriores.
Salida de pulsos (I1) para Modo B5 y B6 (compatible NAMUR)
Según EN 60947-5-6 con anchura de pulso constante desde 6ms resp. 7ms.
Extensión de cable aceptable: dependiendo del tipo de cable y los dispositivos
conectados.
Protección contra transitorios de tensión es altamente recomendable en
instalaciones exteriores.
Interfaz de datos:
M-Bus y MiniBus (Detección de velocidad automática: 300 / 2400 Baud)
Protocolo según EN13757-3 conforme IEC 870 / EN 1434
El interfaz de datos NO está aislado galvánicamente desde el hilo gris, ver la
figura esquemática de conexiones. Este aspecto se debe tener en cuenta cuando
se utiliza simultáneamente.
Datos: Nº de serie del contador e índice de lectura
Extensión de cable: según especificación M-Bus.
El número de lecturas con M-Bus es ilimitado. Si se utiliza con MiniBús, no leer
con una frecuencia mayor a la horaria para garantizar la duración de la batería
de 12 años.
Con el interfaz de datos se pueden ajustar los siguientes valores con la ayuda
del software MiniCom (Versión > 3.6.40). (Parámetros de fábrica entre
paréntesis):
Dirección primaria (0), dirección secundaria (Nº de serie del HRI)
Nº serie del contador. (Nº de serie del HRI-Mei)
Índice de lectura (0); cuando la pegatina de aluminio falta el índice de lectura
puede ser diferente de 0.
Día de mes para almacenamiento de valores mensuales (1).
Contraseña de operador = 00000001
Modo, peso y duración de pulso (según pedido)
Lectura con MiniReader (182080) soportada a partir de versión de firmware 2.0.
Si se pide el HRI montado en el contador desde fábrica, la dirección secundaria,
el número de contador y el índice de lectura son programados con los valores
del contador.
El valor de pulso y periodo de pulso se fijan según pedido.
Guía de eliminación:
Este producto contiene una batería de litio. Con el objetivo de proteger el
medioambiente, esta batería no se debe desechar en la papelera convencional
después de su periodo de uso. Se debe seguir la normativa y regulación
nacional correspondiente en materia de protección medioambiental para el
deshecho de baterías y pilas.
B5
B6
B7
NAMUR con
NAMUR
Pulsos
supresión
con señal
balanceados
de flujo
directo/
de retorno
inverso
("OD-AM")
Pulsos
No utilizado No utilizado
balanceados
Publicité
