Invacare Scanbed 755 Mode D'emploi

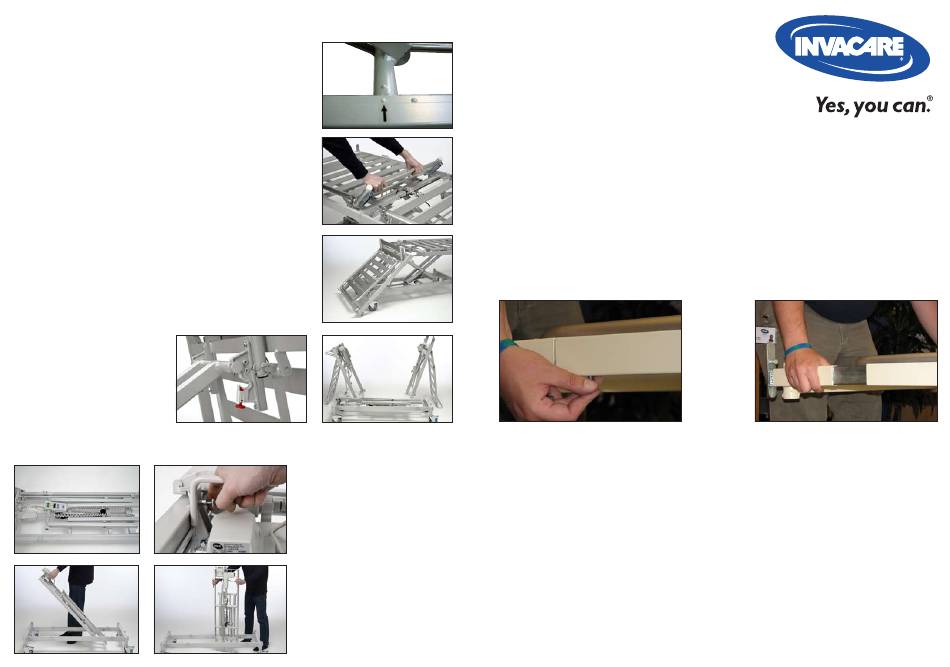

• Démontage
1. Contrôler que les freins des roues soient actionnés.
2. Ajuster la hauteur du lit.
3. Démonter tous les accessoires.
4. Relever le lit jusqu'à la hauteur indiquée, de manière
à ce que les cames du guide du cadre inférieur et le
croisillon soient en face l'un de l'autre.
5. Déconnecter la fiche du secteur.
6. Démonter la came de verrouillage de l'unité de contrôle.
7. Déconnecter la fiche des moteurs de relève-buste, plicature et relève-
jambes et s'assurer que les câbles ne soient pas coincés dans la base.
8. Soulever la partie centrale du plan de couchage.
9. Tirer la partie tête du plan de couchage et abaisser là jusqu'au sol.
10. Soulever les 2 boutons de verrouillage de la partie jambes et
les tourner d'un demi-tour en position déverrouiller.
11. Abaisser la partie jambes du
10.
plan de couchage et abaisser là
jusqu'au sol. Positionner chaque
partie du plan de couchage au
sol sur les inserts de panneaux.
12. Rebrancher l'alimentation de la base et abaisser là jusqu'à la hauteur minimum.
1. 2.
3. 4.
4.
8.
9.
11.
Démontage de la base:
1. Enlever la télécommande et l'unité
centrale de la base.
2. Enlever la sécurité de l'unité cen-
trale (côté tête de lit).
3. Soulever le croisillon à la verticale
et l'enlever de la base.
4. L'assemblage s'effectue dans le sens
inverse comme indiqué dans la
figure 4.
Ident. no.: 1525012
Version: 01 04.2009
Scanbed 755
• Utilisation de la rallonge intégrée du plan de couchage
• Montage
• Montage du lit sur kit de transport intégré
• Démontage
• Utilisation de la rallonge intégrée du plan de couchage
2.
Le lit SB755 TM peut être rallongé au choix de 5 ou 10 cm à la fois en tête ou pied de lit, ce qui fait une
distance de rallonge totale de 20 cm. La rallonge se monte à l'aide d'une clé Allen. Cette dernière est rangée
sur le côté intérieur du plan de couchage en tête de lit.
1. Démonter la barrière.
2a. Partie pied: Désserrer les 2 vis de fixation des inserts de panneaux situés sous le plan de couchage à
l'aide de la clé Allen.
2b. Partie tête: Désserrer les 2 vis de fixation des inserts de panneaux situés sous le plan de couchage à
l'aide de la clé Allen.
3. Tirer le raccord de 5 ou 10 cm, replacer les 2 vis et resserrer.
4. Désserrer les 2 vis situées sous la poignée du relève-jambes, relever complément la poignée et resserrer.
5. Repositionner le matelas.
6. Remettre la barrière de lit.
TM
3.
