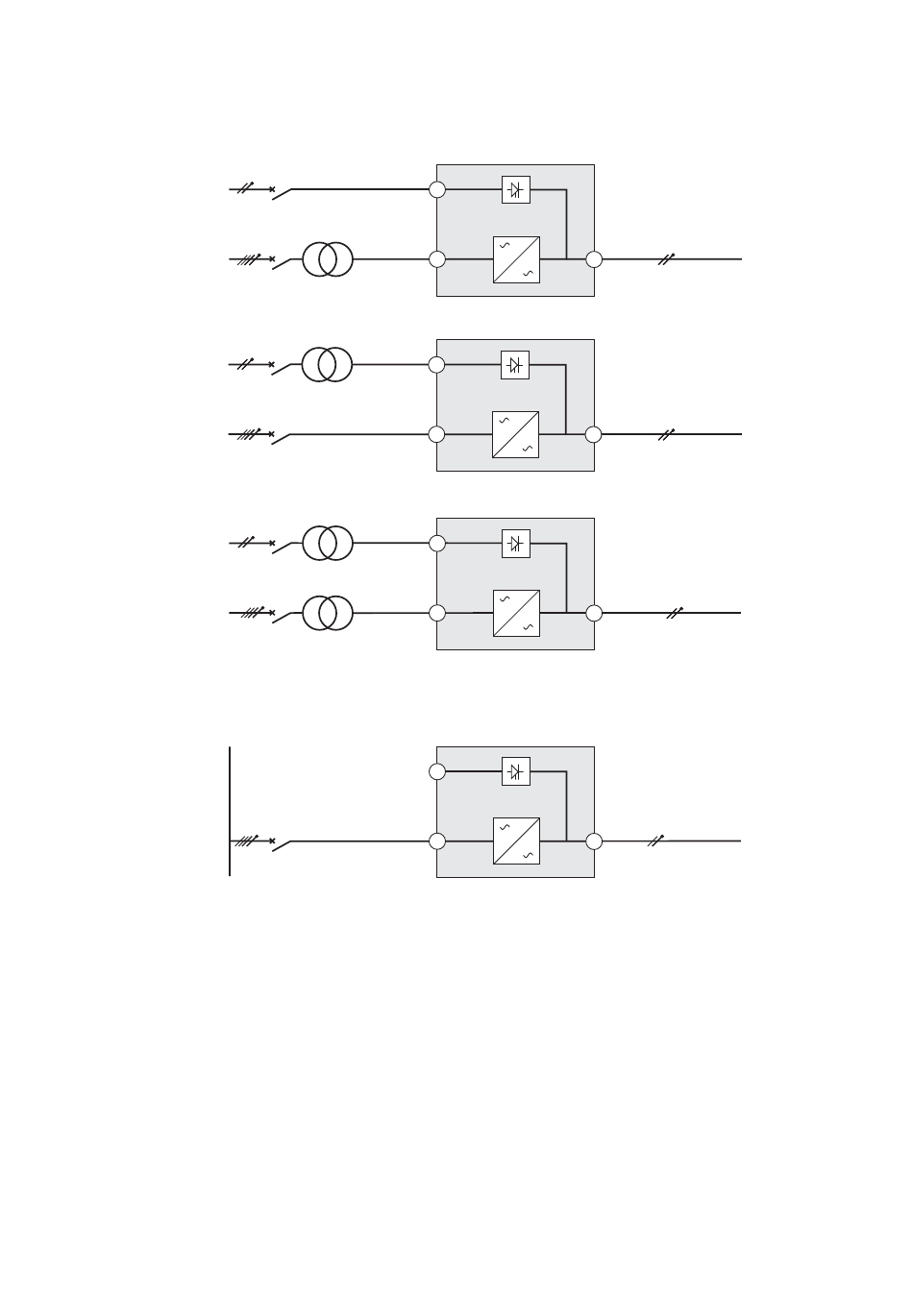

UPS con reti di ingresso AC Normale e AC Bypass separate e provenienti da sorgenti differenti

QGBT 1
QGBT 2
QGBT 1
QGBT 2
Cambiamento dello SCT tra monte e valle o isolamento galvanico richiesto
QGBT 1
QGBT 2

Convertitore di frequenza (senza rete di ingresso AC By-pass)

Configurazione utilizzata nel caso in cui la frequenza dell'apparecchiatura differisca dala frequenza dela rete
(Esempio: requisiti per applicazioni marine).
Quadro
generale a
bassa
tensione
(QGBT)
-
34008486IT/AC Page 22
Bypass AC
Normal AC
Bypass AC
Normal AC
Bypass AC
Normal AC
Normal AC
