CAPTEUR À DISTANCE ESCAMOTABLE D'IDENTIFICATION TEST + MAP™ (VDV510-210)
Utiliser pour le repérage et l'identification ou pour vérifier la continuité des câbles. Les capteurs à
distance escamotables s'affichent sur le testeur comme Capteur à distance n
AVANT
Port RJ11/RJ12

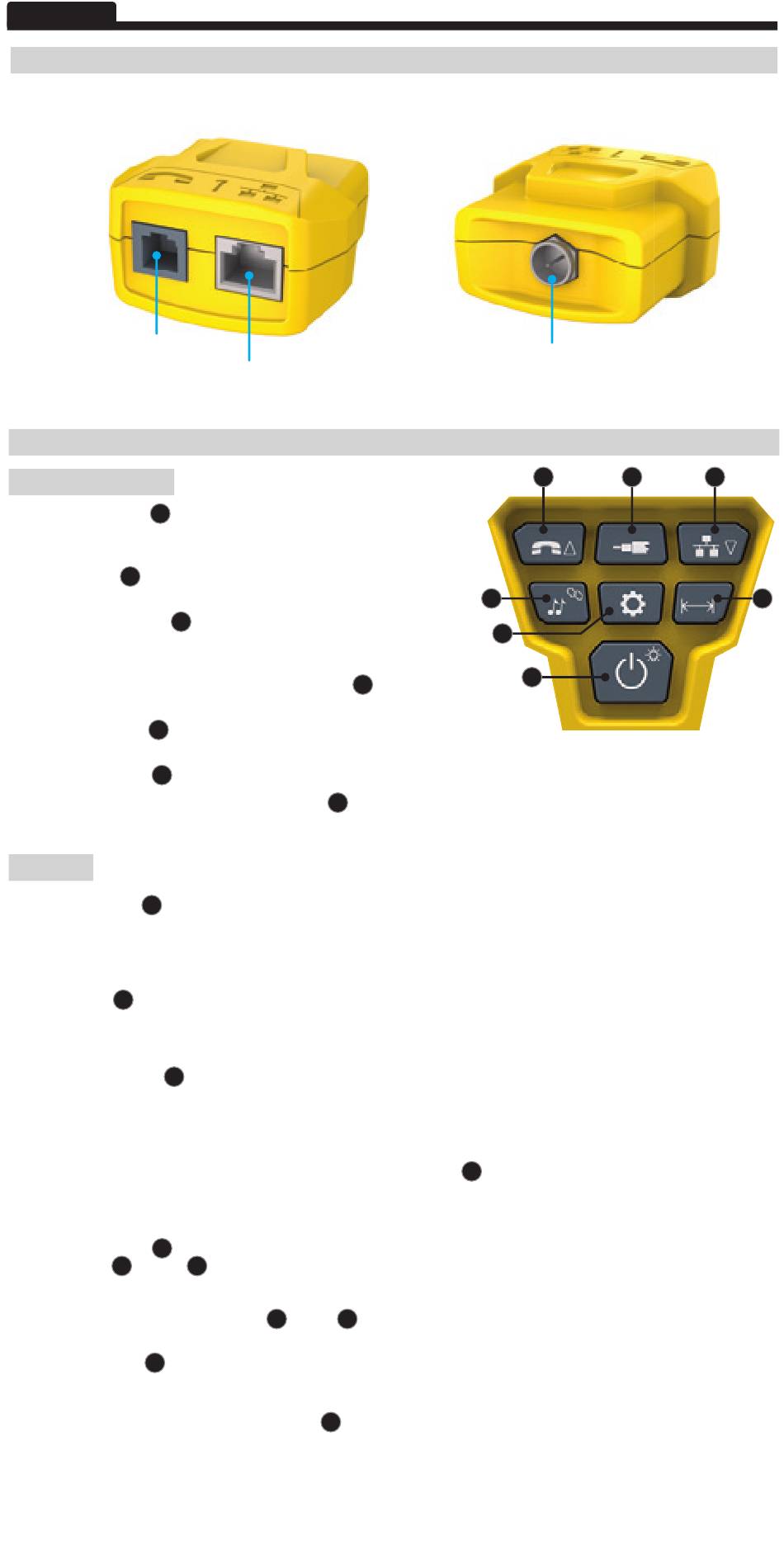

RÉFÉRENCE RAPIDE
• BOUTON VOIX/HAUT
câbles avec connecteur RJ11/RJ12; fait basculer la sélection vers le haut
dans les autres modes.
B
• BOUTON VIDÉO : Effectue un test de continuité sur les câbles coaxiaux
avec connecteur F.
• BOUTON DONNÉES/BAS
les câbles avec connecteur RJ45; fait basculer la sélection vers le bas dans
les autres modes.
• BOUTON GÉNÉRATEUR DE TONALITÉ/CLIGNOTEMENT
passer d'une cadence de tonalité à l'autre; lance le test de clignotement.
• BOUTON RÉGLAGES
mètres); entre en mode d'édition de la constante de longueur.
• BOUTON LONGUEUR
• BOUTON MISE SOUS TENSION/RÉTROÉCLAIRAGE
l'appareil; allume ou éteint le rétroéclairage.
EN DÉTAIL
A
• BOUTON VOIX/HAUT
mode Générateur de tonalité ou Test de longueur, la première pression brève sélectionne le mode Voix, des pressions brèves
répétées sélectionnent les fils ou paires de fils. Pression longue – Active ou désactive le mode Boucle. En mode Générateur de
tonalité ou Test de longueur, retourne à l'écran d'accueil. En mode Réglages, change l'unité de mesure (pieds ou mètres) ou
augmente la valeur de constante de longueur.
B
• BOUTON VIDÉO – Pression brève : Lance le test de continuité sur les câbles coaxiaux avec connecteur F. En mode
générateur de tonalité ou test de longueur, une pression brève sélectionne le mode Vidéo. Le test de continuité vidéo est pareil au
test d'identification. Pression longue : Active ou désactive le mode Boucle. En mode Générateur de tonalité ou Test de longueur,
retourne à l'écran d'accueil.
• BOUTON DONNÉES/BAS
Pression brève : Lance le test de mappage de câble sur les câbles avec connecteur RJ45. En mode Générateur de tonalité ou Test
de longueur, la première pression brève sélectionne le mode Voix, des pressions brèves répétées sélectionnent les fils ou paires de
fils. Pression longue : Active ou désactive le mode Boucle. En mode Générateur de tonalité ou Test de longueur, retourne à l'écran
d'accueil. En mode Réglages, change l'unité de mesure (pieds ou mètres) ou augmente la valeur de constante de longueur.
• BOUTON GÉNÉRATEUR DE TONALITÉ/CLIGNOTANT DU CONCENTRATEUR
répétées font basculer entre les différentes tonalités disponibles. Pression longue : Lance le clignotant du concentrateur.
REMARQUE : N'UTILISEZ PAS la fonction de clignotant du concentrateur lorsque l'appareil est connecté à un port d'alimentation
par Ethernet (PoE) actif.
• BOUTON RÉGLAGES
boutons HAUT ou BAS
A
broches 1 et 2 du câble RJ45/de données, et la paire de broches 3 et 4 du câble de voix/téléphone. Consultez la section
CONSTANTE DE LONGUEUR pour plus de détails. Seconde pression brève : Permet de choisir entre les pieds et les
mètres (appuyez sur les boutons HAUT
DE LA LONGUEUR pour plus de détails. Pression longue : Quitte le mode Réglages et retourne à l'écran d'accueil.
• BOUTON LONGUEUR F
connecté au port RJ45. Il commencera, par défaut, par le premier fils sans défaillance. Consultez les sections MESURE DE LA
LONGUEUR et CONSTANTE DE LONGUEUR pour plus de détails.
• BOUTON MISE SOUS TENSION/RÉTROÉCLAIRAGE
des pressions brèves répétées allument et éteignent le rétroéclairage. Pressez à nouveau le bouton Mise sous tension pour
allumer et éteindre le rétroéclairage de l'écran ACL. Pression longue : Éteint l'appareil. REMARQUE : L'appareil s'éteindra
automatiquement 20 minutes après la dernière pression sur un bouton. REMARQUE : L'appareil s'éteint automatiquement
après 5 minutes d'inactivité ou après 60 minutes en mode Générateur de tonalité.
Port RJ45

FONCTIONS DU CLAVIER

A
: Effectue un test de mappage des câbles sur les
C
: Effectue un test de mappage des câbles sur
E
: Sélectionne l'unité de mesure (pieds ou
F
: Mesure la longueur du câble.
– Pression brève : Lance le test de mappage de câble sur les câbles avec connecteur RJ11/RJ12. En
C
:
: Pression brève : Lance le mode d'édition de la constante de longueur (appuyez sur les
E
pour ajuster la valeur). Par défaut, la constante de longueur est réglée sur la paire de
C
A et BAS
– Pression brève : Lance le test de longueur de câble. Par défaut, le test s'effectuera pour un câble
ARRIÈRE
Port de connecteur F
D
: Permet de
G
: Allume ou éteint
D
C pour passer d'une unité à l'autre). Consultez la section MESURE
G – Pression brève : Une première pression brève allume l'appareil,
1.
o
A B
D
E
G
– Pression brève : Des pressions brèves
C
F
