ESPAÑOL

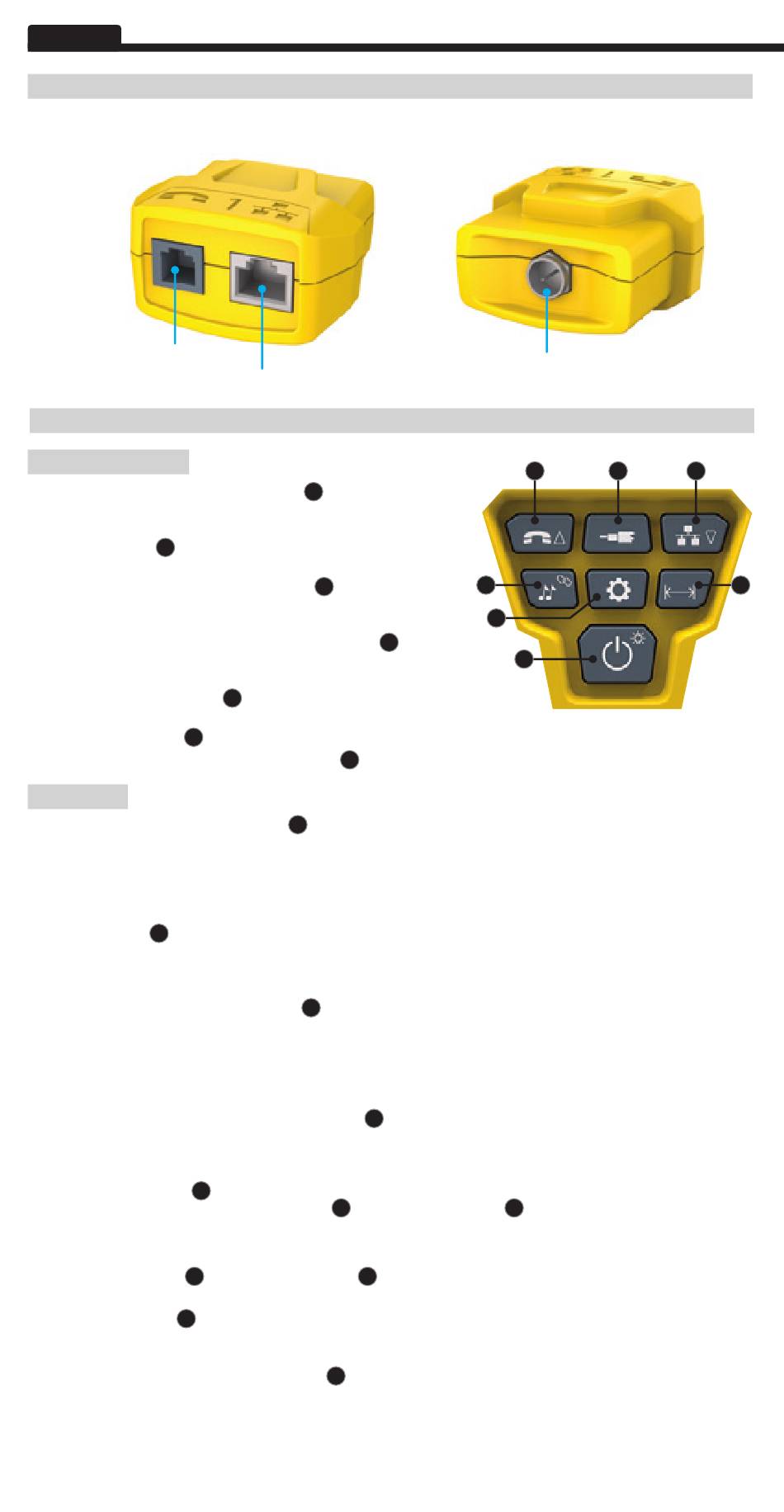

TRANSMISOR REMOTO DE ID TEST+ MAP™ CON PORTATRANSMISOR (VDV510-210)
Se utilizan para mapeo de identificación de ubicaciones de cables y/o para pruebas de continuidad.
Los transmisores remotos con portatransmisor se visualizan en el probador como ID 1.
PARTE
DELANTERA
Puerto RJ11/12
REFERENCIA RÁPIDA
• BOTÓN DE VOZ / FLECHA HACIA ARRIBA
del mapa de cables en cables terminados con conector RJ11/RJ12;
se desplaza por la selección hacia arriba en otros modos.
• BOTÓN DE VIDEO
B
: realiza pruebas de continuidad en
cables coaxiales terminados con conector F.
• BOTÓN DE DATOS / FLECHA HACIA ABAJO
del mapa de cables en cables terminados con conector RJ45;
se desplaza por la selección hacia abajo en otros modos.
• BOTÓN DE TONO / PARPADEO DEL CONCENTRADOR
recorre las cadencias de tono disponibles; inicia el parpadeo
del concentrador.
• BOTÓN DE CONFIGURACIÓN
de Edición de la constante de longitud.
• BOTÓN DE LONGITUD
• BOTÓN DE RETROILUMINACIÓN / ENCENDIDO
EN DETALLE
• BOTÓN DE VOZ / FLECHA HACIA ARRIBA
con conector RJ11/RJ12. Cuando se usa el modo de Prueba de tono o longitud, la primera vez que se presiona
brevemente el botón, se selecciona el modo de Voz, pero si se presiona varias veces, se seleccionan los cables o pares
de cables. Presión sostenida: enciende o apaga el modo bucle. Cuando se usa el modo de Prueba de tono o longitud,
regresará a la pantalla principal. Cuando se usa el modo configuración, cambia la unidad de medida de pies a metros o
aumenta el valor constante de longitud.
• BOTÓN DE VIDEO
: Presión breve: inicia pruebas de continuidad en un cable coaxial terminado con conector F.
B
Cuando se usa el modo de Prueba de tono o longitud, si se presiona brevemente el botón, seleccionará el modo de Video.
Presión sostenida: enciende o apaga el modo bucle. Cuando se usa el modo de Prueba de tono o longitud, regresará a la
pantalla principal.
• BOTÓN DE DATOS / FLECHA HACIA ABAJO
Presión breve: inicia la prueba del mapa de cables en cables terminados con conector RJ45. Cuando se usa el modo
de Prueba de tono o longitud, la primera vez que se presiona brevemente el botón, se selecciona el modo de Voz; si
se presiona varias veces, se seleccionan los cables o pares de cables. Presión sostenida: enciende o apaga el modo
bucle. Cuando se usa el modo de Prueba de tono o longitud, regresará a la pantalla principal. Cuando se usa el modo
configuración, cambia la unidad de medida de pies a metros o aumenta el valor constante de longitud.
• BOTÓN DE TONO / PARPADEO DEL CONCENTRADOR
desplazará por las cadencias de tono disponibles. Presión sostenida: inicia el parpadeo del concentrador. NOTA: NO
intente usar la función de parpadeo del concentrador cuando esté conectado a un puerto activo de alimentación eléctrica
a través de Ethernet (PoE).
• BOTÓN E O DE AJUSTES
valor, utilice los botones FLECHA HACIA ARRIBA
modo de constante de longitud es el par de alambres de clavijas 1 y 2 de cables de datos/RJ45, y el par de alambres
de clavijas 3 y 4 de cables de voz/telefónico. Para obtener más información, consulte la sección CONSTANTE DE
LONGITUD. Segunda presión breve: Muestra opciones de pies o metros (para ajustar el valor, utilice los botones
FLECHA HACIA ARRIBA
LONGITUD. Presión sostenida: sale del modo de Ajustes y regresa a la pantalla principal.
• BOTÓN DE LONGITUD
le realizará a un cable conectado al puerto RJ45. Además, la prueba iniciará en el primer cable que no presente fallas.
Para obtener detalles, consulte las secciones MEDICIÓN DE LONGITUD y CONSTANTE DE LONGITUD.
• BOTÓN DE RETROILUMINACIÓN / ENCENDIDO
unidad; presionarlo varias veces, encenderá y apagará la retroiluminación. Presione nuevamente el botón de encendido
para encender o apagar la retroiluminación de la pantalla LCD. Presión sostenida: apaga la unidad. NOTA: la unidad
se apagará automáticamente después de 5 minutos de inactividad, o después de 60 minutos cuando se usa en
modo de tono.
12
Puerto RJ45
DE LAS FUNCIONES DEL TECLADO
: realiza pruebas
A
C
: selecciona pies o metros; ingresa el modo
E
F
: mide la longitud de cables.
A
: Presión breve: inicia la prueba del mapa de cables en cables terminados
:
C
: Presión breve: Ingresa al modo de edición de la constante de longitud (para ajustar el
E
A
y FLECHA HACIA ABAJO
: Presión breve: inicia la prueba de longitud de cable. De forma predeterminada, la prueba se
F
PARTE
POSTERIOR
Puerto para conector F
: realiza pruebas
D
:
G
: enciende o apaga la unidad, así como la retroiluminación.
: Presión breve: si se presiona brevemente varias veces, se
D
A
y FLECHA HACIA ABAJO
C
). Para obtener detalles, consulte la sección de MEDICIÓN DE
: Presión breve: presionar por primera vez el botón, enciende la
G
A
B
D
E
G
C
). La función predeterminada del
C
F
