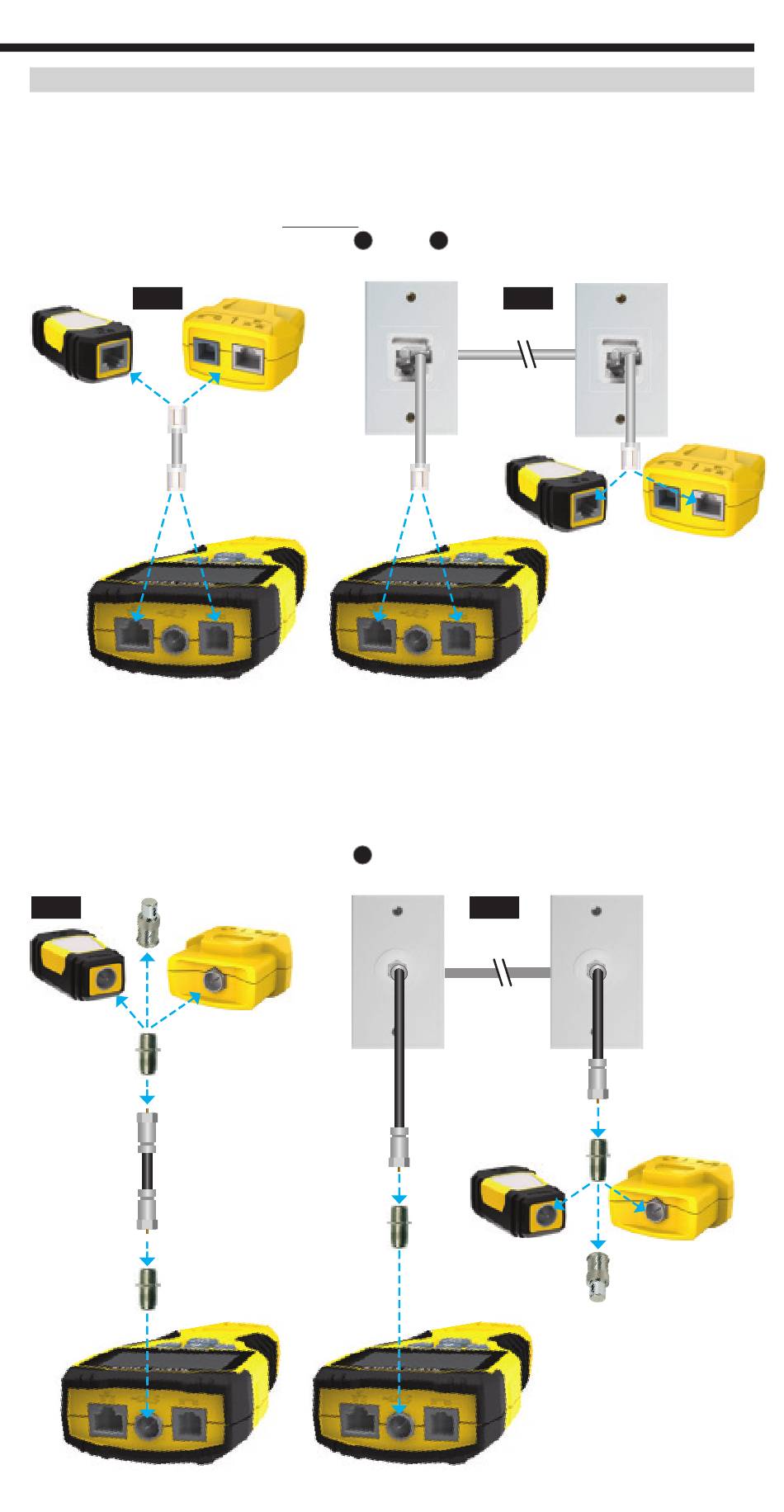

PRUEBA DE CONTINUIDAD EN CABLE TERMINADO O INSTALADO CON CONECTOR RJ45/RJ11/RJ12 (FIG. 1, FIG. 2):
1. Conecte un extremo del cable sometido a prueba al puerto RJ45 (si somete a prueba un cable de datos) o al puerto
RJ11/RJ12 (si somete a prueba un cable de voz); ambos puertos están ubicados en la parte superior de la estructura
principal del probador. Si somete a prueba un puerto de pared, conecte un cable de red (de conexión provisional)
conocido entre la placa de pared y el puerto correspondiente en la parte superior de la estructura principal del probador.
2. Conecte el otro extremo del cable sometido a prueba al puerto correspondiente del transmisor remoto de prueba. Si somete
a prueba un puerto de pared, conecte un cable de red (de conexión provisional) conocido del puerto de pared al puerto
apropiado del transmisor remoto. NOTA: no se pueden utilizar transmisores remotos de ID de ubicaciones solamente.
3. Para empezar la prueba, presione el botón de datos
4. Interprete los resultados de la prueba utilizando la sección EJEMPLOS DE CABLEADOS Y PANTALLAS.
FIG. 1
-O-
-O-
PRUEBA DE CONTINUIDAD EN CABLE COAXIAL TERMINADO O INSTALADO (FIG. 3, FIG. 4):
1. Enchufe el conector cilíndrico hembra a hembra al puerto para conector F en la parte superior del probador.
2. Conecte un extremo del cable que se va a someter a prueba al este adaptador.
3. Si somete a prueba un cable coaxial terminado, enchufe un segundo conector cilíndrico al otro extremo del cable
sometido a prueba. NOTA: este paso no es obligatorio si se somete a prueba un cable coaxial instalado, o un cable
conectado a una placa de pared.
4. Conecte un transmisor remoto de ID de ubicación CoaxMap™ numerado o uno de los transmisores remotos de ID
Test-n-Map™ al conector cilíndrico.
5. Para empezar la prueba, presione el botón de video
6. Interprete los resultados de la prueba utilizando la sección EJEMPLOS DE CABLEADOS Y PANTALLAS.
FIG. 3
-O- -O-
INSTRUCCIONES DE FUNCIONAMIENTO
C o de voz
B
.
A en el teclado.
FIG. 2
-O-
FIG. 4
-O-
-O-
-O-
