ESPAÑOL
PRUEBA DE CONTINUIDAD E IDENTIFICACIÓN DE CABLES DE FORMA SIMULTÁNEA:
El dispositivo VDV Scout
®
simultáneamente por medio de los transmisores remotos de ID Test+ Map™ (se venden por separado). Los probadores
VDV Scout
de la serie Pro 3 vienen con el transmisor remoto de ID Test + Map™ N.
®
transmisores remotos de ID Test+ Map™ n.
transmisores remotos de ID Test+ Map™ n.
ID Test-n-Map™ VDV Scout
PRUEBA DE CONTINUIDAD E IDENTIFICACIÓN DE CABLES DE FORMA SIMULTÁNEA: CABLE INSTALADO CON CONECTOR
RJ45/RJ11/RJ12
1. Conecte un transmisor remoto de ID Test-n-Map™ numerado al puerto RJ45/RJ12 de cada sala que deba ser identificada
utilizando un cable de red (de conexión provisional) conocido‡. Anote el número del transmisor remoto y el número o la
descripción de la sala donde está ubicado para comparar/identificar los cables más adelante.
2. Lleve el dispositivo VDV Scout
interruptor o enrutador situado al otro extremo del cable sometido a prueba).
3. Conecte un cable desconocido al puerto RJ45 de la parte superior del probador.
4. Presione el botón de datos
respectivamente. En la pantalla LCD se visualizará "ID#" (N.° de ID), donde "#" es el número de ID del transmisor
remoto de ID Test+ Map™ conectado al otro extremo del cable.
5. Compare este número con la lista de pares de números/salas que confeccionó en el paso 1 y marque el cable con una
cinta etiquetada, imprima una etiqueta o márquelo con un marcador permanente. La pantalla LCD también mostrará
los resultados de la prueba de continuidad. Estos resultados deben interpretarse utilizando la sección EJEMPLOS DE
CABLEADOS Y PANTALLAS.
6. Repita los pasos 4 y 5 con cada cable desconocido hasta que todos hayan sido etiquetados. Puede utilizar estas etiquetas
para determinar qué salas deben conectarse al divisor de cable, o para solucionar problemas de conexiones intermitentes
en el futuro.
‡NOTA: únicamente se debe utilizar un cable puente universal de Klein Tools para conector RJ12 (VDV726-125) o un cable
similar aprobado en el conector RJ45 de los transmisores remotos de ID Test+ Map™. Usar un cable de red estándar con
conector RJ11/12 en el puerto RJ45 del probador puede dañar las clavijas de contacto.
PRUEBA DE CONTINUIDAD E IDENTIFICACIÓN DE CABLES DE FORMA SIMULTÁNEA:
CABLE COAXIAL INSTALADO
1. Conecte un transmisor remoto de ID Test-n-Map™ numerado al puerto para conector F de cada sala. Anote el número del
transmisor remoto y el número o la descripción de la sala donde está ubicado para comparar/identificar los cables más adelante.
2. Lleve el dispositivo VDV Scout
interruptor o enrutador situado al otro extremo del cable sometido a prueba).
3. Conecte un cable desconocido en el puerto de video de la parte superior del probador utilizando un conector cilíndrico.
4. Para iniciar la prueba del cable coaxial, presione el botón de video
(N.° de ID), donde "#" es el número de ID del transmisor remoto de ID Test+ Map™ conectado al otro extremo del cable.
5. Compare este número con la lista de pares de números/salas que confeccionó en el paso 1 y marque el cable con una
cinta etiquetada, imprima una etiqueta o márquelo con un marcador de tinta permanente. La pantalla LCD también
mostrará los resultados de la prueba de continuidad. Estos resultados deben interpretarse utilizando la sección Ejemplos
de cableados y pantallas.
6. Repita los pasos 4 y 5 con cada cable desconocido hasta que todos hayan sido etiquetados. Puede utilizar estas etiquetas para
determinar qué salas deben conectarse al divisor de cable, o para solucionar problemas de conexiones intermitentes en el futuro.
NOTA: el transmisor remoto Test+ Map™ debe usarse para la prueba de mapa de cables.
UTP T568A CORRECTAMENTE CONECTADO:
Probador Transmisor remoto
CABLE T568A EN CORTOCIRCUITO O
CIRCUITO ABIERTO:
Probador Transmisor remoto
NOTA: una falla abierta o un cortocircuito tiene prioridad
sobre los errores de cableado una vez se encienda(n) el (los)
icono(s) apropiado(s). El icono "Split" (Dividido) se enciende
si el cableado no mantiene los pares designados, lo cual
provoca una falla de señal de CA.
18
INSTRUCCIONES DE FUNCIONAMIENTO
Pro 3 tiene la capacidad de probar la continuidad e identificar hasta 12 ubicaciones de cables
2 a n.
6 se incluyen en algunos kits (VDV501-853, VDV770-850); los
o
o
7 a n.
12 se venden por separado en el kit de transmisores remotos de
o
o
Pro 3 (VDV770-851).
®
Pro 3 hasta el punto de distribución (que por lo general es un armario de cableado,
®
C
o el botón de voz
Pro 3 hasta el punto de distribución (que por lo general es un armario de cableado,
®

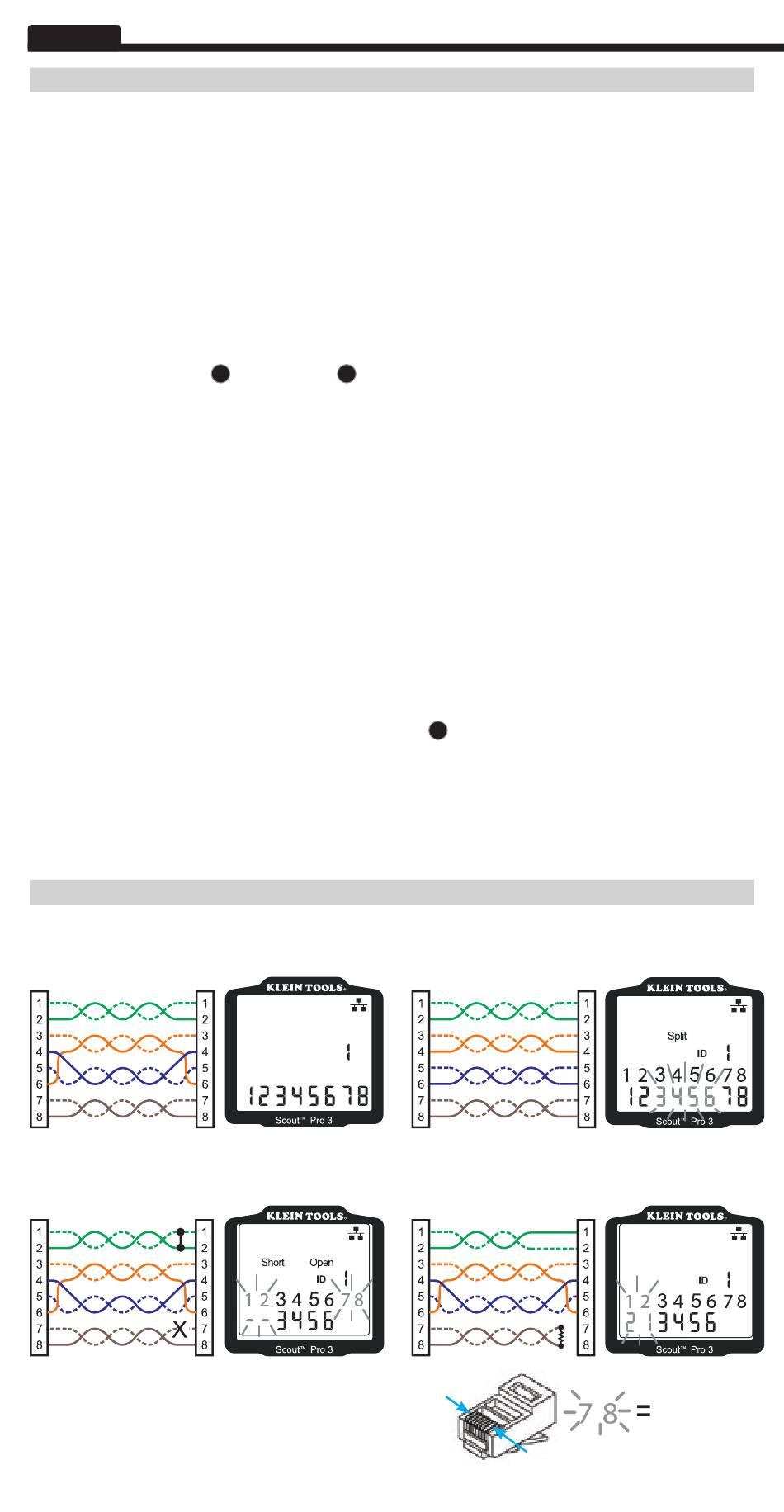

EJEMPLOS DE MAPA DE CABLES Y PANTALLAS
Pass
ID
1 2 3 4 5 6 7 8
A
en el teclado para iniciar la prueba del cable datos o voz,
B
en el teclado. En la pantalla LCD se visualizará "ID#"
CABLE T568A CON PARES DIVIDIDOS:
Probador Transmisor remoto
CABLE T568A CON ERROR DE CABLEADO
Y CONTINUIDAD DESCONOCIDA:
Probador Transmisor remoto
8
1 con portatransmisor. Los
o
PARPADEO
1
