Installation Du Bras Fl Exible - NEC MultiSync LCD195NXM Manuel De L'utilisateur

Ce moniteur ACL est conçu pour une utilisation avec un bras fl exible.
Pour fi xer le moniteur à un bras fl exible:
1. Suivez les instructions sur comment enlever le support de moniteur
pour le montage afi n d'enlever le support.

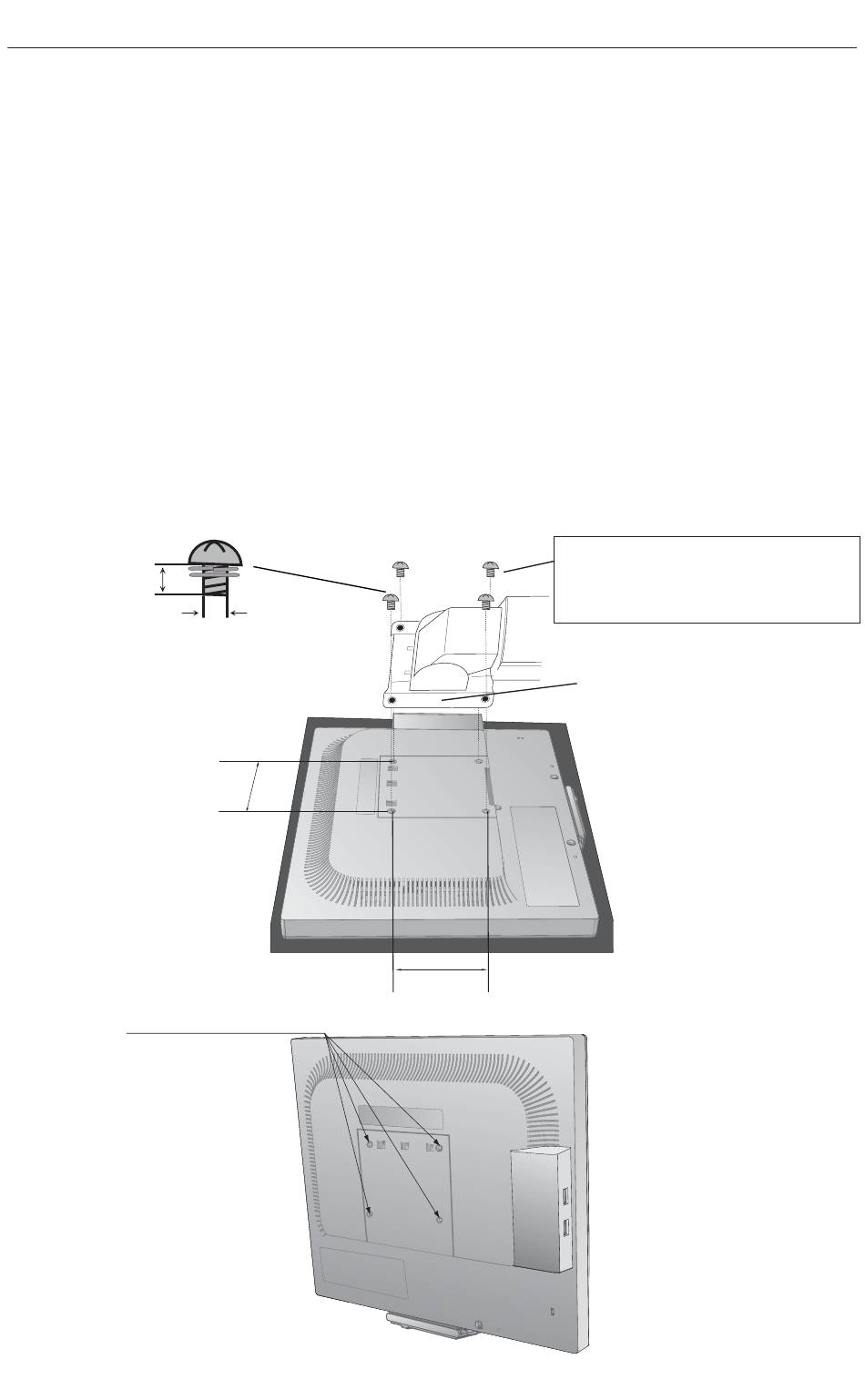

2. Using les 4 vis qui ont été enlevées du stand, attacher le bras au
moniteur (Figure F.1).
REMARQUE: Le moniteur ACL ne doit être utilisé qu'avec un
bras homologué (par ex. de marque GS). Afi n de répondre aux
exigences relatives à la sécurité, le moniteur doit être monté sur
un bras qui garantit la stabilité nécessaire en tenant compte du
poids du moniteur.
12mm
M4
4 x 12mm with lock
washer and flat washer
Figure F.1
100mm
4 Vis (4M)
(MAX depth: 14 mm)
Installation du bras fl exible
100mm
39
Note : Veuillez utiliser les vis (4pcs) qui
ont été enlevées du stand en montant le
bras fl exible.
L'épaisseur de parenthése (Arme)
2,0~3,2 mm
Poids de l'assemblage du LCD:
5,7kg MAX.
