Fonction "Courbe enveloppe" (0E3)

Cette fonction permet d'afficher la courbe enveloppe à partir de laquelle il est possible d'obtenir les
informations suivantes :
6.7.1 Courbe enveloppe

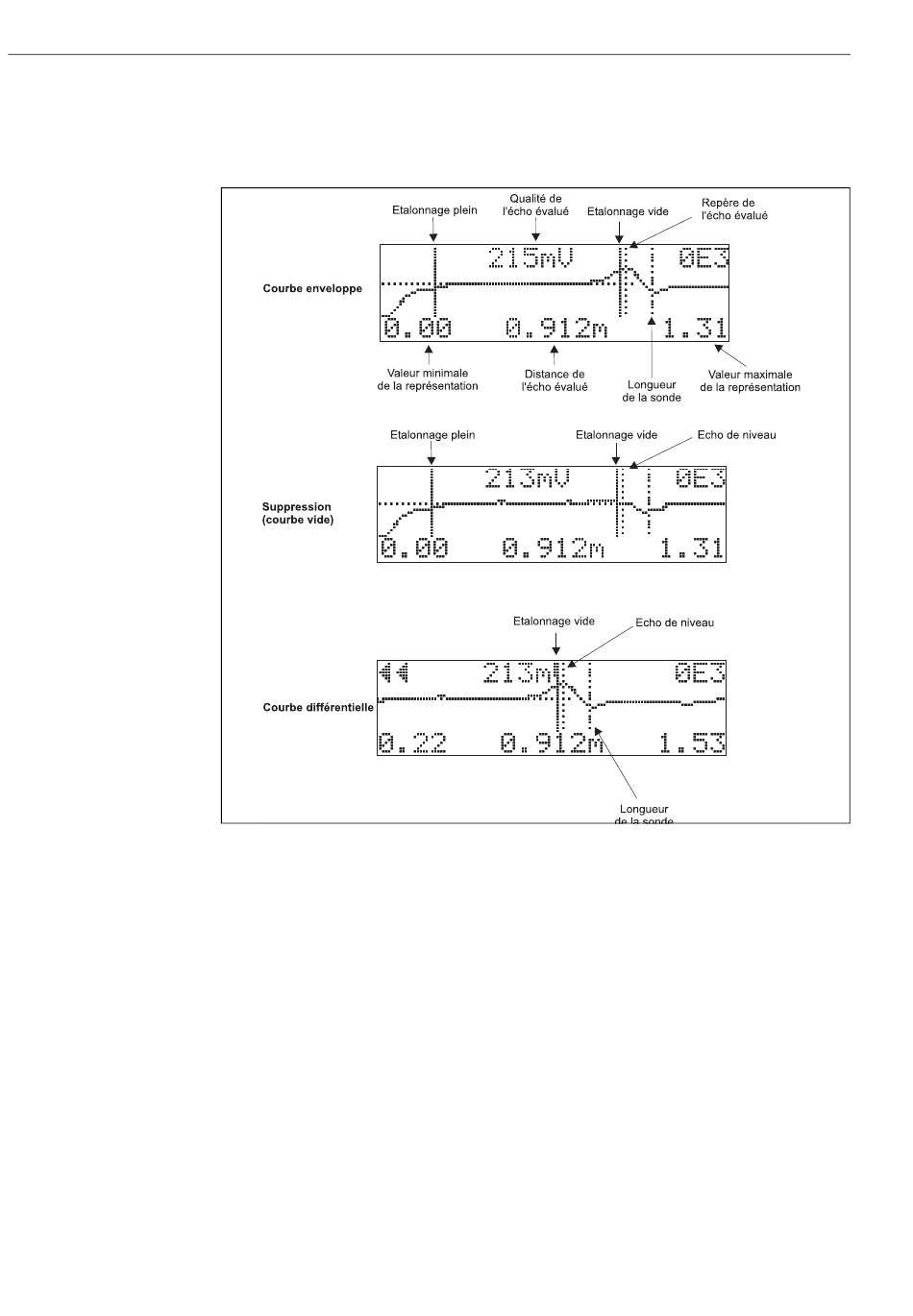

Le Levelflex émet des impulsions individuelles successives rapides et enregistre leur réflexion avec
une temporisation légèrement variable. Les valeurs d'énergie reçues sont classées selon leur temps
de parcours. La représentation graphique de cette séquence est appelée "courbe enveloppe".
6.7.2 Suppression des échos parasites (mapping) (cuve vide) et courbe
différentielle
Pour supprimer des signaux parasites, la courbe enveloppe n'est pas exploitée directement dans le
Levelflex.
La suppression (courbe vide) est dans un premier temps soustraite de la courbe enveloppe.
Le système recherche des échos de niveau dans la courbe différentielle résultante.
Courbe différentielle = courbe enveloppe - suppression (courbe vide)
La suppression (courbe vide) doit être la meilleure représentation possible de la sonde et de la cuve
vide ou du silo. Idéalement, seuls les signaux du produit à mesurer restent dans la courbe différentielle.
