Levelflex M FMP40 4...20 mA HART
Endress+Hauser

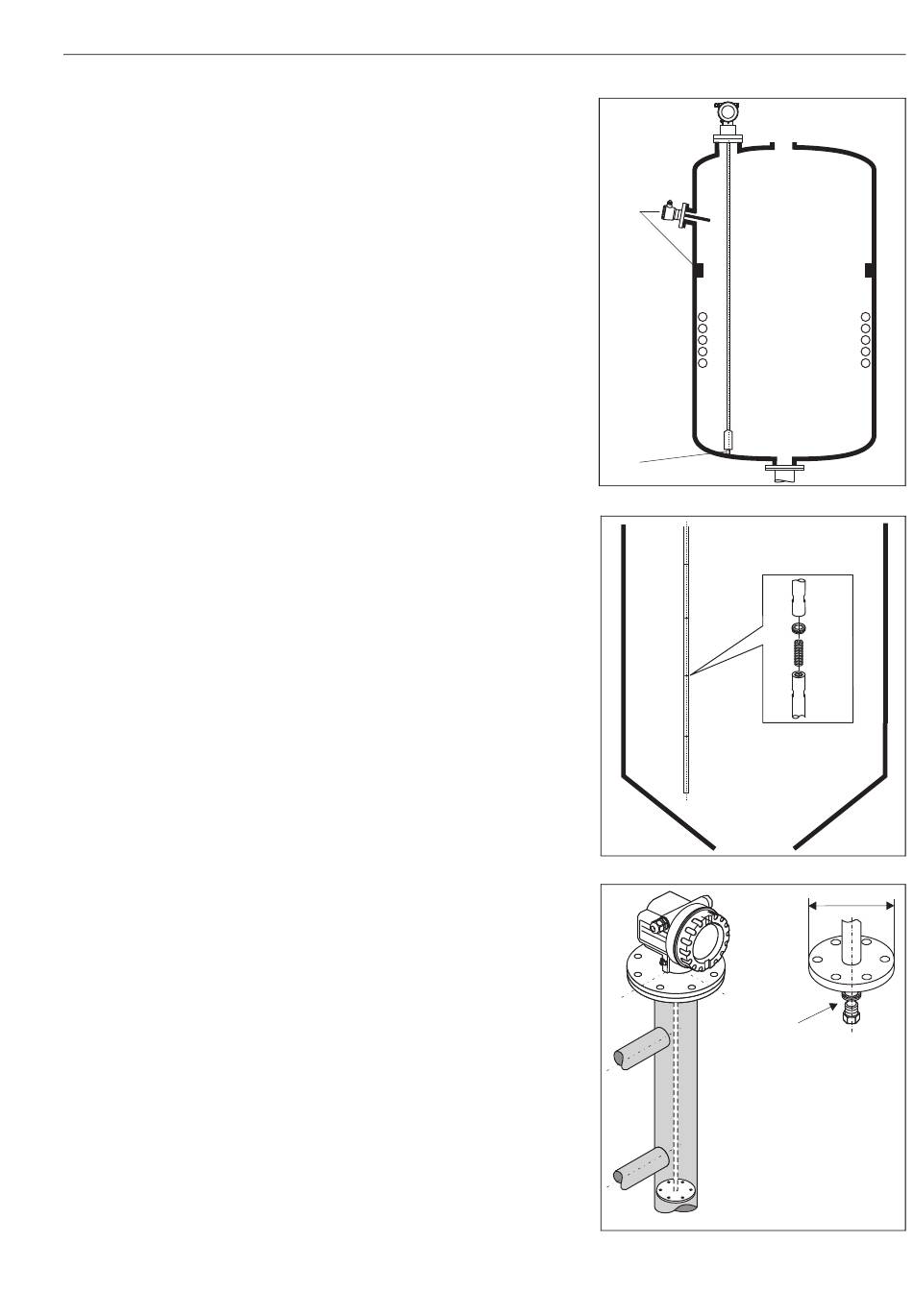

Eléments internes
• La sonde doit être installée en respectant une
distance  300 mm avec des éléments
internes (5) (ex. détection haute...). Cette
distance est aussi à respecter lors des phases de
remplissage ou de vidange.
• Pendant son fonctionnement, la sonde ne doit
pas entrer en contact avec un élément interne
dans l'étendue de mesure. Si nécessaire : pour
les sondes à câble, fixer l'extrémité de la sonde
(4) en veillant à ne pas la tendre ( ä 27) !
Possibilités d'optimisation
Suppression des échos parasites : la suppression
électronique des échos parasites permet
d'optimiser la mesure.
Sondes séparables
En cas d'espace de montage réduit (distance du
plafond), il est recommandé d'utiliser des sondes
à tige séparables (16 mm).
• Longueur de sonde max. 10 m
• Capacité de charge latérale max. 20 Nm
• Les sondes peuvent être séparées en plusieurs
endroits dans les longueurs :
– 500 mm
– 1000 mm
• Couple de serrage : 15 Nm
Centrage de l'extrémité de la sonde
Si un disque de centrage est monté à l'extrémité
de la tige de sonde, le signal de détection de
l'extrémité de la sonde est défini de façon fiable.
Voir "Structure de commande",  ä 6.
Disques de centrage pour les sondes à tige :
• d = 45 mm (DN50 (2"))
• d = 75 mm (DN80 (3") + DN100 (4"))
5
4
Couple de serrage
15 Nm +5 Nm
Montage
L00-FMP4xxxx-17-00-00-xx-037
L00-FMP4xxxx-17-00-00-xx-015
d
Ø
L00-FMP4xxxx-17-00-00-de-068
19
